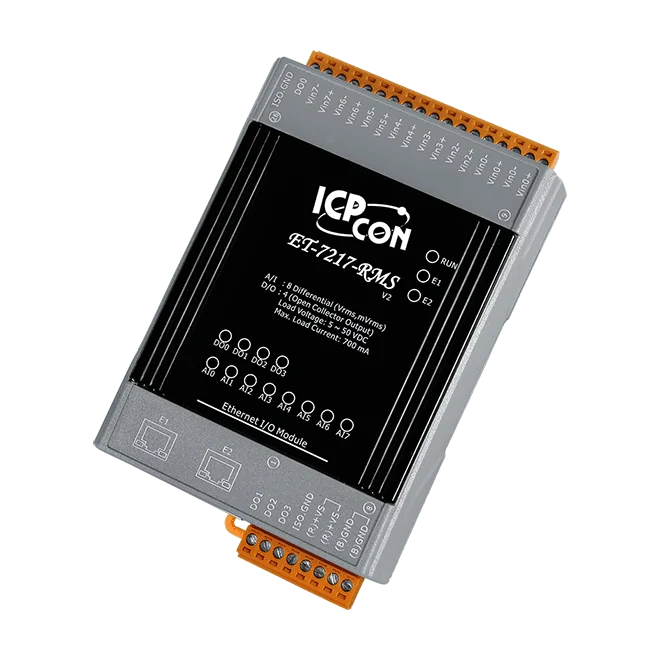

ET-7217RMS Ethernet I/O-modul, 8-kanaligt True RMS AI, 4-kanaligt DO, 2-portars switch
Ethernet I/O-modul med 8 differentiella True RMS analoga ingångar, 4 isolerade open-collector-utgångar och en 2-portars switch för daisy-chain-kabling.
- True RMS-omvandling på 8 differentiella analoga ingångskanaler, konfigurerbar per kanal
- Ingångsområde från +150 mVrms till +10 Vrms med 16-bitars upplösning
- 4 isolerade digitala open-collector-utgångar, sink-typ, programmerbara värden vid start och säkra värden
- 2-portars 10/100 Base-TX Ethernet-switch med LAN-bypass för daisy-chain-topologier
- Stöd för Modbus TCP och Modbus UDP
- Inbyggd webbserver, webb-HMI och åtkomstkontroll med ID, lösenord och IP-filter
3 637,42 kr per st.
| 1-9 st. | 3 637,42 kr | |
|---|---|---|
| 10-30 st. | 3 526,86 kr | −3 % |
| 31+ st. | 3 449,47 kr | −5 % |
Produktinformation "ET-7217RMS Ethernet I/O-modul, 8-kanaligt True RMS AI, 4-kanaligt DO, 2-portars switch"
Med ET-7217RMS omvandlas AC-insignaler till motsvarande True RMS DC-värden, så att ingenjörer kan läsa RMS-värdet för komplexa vågformer över Ethernet. Var och en av modulens 8 differentiella analoga kanaler kan konfigureras individuellt, med ett ingångsområde från +150 mVrms till +10 Vrms.
Fyra isolerade digitala open-collector-utgångar är inbyggda, med programmerbara värden vid start och säkra värden. Den 2-portars 10/100 Base-TX-switchen med LAN-bypass stöder daisy-chain-topologier, och modulen kommunicerar via Modbus TCP och Modbus UDP.
Modulen har en inbyggd webbserver med webb-HMI, åtkomstkontroll med ID, lösenord och IP-filter, samt dubbel watchdog-skydd. Den monteras på DIN-skena och är specificerad för en driftstemperatur på -25 ~ +75 °C.
Användningsområden
- Övervakning av AC-signalnivåer som True RMS DC-värden
- Daisy-chainade Ethernet I/O-nätverk med Modbus TCP- eller Modbus UDP-värdsystem
- Fjärrinsamling och kopplning i DIN-skenmonterade styrskåp
| Portar: | 2 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital outputs: | 4 |
| Analog inputs: | 8 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Analog ingång | |
| Kanaler | 8 (differentiell) |
| Typ | Sann RMS |
| Upplösning | 16-bit |
| Noggrannhet | Sinusoid: 50/60 Hz: ±0,15 % av FSR 45 Hz ~ 10 kHz: ±0,5 % av FSR Icke-sinusoid: Toppfaktor = 1 ~ 2: ±0,2 % av FSR Toppfaktor = 2 ~ 3: ±0,35 % av FSR DC: 0 ~ 10 Vrms / 0 ~ 5 Vrms / 0 ~ 1 Vrms: ±0,3 % av FSR 0 ~ 500 mVrms / 0 ~ 150 mVrms: ±0,7 % av FSR |
| Samplingshastighet | 10 Hz (totalt antal kanaler) |
| Ingångsimpedans | >2 MΩ |
| Överspänningsskydd | ±35 Vrms/±28 VDC |
| Konfiguration per enskild kanal | Ja |
| Digital utgång | |
| Kanaler | 4 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 ~ +50 VDC |
| Lastström | 700 mA/kanal |
| Överspänningsskydd | +60 VDC |
| Överbelastningsskydd | 1.4 A |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| LAN-bypass | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 4,2 W (max.) |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
