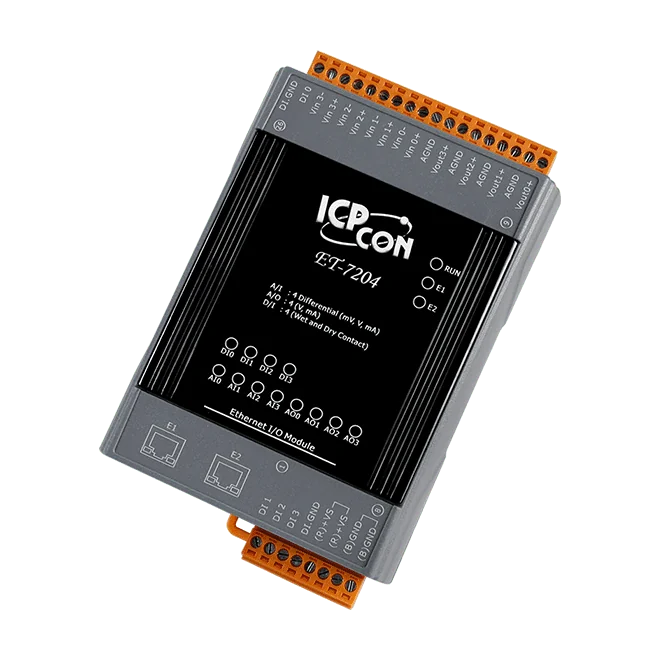

ET-7204 Ethernet I/O-modul, 4-kanals AI/AO/DI med 2-portars switch
Ethernet I/O-modul med 4 analoga ingångar, 4 analoga utgångar och 4 digitala ingångar, plus en 2-portars switch för serieanslutning och stöd för Modbus TCP/UDP.
- 4 differentiella analoga ingångar, 16-bit, spänning eller ström väljs med jumper, områden från ±500 mV till ±20 mA
- 4 analoga utgångar, 12-bit, spänning eller ström väljs med jumper, med programmerbara värden vid start och säkert läge
- 4 digitala ingångar som stöder torr eller våt kontakt, med 32-bitars räknare och 100 Hz frekvens
- 2-portars 10/100 Base-TX Ethernet-switch med LAN-bypass för serietopologi
- Stöd för Modbus TCP och Modbus UDP, inbyggd webbserver och Web HMI
- Dubbel watchdog (modul och kommunikation) och I/O-parkoppling
4 663,79 kr per st.
| 1-9 st. | 4 663,79 kr | |
|---|---|---|
| 10-30 st. | 4 531,79 kr | −3 % |
| 31+ st. | 4 432,80 kr | −5 % |
Produktinformation "ET-7204 Ethernet I/O-modul, 4-kanals AI/AO/DI med 2-portars switch"
ET-7204 CR är en multifunktionell Ethernet I/O-modul som kombinerar fyra analoga ingångar, fyra analoga utgångar och fyra digitala ingångar eller räknare i en enhet för DIN-skena. Varje analog ingång kan ställas in på ett lämpligt område, med överspänningsskydd på 240 Vrms, och varje analog ingång eller utgång kan växlas mellan spänning och ström med hjälp av jumperpositionen.
En integrerad 2-portars 10/100 Base-TX-switch med LAN-bypass gör att modulen kan kopplas i serie längs en nätverkslinje utan separat switch. Modbus TCP och Modbus UDP stöds, och den inbyggda webbservern tillhandahåller ett webb-HMI för konfiguration och övervakning.
Ingenjörer väljer vanligtvis ET-7204 CR för byggnads- och fabriksautomation, maskinstyrning samt projekt för fjärrunderhåll och fjärrdiagnostik, samt för testutrustning. Dubbla watchdogs och programmerbara värden vid start och vid säkert läge för utgångarna hjälper till att hålla processen i ett definierat tillstånd.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 2 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital inputs: | 4 |
| Analog inputs: | 4 |
| Analog outputs: | 4 |
| Isolation: | 1500 VDC (Ethernet), 2500 VDC (I/O) |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Analog ingång | |
| Kanaler | 4 (differentiell) |
| Typ | Spänning Ström |
| Område | ±500 mV, ±1 V, ±5 V, ±10 V 0 ~ 20 mA, ±20 mA, 4 ~ 20 mA (Jumper-väljbar) |
| Upplösning | 16-bit |
| Noggrannhet | Normalt läge: ±0,1 % Snabbt läge: ±0,5 % eller bättre |
| Samplingshastighet | Normalt läge: 10 Hz (totalt antal kanaler) Snabbt läge: 50 Hz (totalt antal kanaler) |
| Ingångsimpedans | Spänning: 2 MΩ Ström: 125 Ω |
| Skydd mot gemensam spänning | ±200 VDC |
| Överspänningsskydd | 240 Vrms |
| Överströmsskydd | 50 mA vid 110 VDC (max.) |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuell kanal till kanalisolering |
| Analog utgång | |
| Kanaler | 4 |
| Typ | Spänning Ström |
| Område | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (valbar med jumper) |
| Upplösning | 12-bit |
| Noggrannhet | ±0,1 % av FSR |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Spänningsutgångskapacitet | 10 V @ 20 mA |
| Belastningsmotstånd för ström | 400 Ω |
| Konfiguration per enskild kanal | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Digital ingång/räknare | |
| Kanaler | 4 |
| Typ | Torr kontakt Våt kontakt |
| Spänningsnivå för TILL | Torr: Öppen Våt: +1 VDC (max.) |
| Spänningsnivå för FRÅN | Torr: Sluten till GND Våt: +3,5 ~ +30 VDC |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 100 Hz |
| Min. pulsbredd | 5 ms |
| Effektivt avstånd | 500 m (max.) |
| Överspänningsskydd | +30 VDC |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-TX, switchportar |
| LAN-bypass | Ja |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 4,9 W (max.) |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
