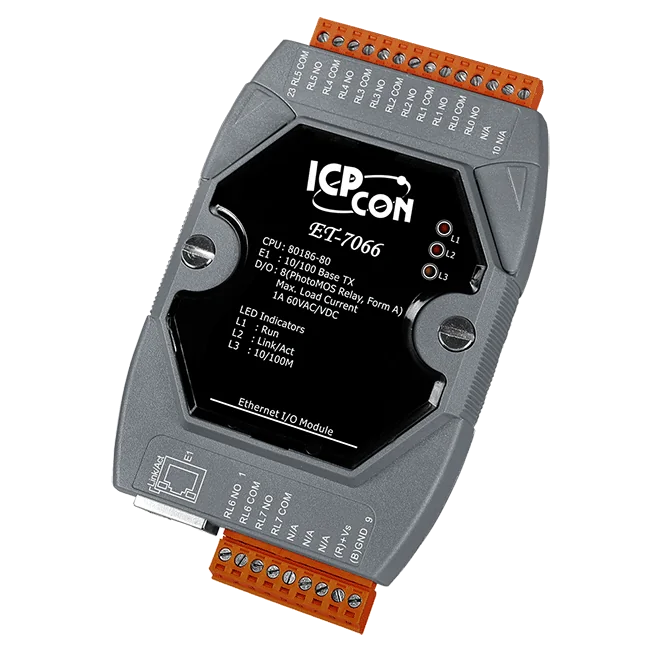

ET-7066 Ethernet I/O-modul, 8-kanals PhotoMOS-reläutgång
Ethernet I/O-modul med åtta PhotoMOS-reläutgångar av typ form A, stöd för Modbus TCP och Modbus UDP, inbyggd webbserver och DIN-skenmontage för fjärrstyrd kopplning.
- Åtta PhotoMOS-reläutgångar av typ form A med programmerbara startvärden och säkerhetsvärden
- Stöd för Modbus TCP och Modbus UDP-protokoll över en 10/100 Base-TX RJ-45-port
- Inbyggd webbserver och webb-HMI för konfiguration och status
- Dubbel watchdog för modul och kommunikation, programmerbar
- I/O-parkoppling och kommunikationssäkerhet med åtkomstkontroll via ID, lösenord och IP-filter
- Optisk isolering: 3000 VDC I/O, 1500 VDC Ethernet
2 155,90 kr per st.
| 1-9 st. | 2 155,90 kr | |
|---|---|---|
| 10-30 st. | 2 089,91 kr | −3 % |
| 31+ st. | 2 045,91 kr | −5 % |
Produktinformation "ET-7066 Ethernet I/O-modul, 8-kanals PhotoMOS-reläutgång"
ET-7066 CR är en Ethernet-fjärr-I/O-modul som kopplar laster via åtta PhotoMOS-reläutgångar av typ form A. Varje utgång har ett programmerbart startvärde och säkerhetsvärde, så att utgångarna kan sättas i ett definierat läge vid start och i säkerhetsläget.
Modulen passar ingenjörer som behöver koppla kretsar med farlig spänning från en nätverksansluten styrenhet. Den optiska isoleringen är klassad för 3000 VDC för I/O och 1500 VDC för Ethernet. Reläkanalerna är inte isolerade från varandra. Både Modbus TCP och Modbus UDP stöds, och den inbyggda webbservern och webb-HMI:n möjliggör konfiguration och statuskontroller.
Watchdog-funktioner finns för både modulen och kommunikationslänken, och watchdogen är programmerbar. Modulen matas från ett +10 ~ +30 VDC plintblock med skydd mot omvänd polaritet och monteras på DIN-skena. Driftområdet är -25 ~ +75 °C.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Relay outputs: | 8 |
| Isolation: | I/O 3000 VDC, Ethernet 1500 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Reläutgång | |
| Kanaler | 8 |
| Typ | PhotoMOS-relä, Form A |
| Kontaktbelastning | 60V/1,0A (driftstemperatur -25 ~ +40°C) 60V/0,8A (driftstemperatur +40 ~ +60°C) 60V/0,7A (driftstemperatur +60 ~ +75°C) |
| Läckström | 1 μA |
| Driftstid | 2.0 ms (max.) |
| Frigöringstid | 0,3 ms (max.) |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2,6 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
