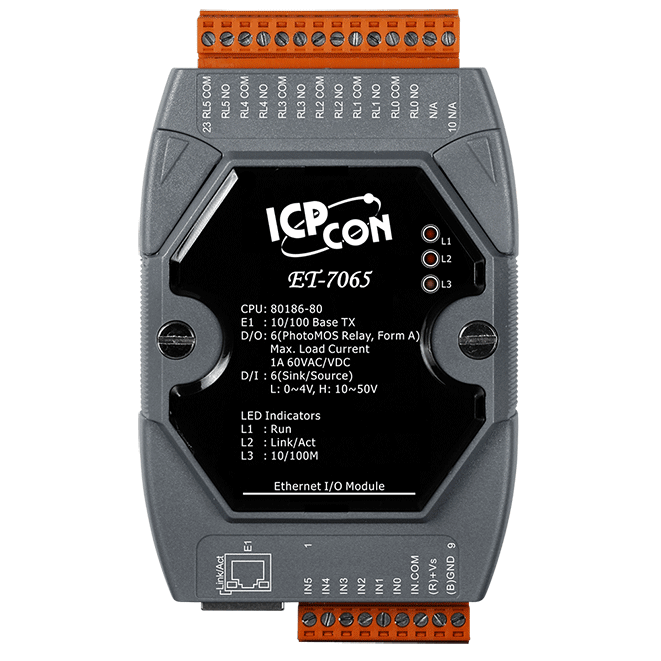

ET-7065 Ethernet I/O-modul, 6-kanals DI och 6-kanals PhotoMOS-relä
Ethernet I/O-modul med 6 digitala ingångar för våtkontakt (kan användas som 32-bitars räknare) och 6 PhotoMOS-reläutgångar av typ A, med stöd för Modbus TCP och Modbus UDP.
- Sex digitala ingångskanaler för våtkontakt med sink/source-koppling och en PÅ-nivå på +10 ~ +50 VDC
- Varje ingång kan fungera som en 32-bitars räknare, upp till 4 294 967 295 räknesteg vid 500 Hz
- Sex PhotoMOS-reläutgångar av typ A med maximal aktiveringstid på 2,0 ms och maximal frigöringstid på 0,3 ms
- Programmerbara startvärden och säkerhetsvärden för reläutgångarna
- Stöd för Modbus TCP och Modbus UDP, med inbyggd webbserver och webb-HMI
- Watchdog för modul och kommunikation, med I/O-parkoppling
2 299,65 kr per st.
| 1-9 st. | 2 299,65 kr | |
|---|---|---|
| 10-30 st. | 2 233,31 kr | −3 % |
| 31+ st. | 2 178,03 kr | −5 % |
Produktinformation "ET-7065 Ethernet I/O-modul, 6-kanals DI och 6-kanals PhotoMOS-relä"
ET-7065 kombinerar sex digitala ingångar för våtkontakt med sex PhotoMOS-reläutgångar av typ A i en Ethernet-modul för DIN-skena. Varje ingång kan även konfigureras som en 32-bitars räknare, så att enheten kan räkna händelser på samma enhet som kopplar dina laster.
Reläets startvärde och säkerhetsvärden är båda programmerbara, vilket gör det möjligt att definiera utgångstillståndet vid uppstart och i ett säkert läge. Optisk isolering med transient överspänningsskydd på 3000 Vrms tillhandahålls, även om kanalerna inte är isolerade från varandra. Modulen anges vara lämplig för tillämpningar där farliga spänningar förekommer.
- Reläkontakternas märkdata är 60 V / 1,0 A vid -25 ~ +40 °C, reducerat till 0,8 A vid +40 ~ +60 °C och 0,7 A vid +60 ~ +75 °C
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital inputs: | 6 |
| Relay outputs: | 6 |
| Isolation: | Ethernet 1500 VDC, I/O 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±2 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Digital ingång/räknare | |
| Kanaler | 6 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | +4 VDC (max.) |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 500 Hz |
| Min. pulsbredd | 1 ms |
| Ingångsimpedans | 10 KΩ |
| Överspänningsskydd | +70 VDC |
| Reläutgång | |
| Kanaler | 6 |
| Typ | PhotoMOS-relä, Form A |
| Kontaktbelastning | 60V/1,0A (driftstemperatur -25 ~ +40°C) 60V/0,8A (driftstemperatur +40 ~ +60°C) 60V/0,7A (driftstemperatur +60 ~ +75°C) |
| Läckström | 1 μA |
| Driftstid | 2.0 ms (max.) |
| Frigöringstid | 0,3 ms (max.) |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2,9 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
