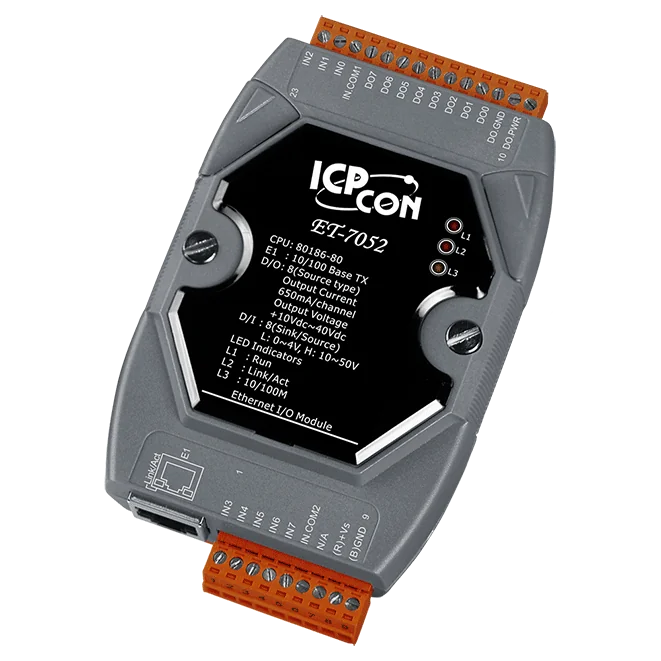

ET-7052 Ethernet I/O-modul, 8-kan. DI / 8-kan. DO med Modbus TCP och UDP
Ethernet I/O-modul med 8 digitala ingångar för vått kontaktläge (32-bitars räknare) och 8 digitala utgångar av source-typ, med stöd för Modbus TCP och Modbus UDP för montage på DIN-skena.
- 8 digitala ingångar för vått kontaktläge, var och en valbar som 32-bitars räknare (500 Hz frekvens)
- 8 digitala utgångar av source-typ, isolerade öppen kollektor, 650 mA per kanal vid 25 °C
- Programmerbara startvärden och säkerhetsvärden för digitala utgångar
- Stöd för Modbus TCP och Modbus UDP via en 1 x RJ-45-port, 10/100 Base-TX
- Inbyggd webbserver och webb-HMI
- Dubbel watchdog (modul och kommunikation, programmerbar)
1 990,91 kr per st.
| 1-9 st. | 1 990,91 kr | |
|---|---|---|
| 10-30 st. | 1 924,91 kr | −3 % |
| 31+ st. | 1 891,91 kr | −5 % |
Produktinformation "ET-7052 Ethernet I/O-modul, 8-kan. DI / 8-kan. DO med Modbus TCP och UDP"
ET-7052 CR är en Ethernet-fjärr-I/O-modul som kombinerar åtta digitala ingångar för vått kontaktläge, där varje ingång kan användas som 32-bitars räknare, med åtta digitala utgångar av source-typ. Varje utgångskanal kan driva en last på upp till 650 mA, och utgångarnas startvärden och säkerhetsvärden kan programmeras, så att modulen kan konfigureras att behålla ett definierat tillstånd vid bortfall av kommunikationen.
Den inbyggda webbservern och webb-HMI:n gör det möjligt att konfigurera och övervaka modulen från en webbläsare, medan Modbus TCP och Modbus UDP ger enkel integration med övervakningssystem och styrenheter. Optisk isolering på 2500 VDC mot I/O och 1500 VDC mot Ethernet gör att modulen kan användas där farliga spänningar förekommer, även om kanal-till-kanal-isolering saknas.
ET-7052 CR är avsedd för byggnads-, fabriks- och maskinautomation, fjärrunderhåll och fjärrdiagnostik samt testutrustning. Den monteras på DIN-skena och drivs från en matning på +10 till +30 VDC viaplintblock i temperaturområdet -25 till +75 °C.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | 10/100 Base-TX), Ethernet (1 x RJ-45 |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Isolation: | 2500 VDC (I/O), 1500 VDC (Ethernet) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Digital ingång/räknare | |
| Kanaler | 8 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +10 ~ +50 VDC |
| Spänningsnivå för FRÅN | +4 VDC (max.) |
| Max. antal | 4 294 967 295 (32-bitar) |
| Frekvens | 500 Hz |
| Min. pulsbredd | 1 ms |
| Ingångsimpedans | 10 KΩ |
| Överspänningsskydd | +70 VDC |
| Digital utgång | |
| Kanaler | 8 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Källa |
| Lastspänning | +10 ~ +40 VDC |
| Lastström | 650 mA/kanal vid 25°C |
| Överspänningsskydd | +47 VDC |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2.5 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
