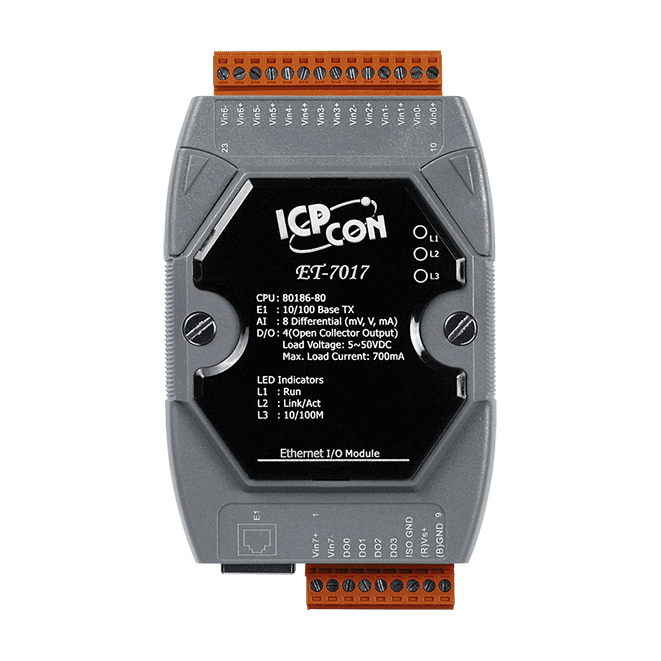

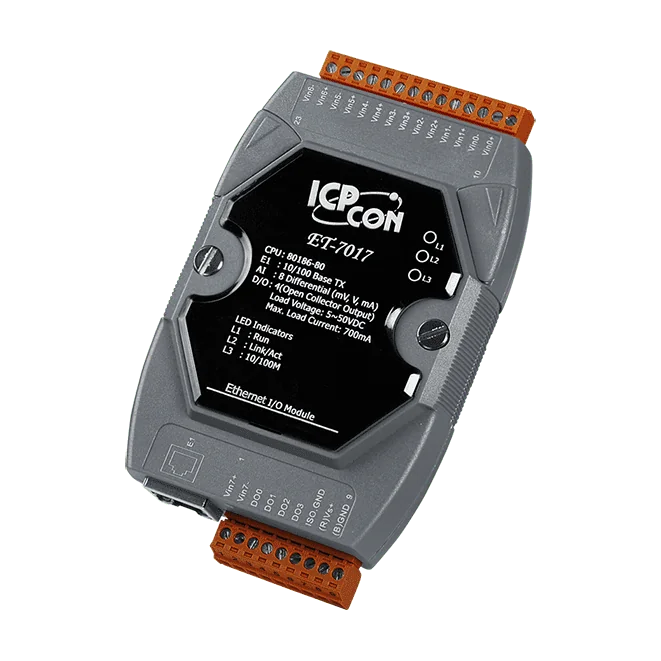

ET-7017 Ethernet I/O-modul, 8-kanalig analog ingång, 4-kanalig digital utgång
Ethernet I/O-modul för Modbus TCP/UDP med 8 differentiella analoga ingångar, hoppar-valbara områden och 4 isolerade open-collector-digitala utgångar för fjärrövervakning och styrning.
- Åtta differentiella analoga ingångar, konfigurerbara för spänning eller ström med hoppar-valbara områden från ±150 mV till 4 ~ 20 mA
- 16-bitars upplösning med normalläge på 10 Hz och snabbläge på 50 Hz (totalt för alla kanaler)
- 240 Vrms överspänningsskydd på varje analog ingång och individuell kanalkonfiguration
- Fyra isolerade open-collector-digitala utgångar (sink) på 700 mA per kanal med skydd mot kortslutning och överbelastning
- Programmerbara värden vid start och säkra värden för de digitala utgångarna
- Stöd för Modbus TCP och Modbus UDP över en 10/100 Base-TX RJ-45-port
2 826,87 kr per st.
| 1-9 st. | 2 826,87 kr | |
|---|---|---|
| 10-30 st. | 2 749,88 kr | −3 % |
| 31+ st. | 2 683,88 kr | −5 % |
Produktinformation "ET-7017 Ethernet I/O-modul, 8-kanalig analog ingång, 4-kanalig digital utgång"
ET-7017 CR är en Ethernet I/O-modul som ger åtta differentiella analoga ingångar och fyra digitala utgångar till ett Modbus-nätverk. Varje analog kanal kan ställas in för spänning eller ström och får ett eget ingångsområde, vilket passar blandade sensoruppsättningar utan hårdvaruändringar. Denna beställningskod är listad med RoHS-överensstämmelse.
De digitala utgångarna är isolerade open-collector-sink-typer med 700 mA per kanal och är skyddade mot kortslutning och överbelastning. Värden vid start och säkra värden är programmerbara, så utgångarna kan definieras för uppstart och felsituationer. Samplingen kan växlas mellan normalläge med 10 Hz och snabbläge med 50 Hz för alla kanaler.
Kommunikation mot värdsystemet sker med Modbus TCP eller Modbus UDP via en enda 10/100 Base-TX RJ-45-port. En inbyggd webbserver och webb-HMI ingår, åtkomst till Ethernet styrs med ID, lösenord och IP-filter, och dubbla watchdog-funktioner finns.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Digital outputs: | 4 |
| Analog inputs: | 8 |
| Isolation: | 2500 VDC (I/O), 1500 VDC (Ethernet) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Analog ingång | |
| Kanaler | 8 (differentiell) |
| Typ | Spänning Ström |
| Område | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper-väljbar) |
| Upplösning | 16-bit |
| Noggrannhet | Normalt läge: ±0,1 % Snabbt läge: ±0,5 % eller bättre |
| Samplingshastighet | Normalt läge: 10 Hz (totalt antal kanaler) Snabbt läge: 50 Hz (totalt antal kanaler) |
| Ingångsimpedans | Spänning: 2 MΩ Ström: 125 Ω |
| Skydd mot gemensam spänning | ±200 VDC |
| Överspänningsskydd | 240 Vrms |
| Överströmsskydd | 50 mA vid 110 VDC (max.) |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuell kanal till kanalisolering |
| Digital utgång | |
| Kanaler | 4 |
| Typ | Isolerad öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +5 ~ +50 VDC |
| Lastström | 700 mA/kanal |
| Överspänningsskydd | +60 VDC |
| Överbelastningsskydd | 1.4 A |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2,8 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
