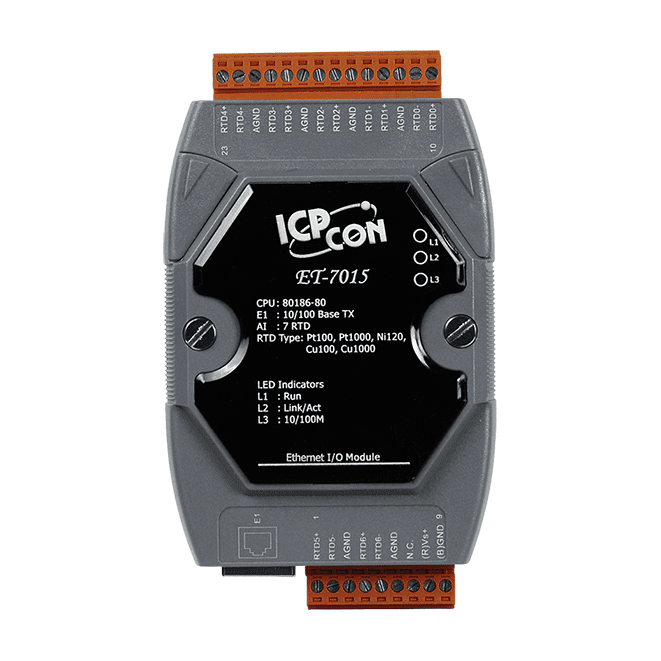

ET-7015 Ethernet I/O-modul, 7-kanals RTD-ingång
Ethernet I/O-modul med 7 RTD-ingångar för temperaturmätning på långa avstånd, med automatisk kompensation för tre ledare och brottdetektering.
- 7 differentiella RTD-ingångskanaler som stödjer Pt100-, Pt1000-, Ni120-, Cu100- och Cu1000-givare
- Automatisk kompensation för ledningsresistans vid RTD med tre ledare, oavsett kabellängd
- Brottdetektering för RTD-mätning
- Stöd för Modbus TCP och Modbus UDP över en enda 10/100 Base-TX RJ-45-port
- Inbyggd webbserver och webb-HMI
- Åtkomstkontroll med ID, lösenord och IP-filter, samt dubbel watchdog
3 217,30 kr per st.
| 1-9 st. | 3 217,30 kr | |
|---|---|---|
| 10-30 st. | 3 128,85 kr | −3 % |
| 31+ st. | 3 062,51 kr | −5 % |
Produktinformation "ET-7015 Ethernet I/O-modul, 7-kanals RTD-ingång"
The ET-7015 är byggd för temperaturmätning över långa kabelsträckor. Varje av dess 7 kanaler accepterar Pt100-, Pt1000-, Ni120-, Cu100- eller Cu1000-givare, och trådiga RTD-givare med tre ledare kompenseras automatiskt oavsett kabellängd, så ledningsresistansen behöver inte justeras bort manuellt.
Brottsdetektering på varje kanal hjälper till att snabbt identifiera trasiga givarledningar. Kommunikationen sker över Modbus TCP och Modbus UDP, med inbyggd webbserver och webb-HMI för konfiguration och övervakning. Åtkomst styrs med ID, lösenord och IP-filter, och dubbla watchdogs stödjer felåterhämtning.
Isoleringen är specificerad till 2500 VDC för I/O och 1500 VDC för Ethernet. Modulen är RoHS-kompatibel, har 4 kV ESD-skydd och drivs med +10 ~ +30 VDC för montering på DIN-skena, inom ett driftområde på -25 ~ +75 °C. Typiska användningsområden är byggnadsautomation, fabriks- och maskinautomation, fjärrunderhåll och fjärrdiagnostik samt testutrustning.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 1 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP |
| Interface: | Ethernet |
| Analog inputs: | 7 |
| Isolation: | 2500 VDC (I/O), 1500 VDC (Ethernet) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±0,5 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Analog ingång | |
| Kanaler | 7 (differentiell) |
| Typ | RTD (2-ledare, 3-ledare) |
| Sensortyp | Pt100, Pt1000, Ni120, Cu100, Cu1000 |
| Resistansmätning | 3,2 KΩ (max.) |
| Upplösning | 16-bit |
| Noggrannhet | ±0.05% |
| Samplingshastighet | 12 Hz (totalt antal kanaler) |
| Ingångsimpedans | >1M Ω |
| Överspänningsskydd | +120 VDC |
| Konfiguration per enskild kanal | Ja |
| Detektering av öppen ledning | Ja |
| 3-tråds RTD-ledarresistanselimination | Ja |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Åtkomstkontroll | ID, lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2.2 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +30 VDC |
| Mekanisk | |
| Mått (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
