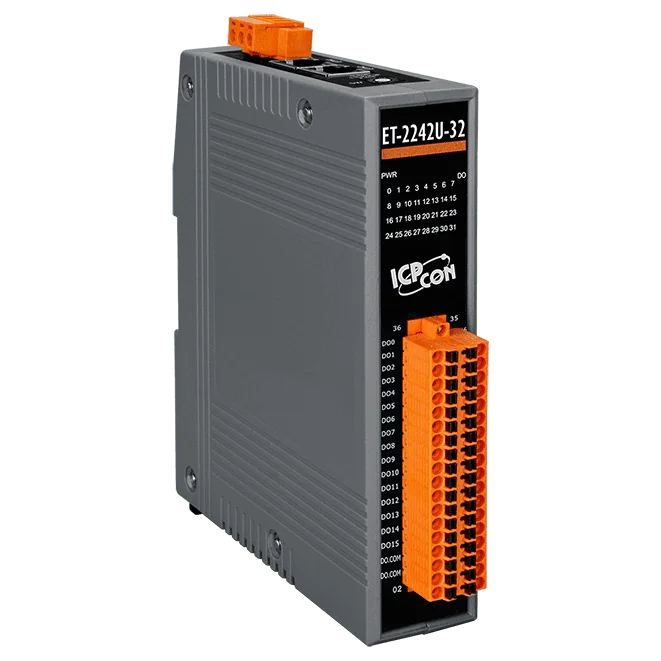

ET-2242U-32 Ethernet I/O-modul, 32-kanalig digital utgång (Sink/Source)
32-kanalig digital utgångsmodul av typen Sink/Source med inbyggd 2-portars Ethernet-switch för daisy-chain-kablage, med stöd för Modbus TCP/UDP, MQTT och SNMP V2c.
- 32 digitala utgångar, typ Sink/Source, 300 mA per kanal med kortslutningsskydd
- Inbyggd 2-portars Ethernet-switch med LAN-bypass för daisy-chain-kablage
- Stöd för Modbus TCP/UDP, MQTT och SNMP V2c för styrning, meddelanden och övervakning
- I/O Pair Connection (Push och Pull) för parkoppling av DI till DO över Ethernet
- 3000 V DC I/O-isolering och EMS-skydd (EFT, ESD, överspänning)
- Programmerbara DO-värden vid start och säkra värden, stöd för dubbel watchdog
2 881,87 kr per st.
| 1-9 st. | 2 881,87 kr | |
|---|---|---|
| 10-30 st. | 2 804,87 kr | −3 % |
| 31+ st. | 2 738,88 kr | −5 % |
Produktinformation "ET-2242U-32 Ethernet I/O-modul, 32-kanalig digital utgång (Sink/Source)"
ET-2242U-32 ger 32 digitala utgångar i en Ethernet-modul för DIN-skena, där varje kanal kan driva en last på 300 mA. Varje utgång är optokopplarisolerad och kortslutningsskyddad, och Sink/Source-typen passar både NPN- och PNP-kablage i fält.
En inbyggd Ethernet-switch med två portar och LAN-bypass stödjer daisy-chain-topologier, vilket förenklar installationen och minskar infrastrukturkostnaden. I/O Pair Connection gör att fjärr-DI-data kan skrivas till lokala DO-kanaler i Pull-läge via Modbus TCP, och modulen kan dessutom övervakas via SNMP V2c eller integreras via meddelandehantering med MQTT publish och subscribe.
För elektriskt bullriga anläggningar erbjuder modulen 3000 V DC I/O-isolering och EMS-skydd mot EFT, ESD och överspänning. Start-värden och säkra utgångsvärden är programmerbara, och en inbyggd webbserver finns för konfiguration.
Användningsområden
- Fabriksautomation
- Maskinautomation
- Byggnadsautomation
- Fjärrdiagnos och underhåll
- Testutrustning
| Portar: | 2 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Interface: | Ethernet |
| Digital outputs: | 32 |
| Isolation: | 3000 VDC I/O |
| Power input: | +10 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| CPU | 32-bitars ARM |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Digital utgång | |
| Kanaler | 32 |
| Typ | Push-pull |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Lastspänning | +3.5 ~ +80 V |
| Lastström | 300 mA/kanal |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-Tx, switchportar |
| LAN-bypass | Ja |
| Åtkomstkontroll | Lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 2.4 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +48 VDC |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 31 x 157 x 129 (W x L x H) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
