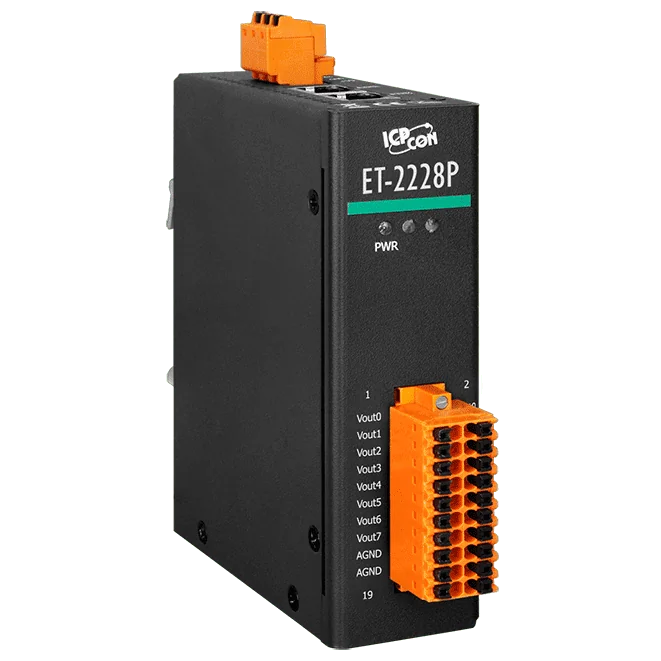

ET-2228P Ethernet I/O-modul, 8-kanalig 16-bitars analog utgång med 2-portars switch
16-bitars analog utgångsmodul med 8 kanaler, stöd för Modbus TCP/UDP, MQTT och SNMP V2c samt en inbyggd 2-portars Ethernet-switch för daisy-chain-kopplingar.
- Åtta 16-bitars analoga utgångskanaler med spännings- och strömområden
- Programmerbara startvärden och säkra värden, med individuell kanalkonfiguration
- Detektering av öppen krets på varje 4 ~ 20 mA-utgång
- Inbyggd 2-portars Ethernet-switch med LAN-bypass för daisy-chain-topologi
- Stöd för Modbus TCP/UDP, MQTT och SNMP V2c
- Dubbel watchdog, konfiguration via webbserver samt åtkomstkontroll med lösenord och IP-filter
5 572,22 kr per st.
| 1-9 st. | 5 572,22 kr | |
|---|---|---|
| 10-30 st. | 5 406,38 kr | −3 % |
| 31+ st. | 5 295,82 kr | −5 % |
Produktinformation "ET-2228P Ethernet I/O-modul, 8-kanalig 16-bitars analog utgång med 2-portars switch"
ET-2228P CR levererar åtta analoga utgångskanaler med 16-bitars upplösning. Spänningsutgångarna omfattar 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC och ±10 VDC, medan strömutgångarna omfattar 0 ~ 20 mA och 4 ~ 20 mA. Varje kanal konfigureras individuellt, och både startvärden och säkra utgångsvärden är programmerbara. Detektering av öppen krets finns på 4 ~ 20 mA-kanalerna.
En inbyggd 2-portars 10/100 Base-Tx-switch med LAN-bypass stöder daisy-chain-kopplingar, vilket förenklar installationen och kan minska infrastrukturkostnaderna. Modulen erbjuder stöd för dubbel watchdog, webbaserad konfiguration samt åtkomstkontroll med lösenord och IP-filter. EMS-skydd (EFT, ESD och överspänning) och 3000 VDC I/O-isolering finns för elektriskt störda industrimiljöer.
Kommunikationsalternativen inkluderar Modbus TCP/UDP, MQTT och SNMP V2c. Som MQTT-publicerare och -prenumerant kan modulen publicera I/O-status som ämnen till en broker och agera på mottagna meddelanden, med automatisk återanslutning och ett Keep-Alive-intervall. Under SNMP V2c rapporterar modulen modul- och I/O-information till nätverkshanteringsprogram, och dess Trap-funktion kan meddela administratörer om I/O-förändringar eller omstarter.
Användningsområden
- Fabriksautomation
- Maskinautomation
- Byggnadsautomation
- Fjärrdiagnos och underhåll
- Testutrustning
| Portar: | 2 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Interface: | Ethernet |
| Analog outputs: | 8 |
| Isolation: | 3000 VDC I/O |
| Power input: | +10 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| CPU | 32-bitars ARM |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Analog utgång | |
| Kanaler | 8 |
| Typ | Spänning, ström |
| Område | Spänning: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC Ström: 0 ~ 20 mA, 4 ~ 20 mA |
| Upplösning | 16-bit |
| Noggrannhet | ±0,1 % av FSR |
| Kortslutningsskydd | Ja |
| Svarstid för DA-utgång | 1 ms per kanal |
| Programmerbar utgångslutning | Spänning: 0,0625 ~ 512 V/sekund Ström: 0,125 ~ 1024 mA/sekund |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Spänningsutgångskapacitet | 10 V @ 10 mA |
| Belastningsmotstånd för ström | 500 Ω |
| Konfiguration per enskild kanal | Ja |
| Värde vid påslagning | Programmerbar |
| Säkervärde | Programmerbar |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-Tx, switchportar |
| LAN-bypass | Ja |
| Åtkomstkontroll | Lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 6,2 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +48 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 33 x 126 x 117 (W x L x H) |
| Installation | DIN-skenemontering / väggmontering (tillval ASO-0015) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
