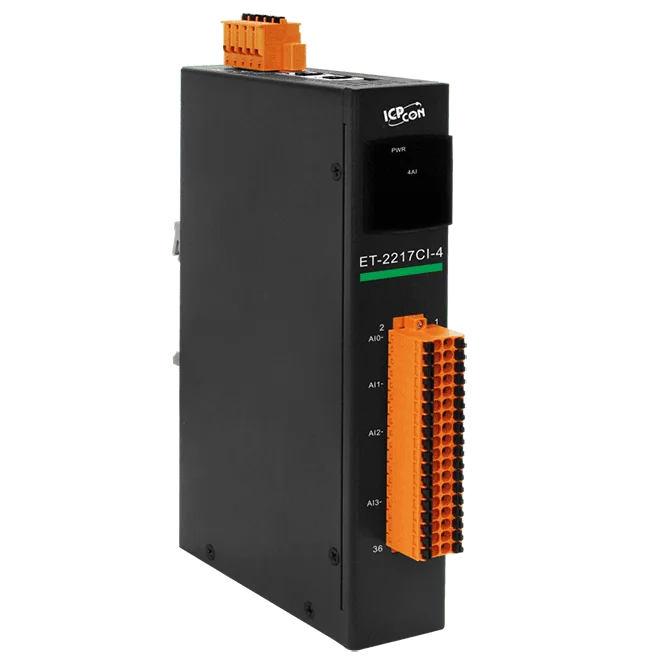

ET-2217CI-4 Ethernet I/O-modul, 4-kanals AI med kanalisolering
Ethernet I/O-modul med fyra differentiella analoga ingångar, 2-portars switch, stöd för Modbus TCP/UDP och MQTT samt 3000 VDC kanal-till-kanal-isolering.
- Fyra differentiella analoga ingångar, individuellt konfigurerbara som spännings- eller strömingång
- Ingångsområden från ±1 V till ±10 V och 0 ~ 20 mA / 4 ~ 20 mA, 16-bitars upplösning
- Väljbar samplingshastighet på 10 Hz eller 200 Hz per kanal
- Tidsstämplade poster med en datalogger på upp till 480 000 poster per kanal
- Stöd för Modbus TCP, Modbus UDP och MQTT med inbyggd webbserver
- 2-portars Ethernet-switch med LAN-bypass för daisy-chain-kabling
4 632,46 kr per st.
| 1-9 st. | 4 632,46 kr | |
|---|---|---|
| 10-30 st. | 4 499,79 kr | −3 % |
| 31+ st. | 4 400,29 kr | −5 % |
Produktinformation "ET-2217CI-4 Ethernet I/O-modul, 4-kanals AI med kanalisolering"
The ET-2217CI-4 är en analog ingångsmodul med fyra kanaler för datainsamling över Ethernet. Varje kanal kan konfigureras individuellt i mjukvaran som spännings- eller strömingång, vilket gör den lämplig för blandade sensorsignaler i en och samma enhet. Ingångsområdena omfattar ±1 V, ±2,5 V, ±5 V, ±10 V, 0 ~ 20 mA och 4 ~ 20 mA, med 16-bitars upplösning.
Mätningarna tidsstämplas och kan lagras lokalt. Samplingen sker med 10 Hz per kanal i normalt läge eller 200 Hz per kanal i snabbläge, och dataloggern rymmer upp till 480 000 poster per kanal. Data kan läsas ut och exporteras till CSV med verktyget LogReader. Kommunikationen sker via Modbus TCP, Modbus UDP eller MQTT, och den inbyggda webbservern hanterar konfigurationen.
Den inbyggda 2-portars switchen med LAN-bypass stöder daisy-chain-kabling. Kanal-till-kanal-isolering på 3000 VDC, tillsammans med EFT-, ESD- och överspänningsskydd, passar elektriskt störiga industriella miljöer. Modulen monteras på DIN-skena eller vägg, med ett valfritt väggmonteringskit (ASO-0015).
Användningsområden
- Fabriksautomation
- Maskinautomation
- Byggnadsautomation
- Fjärrdiagnos och underhåll
- Testutrustning
| Portar: | 2 |
|---|---|
| Product type: | Ethernet I/O Module |
| Protokoll: | Modbus TCP, Modbus UDP, MQTT |
| Interface: | Ethernet |
| Analog inputs: | 4 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| Inbyggd webbserver | Ja |
| CPU-modul | |
| CPU | 32-bitars ARM |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vägs isolering | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-skydd | |
| EFT (IEC 61000-4-4) | ±4 kV för nätledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal ±8 kV luft för slumpvis punkt |
| Överspänning (IEC 61000-4-5) | ±2 kV för nätledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| System | |
| Realtidsklocka | Ja |
| Datalogger | Upp till 480 000 poster |
| Analog ingång | |
| Kanaler | 4 differentiella |
| Typ | Spänning, ström (mjukvarukonfigurerbar) |
| Område | Spänning: ±1 V, ±2,5 V, ±5 V, ±10 V Ström: 0 ~ 20 mA, 4 ~ 20 mA |
| Upplösning | 16-bit |
| Noggrannhet | ±0,1 % av FSR |
| Samplingshastighet | Normalt läge: 10 Hz (per kanal) Snabbt läge: 200 Hz (per kanal) |
| Ingångsimpedans | Spänning: 20 MΩ Ström: 135 Ω |
| Överspänningsskydd | +120 VDC |
| Överströmsskydd | 50 mA vid 110 VDC (max.) |
| Konfiguration per enskild kanal | Ja |
| Kanal-till-kanal-isolation | 3000 VDC |
| Detektering av öppen ledning | Endast för 4 ~ 20 mA |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100 Base-Tx, switchportar |
| LAN-bypass | Ja |
| Åtkomstkontroll | Lösenord och IP-filter |
| Protokoll | Modbus TCP, Modbus UDP, MQTT |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Förbrukning | 3,6 W (max.) |
| Strömförsörjs från plintblock | +10 ~ +48 VDC |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 33 x 184 x 129 (W x L x H) |
| Installation | DIN-skenemontering / väggmontering (tillval ASO-0015) |
| Skyddsklass (IP) | IP30 |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
