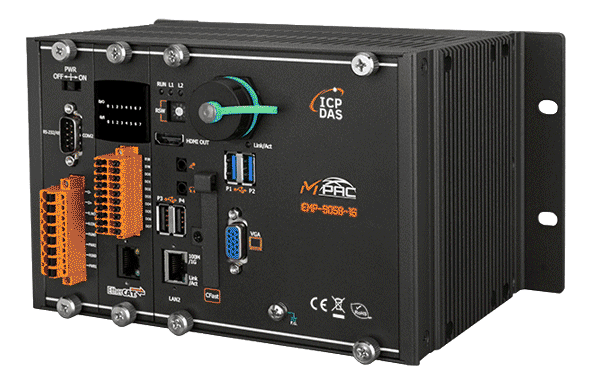

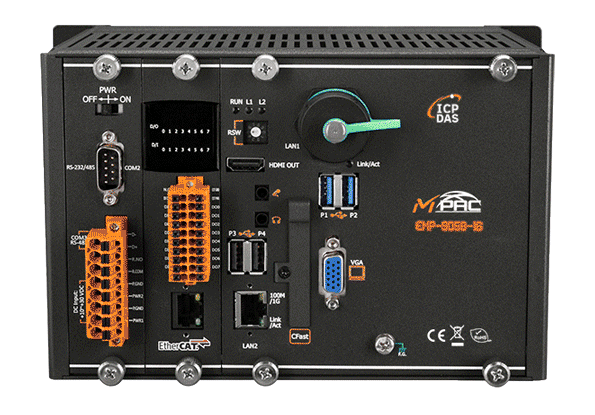

EMP-9058-16 Win-GRAF EtherCAT-rörelsestyrning, 16 axlar, i5-8365UE CPU
Windows IoT-rörelsestyrenhet med SoftPLC-runtime, realtids-EtherCAT-master och 16-axlig rörelsestyrning på i5-8365UE CPU. Inga expansionsplatser monterade.
- Inbäddat Windows 10 IoT Enterprise med SoftPLC-runtime och realtids-EtherCAT-master
- Stöder IEC 61131-3-språken FBD, LD, IL, ST och SFC
- PLCopen- och CiA402-rörelsefunktionsblock för en- och flerachsad styrning, dimensionerad för 16 axlar i denna kod
- Kommunikation via EtherCAT, Modbus TCP/RTU och en OPC UA-server
- 8 digitala ingångar (våtkontakt, sink/source) och 8 öppen-kollektor-utgångar (1000 mA/kanal) ombord
- Två Ethernet-portar 10/100/1000 Base-TX, RS-485- och RS-232/RS-485-COM-portar samt 4 x USB 2.0
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "EMP-9058-16 Win-GRAF EtherCAT-rörelsestyrning, 16 axlar, i5-8365UE CPU"
Den EMP-9058-16 CR är en SoftPLC-baserad rörelsestyrenhet som kör PLC, flerachsad rörelselogik och Windows-applikationer sida vid sida. Dess EtherCAT-master och rörelsemotor körs på en dedikerad processor i en realtidsmiljö, vilket gör styrtiden deterministisk medan Windows-program som HMI:er eller verktyg för databehandling körs parallellt.
Programmeringen följer IEC 61131-3, med FBD, LD, IL, ST och SFC tillgängliga, samt rörelsefunktionsblock baserade på PLCopen och CiA402. Styrenheten är dimensionerad för 16 axlar i denna beställningskod, med en specificerad cykeltid på 0,5 ms för serien. Modbus TCP/RTU och en OPC UA-server är inbyggda i PLC-runtime, så enheten kan fungera som en Modbus/EtherCAT-gateway eller ansluta direkt till standardmässiga OPC UA-klienter.
Denna variant använder processorn Intel Core i5-8365UE med 16 GB DDR4-minne och har inga expansionsplatser. Dess 8 digitala ingångar och 8 öppen-kollektor-utgångar finns ombord, och den passar maskinbyggare och systemintegratörer som behöver en kompakt styrenhet med metallhölje för styrskåp eller maskinskåp.
Användningsområden
- Flerachsad maskinrörelsestyrning med EtherCAT-servo- eller stegmotordrivningar
- Maskinbyggare och OEM-automation med egna eller tredjeparts Windows-HMI:er
- Datainsamling och databehandling parallellt med PLC-styrning
- Anslutning av maskiner till SCADA- eller molnsystem via OPC UA
- Integration i Modbus-nätverk som Modbus/EtherCAT-gateway
| Portar: | 2 x Ethernet, 1 x EtherCAT, 2 x COM, 4 x USB |
|---|---|
| Product type: | Motion controller |
| Protokoll: | EtherCAT, Modbus TCP, OPC UA |
| Interface: | EtherCAT, Ethernet, RS-232/485, USB 2.0 |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| OS | Windows 10 IoT Enterprise (64-bit) |
| Service | IE11, FTP-server, IIS 7.0, ASP (Java Script, VB Script) |
| Ramverksstöd | .NET Compact Framework 3.5 ~ 4.8 |
| Flerspråkigt stöd | Engelska, tyska, franska, spanska, portugisiska, ryska, italienska, koreanska, japanska, förenklad kinesiska, traditionell kinesiska |
| SDK | DLL för VC, DLL för Visual Studio.Net |
| Huvudenhet | |
| CPU | EMP-9x58-xx : Intel® Core™ i5-8365UE-processor (1,6 ~ 4,1 GHz, 4C8T) EMP-9098-xx : Intel Atom E3950 (1,6 ~ 2,0 GHz, 4C4T) |
| 64-bitars hårdvaruserienummer | Ja |
| Systemminne | EMP-9x58-xx : 16 GB DDR4 SDRAM EMP-9098-xx : 8 GB DDR4 SDRAM |
| Lagring | 1x 128 GB SSD 1x CFast-kortplats |
| Icke-flyktigt minne | 128 KB MRAM 16 KB EEPROM |
| Realtidsklocka | Ger sekunder, minuter, timmar, datum, veckodag, månad, år |
| Watchdog-timer | Dubbel watchdog-timer |
| Display | |
| Signal | VGA, HDMI |
| Upplösning | VGA 1280 x 1024 ~ 1920 x 1080 (16:9), 640 x 480 ~ 1024 x 768 (4:3) HDMI 2560 x 1600 @ 24bpp |
| LED-indikatorer | |
| Status | EMP-9058-16, EMP-9058-32 : 1 x System, 3 x Programmerbar EMP-9258-16, EMP-9258-32 : 1 x System, 3 x Programmerbar EMP-9658-16, EMP-9658-32 : 1 x System, 2 x Programmerbar EMP-9098-16, EMP-9098-32 : 1 x System, 3 x Programmerbar |
| Interpolation | |
| Cirkulär | Valfri 2- eller 3-axlig |
| Spiral | Valfri 3-axlig |
| Linjär | Valfri 2- eller 32-axlig |
| Digital ingång | |
| Kanaler | 8 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +19V ~ +24V |
| Spänningsnivå för FRÅN | +11 V max. |
| Isolation | 3000VDC |
| Digital utgång | |
| Kanaler | 8 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +24V |
| Lastström | 1000 mA/ch |
| Isolation | 3000Vrms |
| I/O-expansion | |
| I/O-typ | e9K, I-9K, I-97K-serien |
| Platser | EMP-9058-16, EMP-9058-32 : - EMP-9258-16, EMP-9258-32 : 2 EMP-9658-16, EMP-9658-32 : 6 EMP-9098-16, EMP-9098-32 : - |
| HMI | |
| Summer | Ja |
| Vridomkopplare | 1 x 10-läges (0 ~ 9) |
| Ljud | |
| Uttag | Mikrofoningång och hörlursutgång |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-portar | |
| Portar | 1 x RS-485 (3000 VDC galvaniskt isolerad) 1 x RS-232/RS-485 (3000 VDC galvaniskt isolerad) |
| USB | |
| Portar | 4 x USB 2.0 |
| EtherCAT | |
| Portar | 1 x RJ-45 |
| Antal axlar | EMP-9058-16 : max. 16 EMP-9058-32 : max. 32 EMP-9258-16 : max. 16 EMP-9258-32 : max. 32 EMP-9658-16 : max. 16 EMP-9658-32 : max. 32 EMP-9098-16 : max. 16 EMP-9098-32 : max. 32 |
| Antal noder | Max. 512 |
| Dataöverföringsmedium | Ethernet-kabel (min. CAT 5e), skärmad |
| Ström | |
| Ingångsområde | +19 ~ 30 VDC (2 kV isolerad) |
| Redundanta strömingångar | Ja |
| Förbrukning | EMP-9058-16, EMP-9058-32 : 30,5 W (typiskt) / 71 W (CPU full belastning) EMP-9258-16, EMP-9258-32 : 31,5 W (typiskt) / 72 W (CPU full belastning) EMP-9658-16, EMP-9658-32 : 32,6 W (typiskt) / 73 W (CPU full belastning) EMP-9098-16, EMP-9098-32 : 18,5 W |
| Mekanisk | |
| Mått (mm) | EMP-9058-16, EMP-9058-32 : 239 x 164 x 133 (B x L x H) EMP-9258-16, EMP-9258-32 : 300 x 164 x 133 (B x L x H) EMP-9658-16, EMP-9658-32 : 422 x 164 x 133 (B x L x H) EMP-9098-16, EMP-9098-32 : 239 x 164 x 133 (B x L x H) |
| Installation | DIN-skena, väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +60 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
