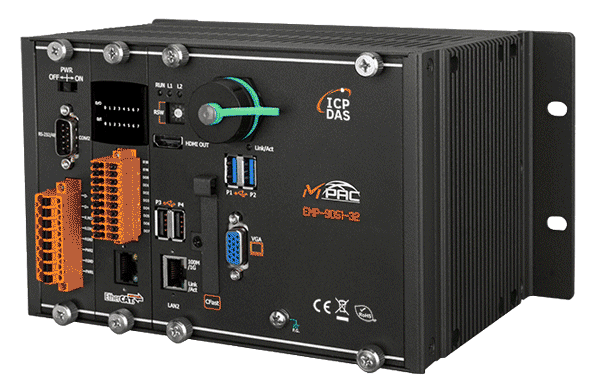

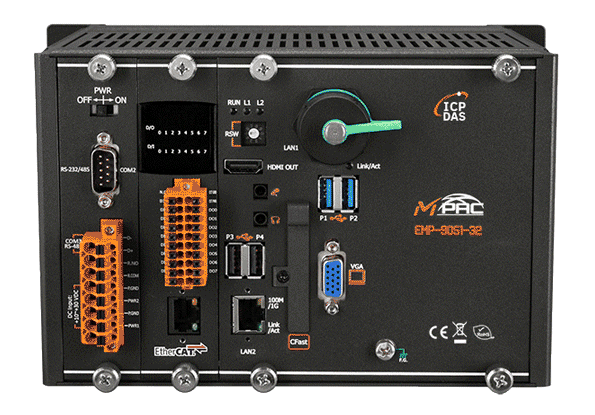

EMP-9051-32 EtherCAT-master-PAC, 32-axlig rörelsestyrning, Win10 IoT
Windows 10 IoT-baserad PAC med en 32-axlig EtherCAT-master, som kombinerar rörelsestyrning, HMI, I/O och datorkraft i en DIN-skensmonterad eller väggmonterad metallenhet.
- 32-axlig EtherCAT-master med en RJ-45-port och upp till 512 noder
- Windows 10 IoT Enterprise (64-bit) med Intel Core i5-8365UE-CPU och 16 GB DDR4-minne
- Synkroniserad rörelse (E-GEAR, E-CAM), virtuella axlar och linjär interpolation för flera axlar
- Bevarande av EtherCAT-kommunikation via en andra CPU, som skyddar kommunikation och recept vid krascher i operativsystem eller program
- 8 digitala ingångar (våt kontakt) och 8 digitala utgångar med open collector, båda isolerade med 3000 VDC/Vrms
- Redundanta matningsingångar på +19 ~ 30 VDC med 2 kV isolering
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "EMP-9051-32 EtherCAT-master-PAC, 32-axlig rörelsestyrning, Win10 IoT"
The EMP-9051-32 CR är en programmerbar automationsstyrenhet (PAC) baserad på Windows 10 IoT med en EtherCAT-master för upp till 32 axlar. Dess Intel Core i5-8365UE-processor, 16 GB DDR4-minne och 128 GB mSATA-SSD gör att styrning, HMI och datainsamling kan köras i en enda enhet, utan expansionsplatser. Det gör den lämplig för kompakta rörelsestyrningspaneler byggda kring EtherCAT-drivare och I/O.
Rörelsefunktionerna omfattar synkroniserad E-GEAR- och E-CAM-rörelse, virtuella axlar, linjär interpolation för flera axlar samt ett kopplat styrsystem. En andra CPU stödjer bevarande av EtherCAT-kommunikation, vilket är avsett att hålla EtherCAT-kommunikationen och processrecept igång om operativsystemet eller ett program kraschar.
- 8 digitala ingångar (våt kontakt, 3000 VDC isolering)
- 8 digitala utgångar med open collector, sink-typ, 100 mA per kanal
- Dubbla 10/100/1000 Mbit/s Ethernet-portar, 4 x USB 2.0, RS-485 och isolerade RS-232/RS-485-portar
- VGA- och HDMI-utgångar för lokala operatörsskärmar
Användningsområden
- Rörelsestyrning för flera axlar med EtherCAT-drivare och I/O
- Integration av HMI, datainsamling och styrning i en PAC
- Synkroniserade och koordinerade axelrörelser, t.ex. linjär och fleraxlig interpolation
| Portar: | 2 |
|---|---|
| Product type: | PAC |
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| OS | Windows 10 IoT Enterprise (64-bit) |
| Service | IE11, FTP-server, IIS 7.0, ASP (Java Script, VB Script) |
| Ramverksstöd | .NET Compact Framework 3.5 ~ 4.8 |
| Flerspråkigt stöd | Engelska, tyska, franska, spanska, portugisiska, ryska, italienska, koreanska, japanska, förenklad kinesiska, traditionell kinesiska |
| SDK | DLL för VC, DLL för Visual Studio.Net |
| Huvudenhet | |
| CPU | EMP-9x51-xx : Intel® Core™ i5-8365UE-processor (1,6 ~ 4,1 GHz, 4C8T) EMP-9091-xx : Intel Atom E3950 (1,6 ~ 2,0 GHz, 4C4T) |
| 64-bitars hårdvaruserienummer | Ja |
| Systemminne | EMP-9x51-xx : 16 GB DDR4 SDRAM EMP-9091-xx : 8 GB DDR4 SDRAM |
| Lagring | 1x 128 GB SSD (mSATA) 1x CFast-kortplats |
| Icke-flyktigt minne | 128 KB MRAM 16 KB EEPROM |
| Realtidsklocka | Ger sekunder, minuter, timmar, datum, veckodag, månad, år |
| Watchdog-timer | Dubbel watchdog-timer |
| Display | |
| Signal | VGA, HDMI |
| Upplösning | VGA 1280 x 1024 ~ 1920 x 1080 (16:9), 640 x 480 ~ 1024 x 768 (4:3) HDMI 2560 x 1600 @ 24bpp |
| LED-indikatorer | |
| Status | 1 x System 2 x Programmerbar |
| Interpolation | |
| Cirkulär | Valfri 2- eller 3-axlig |
| Spiral | Valfri 3-axlig |
| Linjär | Valfri 2- eller 32-axlig |
| Digital ingång | |
| Kanaler | 8 |
| Typ | Våt kontakt |
| Spänningsnivå för TILL | +19V ~ +24V |
| Spänningsnivå för FRÅN | +11 V max. |
| Isolation | 3000VDC |
| Digital utgång | |
| Kanaler | 8 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +24V |
| Lastström | 100 mA/ch |
| Isolation | 3000Vrms |
| I/O-expansion | |
| I/O-typ | e9K, I-9K, I-97K-serien |
| Platser | EMP-9051-16, EMP-9051-32 : - EMP-9251-16, EMP-9251-32 : 2 EMP-9651-16, EMP-9651-32 : 6 EMP-9091-16, EMP-9091-32 : - |
| HMI | |
| Summer | Ja |
| Vridomkopplare | 1 x 10-läges (0 ~ 9) |
| Ljud | |
| Uttag | Mikrofoningång och hörlursutgång |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-portar | |
| Portar | 1 x RS-485 (3000 VDC galvaniskt isolerad) 1 x RS-232/RS-485 (3000 VDC galvaniskt isolerad) |
| USB | |
| Portar | 4 x USB 2.0 |
| EtherCAT | |
| Portar | 1 x RJ-45 |
| Antal axlar | EMP-9051-16 : max. 16 EMP-9051-32 : max. 32 EMP-9251-16 : max. 16 EMP-9251-32 : max. 32 EMP-9651-16 : max. 16 EMP-9651-32 : max. 32 EMP-9091-16 : max. 16 EMP-9091-32 : max. 32 |
| Antal noder | Max. 512 |
| Dataöverföringsmedium | Ethernet-kabel (min. CAT 5e), skärmad |
| Ström | |
| Ingångsområde | +19 ~ 30 VDC (2 kV isolerad) |
| Redundanta strömingångar | Ja |
| Förbrukning | EMP-9051-16, EMP-9051-32 : 30,5 W (typiskt) / 71 W (CPU full belastning) EMP-9251-16, EMP-9251-32 : 31,5 W (typiskt) / 72 W (CPU full belastning) EMP-9651-16, EMP-9651-32 : 32,6 W (typiskt) / 73 W (CPU full belastning) EMP-9091-16, EMP-9091-32 : 18,5 W |
| Mekanisk | |
| Mått (mm) | EMP-9051-16, EMP-9051-32 : 239 x 164 x 133 (B x L x H) EMP-9251-16, EMP-9251-32 : 300 x 164 x 133 (B x L x H) EMP-9651-16, EMP-9651-32 : 422 x 164 x 133 (B x L x H) EMP-9091-16, EMP-9091-32 : 239 x 164 x 133 (B x L x H) |
| Installation | DIN-skena, väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +60 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
