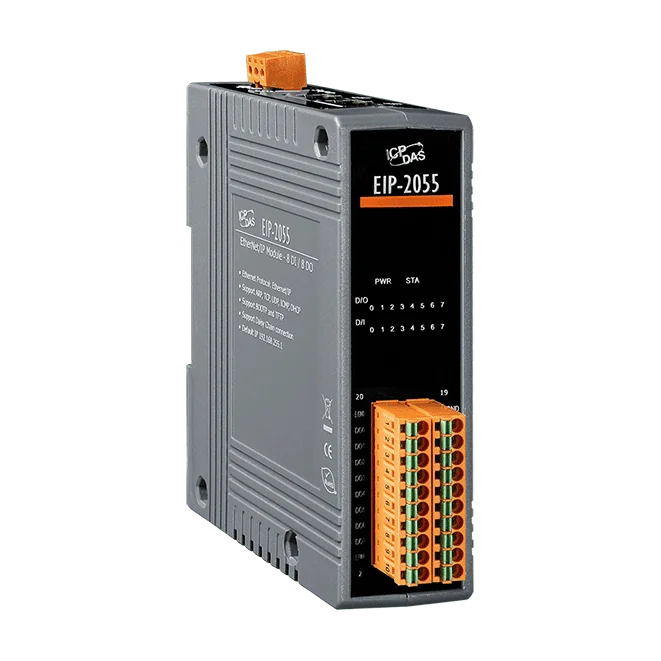

EIP-2055 EtherNet/IP-modul, 8-kanals isolerad DI och 8-kanals DO
EIP-2055 CR är en EtherNet/IP-adapter för fjärr-I/O med 8 isolerade digitala ingångar (med räknefunktion) och 8 digitala open-collector-utgångar, monterad på DIN-skena.
- EtherNet/IP-adapter med 8 digitala ingångar (räknarkapabla) och 8 digitala open-collector-utgångar
- Två 10/100 Base-TX RJ-45-portar med autonegotiation, automatisk MDI/MDIX och stöd för daisy chain
- 8 ingångar med räknare upp till 3 kHz och 32-bitars räkningar; 3000 VDC isolation på utgångarna
- Inställning av utgångarnas värde vid start och säkerhetsvärde
- Kraftfull 32-bitars MCU för effektiv hantering av nätverkstrafik
- LED-indikatorer för I/O-status och anslutningsstatus
2 001,91 kr per st.
| 1-9 st. | 2 001,91 kr | |
|---|---|---|
| 10-30 st. | 1 946,91 kr | −3 % |
| 31+ st. | 1 902,91 kr | −5 % |
Produktinformation "EIP-2055 EtherNet/IP-modul, 8-kanals isolerad DI och 8-kanals DO"
EIP-2055 CR är en fjärrstyrd digital I/O-modul som ger 8 isolerade ingångar och 8 open-collector-utgångar i ett EtherNet/IP-nätverk. Den är konstruerad som en EtherNet/IP-adapter, så den kan läggas till i en befintlig Ethernet/IP-styrarkitektur med I/O-punkterna åtkomliga via nätverket.
De två 10/100 Base-TX RJ-45-portarna stöder daisy chain-anslutning, vilket minskar kabeldragningen och förenklar placeringen av enheterna. Modulen kan också installeras i stjärn-, linje- eller ringtopologier. De digitala ingångarna stöder både potentialfria och potentialbundna kontakter, med en räknefunktion upp till 32 bitar (4294967295 räkningar) vid 3 kHz, och utgångarna är dimensionerade för laster från +3,5 V till +50 V. Utgångarnas värden vid start och säkerhetsvärden kan ställas in.
LED-indikatorer visar både I/O-status och anslutningsstatus, vilket underlättar driftsättning och felsökning. Fasta programvaran kan uppdateras via Ethernet, och ett programverktyg levereras för konfiguration och test av modulen. Observera att lastströmmen och effektförbrukningen skiljer sig mellan Non-RevB- och RevB-hårdvaran, så kontrollera revisionen när utgångsströmbudgeten dimensioneras.
Användningsområden
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 2 |
|---|---|
| Product type: | Remote I/O module |
| Protokoll: | EtherNet/IP |
| Interface: | 10/100 Base-TX |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Digital ingång/räknare | |
|---|---|
| Kanaler | 8 |
| Typ | Våt/Torr kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +5 VDC ~ +50 VDC |
| Spänningsnivå för FRÅN | +1 VDC max. |
| Max. antal | 32-bitars (4294967295) |
| Frekvens | 3 kHz |
| Ingångsimpedans | 7.5 kΩ |
| Överspänningsskydd | +70 VDC |
| Digital utgång | |
| Kanaler | 8 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3.5 V ~ +50 V |
| Lastström | Icke-RevB: 700 mA per kanal ; RevB: 650 mA per kanal |
| Isolation | 3000 VDC |
| Ethernet | |
| Portar | 10/100 Base-TX, 8-pin RJ-45 x 2 Stöder daisy chain-anslutning |
| Protokoll | Ethernet/IP (adapter) |
| Ström | |
| Förbrukning | Icke-RevB: 1,6 W ; RevB: 2,9 W max |
| Mekanisk | |
| Mått (mm) | 110 x 90 x 33 (H x W x D) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25℃ ~ +75℃ |
| Lagringstemperatur | -30℃ ~ +80℃ |
| Luftfuktighet | 10% ~ 90% |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
