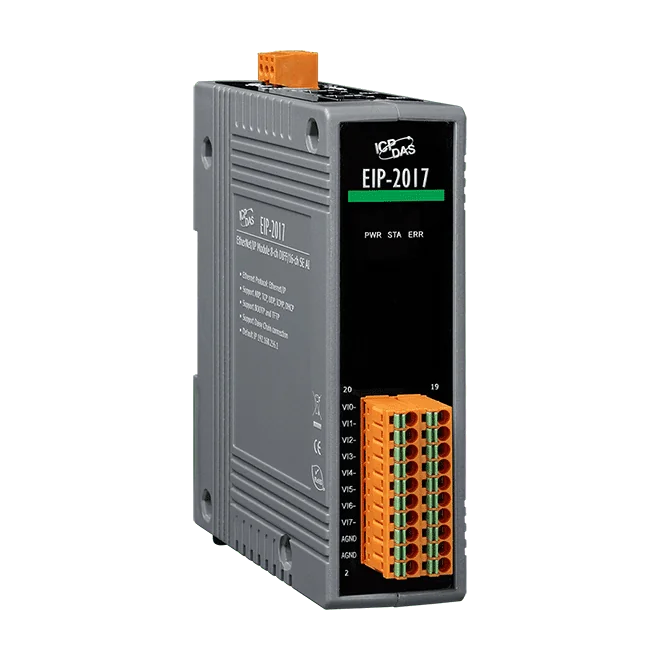

EIP-2017 EtherNet/IP fjärr-I/O-modul, 8-kanals differentiell / 16-kanals single-ended analogingång
Isolerad EtherNet/IP-fjärrmodul för analoga ingångar med 8 differentiella eller 16 single-ended kanaler, 16-bitars upplösning och valbara spännings- eller strömingångar.
- EtherNet/IP-adapter med 32-bitars MCU för effektiv nätverkstrafik
- 8 differentiella eller 16 single-ended analoga ingångar, valbara med jumper
- 16-bitars upplösning, samplingshastighet 10 sampel/sekund, angiven noggrannhet +/-0,1 %
- Spännings- och strömingångstyper, inklusive ±150 mV till ±10 V samt 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA
- Två 10/100 Base-TX RJ-45-portar med stöd för daisy chain
- 3000 VDC isolering mellan modulens kanaler och 240 Vrms överspänningsskydd
2 697,66 kr per st.
| 1-9 st. | 2 697,66 kr | |
|---|---|---|
| 10-30 st. | 2 609,22 kr | −3 % |
| 31+ st. | 2 553,94 kr | −5 % |
Produktinformation "EIP-2017 EtherNet/IP fjärr-I/O-modul, 8-kanals differentiell / 16-kanals single-ended analogingång"
EIP-2017 är en EtherNet/IP-adaptermodul för distribuerad analog mätning. Den ger 8 differentiella eller 16 single-ended analoga ingångskanaler till ett Ethernet-nätverk, vilket passar ingenjörer som behöver samla in processignaler från produktionsgolvet till ett EtherNet/IP-system utan en separat fältbussgateway.
Flexibel ingångskonfiguration: En jumper väljer mellan differentiell och single-ended drift. Spänningsområden från ±150 mV till ±10 V och strömområden 0 ~ +20 mA, +4 ~ +20 mA och ±20 mA stöds. Interna 125 Ω-resistorer kan väljas i differentiellt läge, medan single-ended strömingångar kräver en extern resistor. Den angivna noggrannheten är +/-0,1 %, med 3000 VDC isolering mellan modulens kanaler.
Nätverk och diagnostik: Två 10/100 Base-TX RJ-45-portar möjliggör daisy chain, och modulen kan användas i stjärn-, linje- eller ringtopologi. LED-indikatorer visar både ingångsstatus och anslutningsstatus, och tillverkarens programvara finns tillgänglig för konfiguration och test över Ethernet.
Tillämpningar
- Byggnadsautomation
- Fabriksautomation
- Maskinautomation
- Fjärrunderhåll
- Fjärrdiagnostik
- Testutrustning
| Portar: | 2 |
|---|---|
| Product type: | Remote I/O module |
| Protokoll: | EtherNet/IP |
| Interface: | Ethernet |
| Analog inputs: | 8 DIFF / 16 SE |
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Analog ingång | |
|---|---|
| Kanaler | 8-kanals differentiell eller 16-kanals enkeländad (Hoppbart val) |
| Typ | Spänning: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Ström: 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA (Jumper-väljbar i DIFF-läge. Extern resistor krävs i SE-läge) |
| Upplösning | 16 bitar |
| Noggrannhet | +/-0.1% |
| Samplingshastighet | 10 sampel/sekund |
| Ingångsimpedans | Spänningsingång: >400 kΩ, strömingång: 125 Ω |
| Överspänningsskydd | 240 Vrms |
| Konfiguration per enskild kanal | Ja |
| Nolldrift | +/-20uV/°C |
| Spandrift | +/-25 ppm/°C |
| Isolation mellan moduler | 3000 VDC |
| Ethernet | |
| Portar | 10/100 Base-TX, 8-pin RJ-45 x 2 Stöder daisy chain-anslutning. |
| Protokoll | Ethernet/IP (adapter) |
| Ström | |
| Förbrukning | 3.8W |
| Mekanisk | |
| Mått (mm) | 110 x 90 x 33 (H x W x D) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
