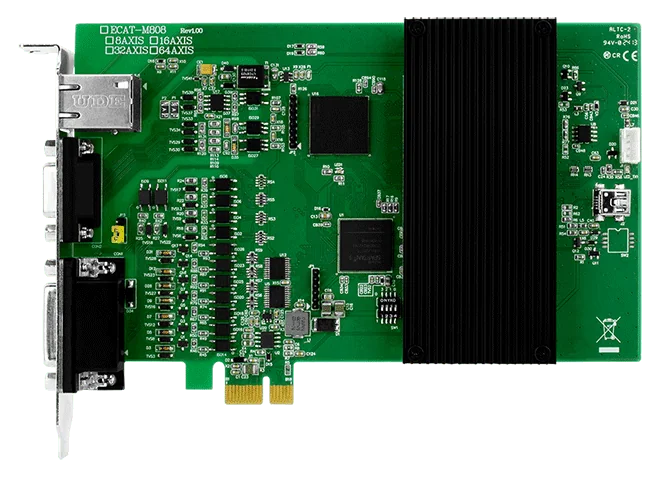

ECAT-M808-64AX/S PCI Express EtherCAT MainDevice-kort, 64-axlad rörelsestyrning
PCI Express EtherCAT MainDevice-kort för rörelse- och I/O-styrning med upp till 64 axlar, med 13 DI, 13 DO och 2 encoder-gränssnitt. Levereras med en DN-26 och en CA-2615M.
- Rörelsestyrning med upp till 64 axlar och upp till 512 EtherCAT-slavar
- EtherCAT-cykeltid ned till 0,5 ms
- Synkroniserad rörelse (E-GEAR, E-CAM), virtuella axlar och linjär interpolation över flera axlar
- 13 digitala ingångar och 13 digitala utgångar på kortet
- 2 encoder-gränssnitt (Quadrant, CW/CCW, Pulse/Dir.) med 32-bitars upplösning och 2-kanalig jämförelseutlösande utgång
- Andra processor med EtherCAT-kommunikationsbevarande
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "ECAT-M808-64AX/S PCI Express EtherCAT MainDevice-kort, 64-axlad rörelsestyrning"
ECAT-M808-64AX/S CR är ett PCI Express EtherCAT MainDevice-kort för PC-baserad rörelse- och I/O-styrning. Det styr upp till 64 axlar och upp till 512 slavar, med en EtherCAT-cykeltid ned till 0,5 ms. Kortets inbyggda processor hanterar rörelse- och I/O-funktionerna, vilket minskar belastningen på värd-PC:n.
Rörelsefunktionerna omfattar synkroniserad rörelse (E-GEAR och E-CAM), virtuella axlar och linjär interpolation över flera axlar. Kortet har även 13 digitala ingångar, 13 digitala utgångar och 2 encoder-gränssnitt med jämförelseutlösande utgångar, så att encoder-återkoppling och diskreta I/O kan hanteras på samma kort.
En andra processor stödjer EtherCAT-kommunikationsbevarande, vilket håller EtherCAT-kommunikationen och processreceptet igång om operativsystemet eller en applikation kraschar. Denna beställningskod inkluderar en DN-26 och en CA-2615M, och kortet levereras med CE-, UKCA-, RoHS- och WEEE-certifiering.
Användningsområden
- Rörelsestyrning
- I/O-styrning
- Datainsamlingssystem
| Portar: | 1 x RJ-45 |
|---|---|
| Product type: | EtherCAT MainDevice board |
| Protokoll: | EtherCAT |
| Interface: | PCI Express x1 |
| Digital inputs: | 13 |
| Digital outputs: | 13 |
| Isolation: | 3000 VDC / 3000 Vrms |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hårdvara | |
|---|---|
| Kontakt | RJ45 x1 DB-26 (hona) DB-15 (hona) |
| Encoder-ingång | |
| Antal axlar | 2 |
| Typ | Kvadrant, CW/CCW, Puls/Rikt. |
| Upplösning | 32-bitars |
| Svarshastighet | 1 MHz |
| Jämförelseutlösningsutgång | 2-ch |
| Digital ingång | |
| Kanaler | 13 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +19 V ~ + 24 V |
| Spänningsnivå för FRÅN | +11 V max. |
| Isolation | 3000 VDC |
| Digital utgång | |
| Kanaler | 13 |
| Typ | Öppen kollektor |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +24 V |
| Lastström | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-buss | |
| Typ | PCI Express x1 |
| EtherCAT | |
| Portar | 1 x RJ-45 |
| Antal axlar | ECAT-M808-8AX max. 8 ECAT-M808-16AX max. 16 ECAT-M808-32AX max. 32 ECAT-M808-64AX max. 64 ECAT-M808-8AX/S max. 8 ECAT-M808-16AX/S max. 16 ECAT-M808-32AX/S max. 32 ECAT-M808-64AX/S max. 64 |
| Antal noder | Max. 512 |
| Dataöverföringsmedium | Ethernet-kabel (min. CAT 5e), skärmad |
| Mekanisk | |
| Mått (mm) | 135 x 192 x 21.5 (W x L x D) |
| Miljö | |
| Driftstemperatur | 0 ~ +60 °C |
| Lagringstemperatur | -20 ~ +70 °C |
| Luftfuktighet | 0 ~ 90 % RF, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
