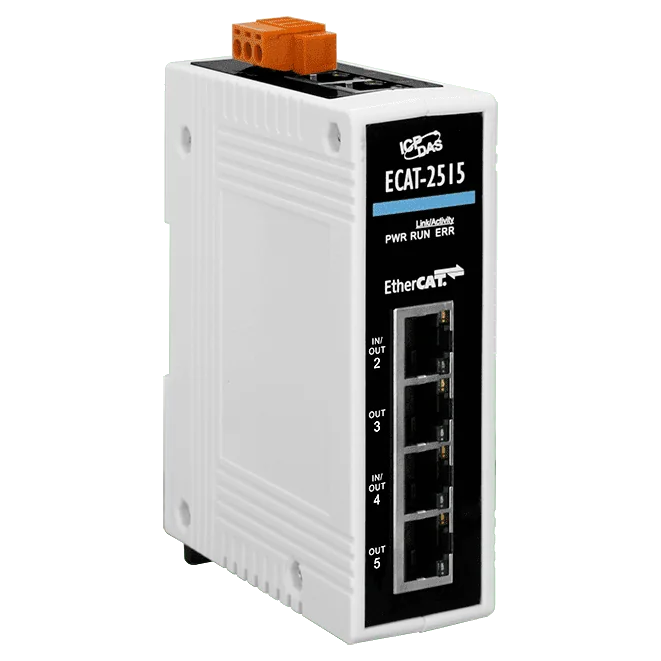

ECAT-2515 EtherCAT-junctionsmodul för SubDevice, 6-port
EtherCAT-junctionmodul för SubDevice med sex RJ-45-portar (1 IN, 5 OUT) för grenad kabeldragning i EtherCAT-nätverk, dimensionerad för upp till 100 m mellan stationer (100BASE-TX).
- Sex RJ-45-portar: 1 IN och 5 OUT för grenad eller daisy chain-kabeldragning
- Stödjer daisy chain och stjärnanslutning
- Upp till 100 m mellan stationer (100BASE-TX)
- Verifierad med EtherCAT conformance test tool
- 4 kV kontaktskydd mot ESD på varje port
- Skydd mot polvändning med ingångsområde +10 ~ +30 VDC
2 375,89 kr per st.
| 1-9 st. | 2 375,89 kr | |
|---|---|---|
| 10-30 st. | 2 309,90 kr | −3 % |
| 31+ st. | 2 265,90 kr | −5 % |
Produktinformation "ECAT-2515 EtherCAT-junctionsmodul för SubDevice, 6-port"
ECAT-2515 CR är en EtherCAT-junctionmodul för SubDevice med 6 portar som gör det möjligt att bygga grenade topologier från ett enda EtherCAT-segment. Dess en IN-port ansluts till det överordnade nätverket och dess fem OUT-portar matar separata grenar, så att långa daisy chain-kopplingar kan ersättas med en mer hanterbar layout.
Uppdelad kabeldragning gör idrifttagning och felsökning enklare. Om en SubDevice går sönder eller en kabel kopplas loss påverkas endast enheterna i samma sektion, och de övriga sektionerna kan fortsätta kommunicera med Main Device-styrenheten. Varje sektion kan sedan felsökas för sig, vilket förkortar felsökningstiden.
Modulen stödjer daisy chain och stjärnanslutning, med upp till 100 m mellan stationer över 100BASE-TX. Den är verifierad med EtherCAT conformance test tool, har 4 kV kontaktskydd mot ESD på varje port och monteras på DIN-skena i ett plasthölje med skydd mot polvändning på matningen +10 ~ +30 VDC.
Användningsområden
- Omvandling av daisy chain-kabeldragning till grenad topologi
- Uppdelad kabeldragning så att ett fel endast påverkar en sektion vid felsökning
- Ringbaserad kabelredundans, enligt beskrivningen för EtherCAT-junctionmoduler
| Portar: | 6 |
|---|---|
| Product type: | EtherCAT junction |
| Protokoll: | EtherCAT |
| Interface: | RJ-45 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| EtherCAT | |
|---|---|
| Portar | 6 x RJ-45 (1 IN; 5-UT) |
| Antal noder | 4 |
| Avstånd mellan stationer | Max. 100 m (100BASE-TX) |
| Ström | |
| Skydd mot omvänd polaritet | Ja |
| Ingångsområde | +10 ~ +30 VDC |
| Förbrukning | 0,06 A @ 24 VDC |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 33 x 127 x 90 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ + 75 °C |
| Lagringstemperatur | -30 ~ + 80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
