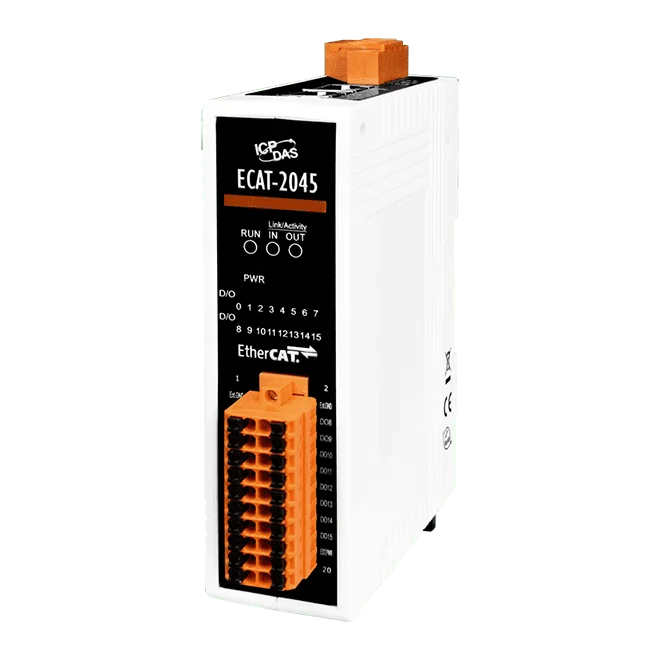

ECAT-2045 EtherCAT SubDevice I/O-modul, isolerad 16-kanals digital utgång (Sink, NPN)
EtherCAT SubDevice-modul med 16 isolerade NPN sink-digitala utgångar, 700 mA per kanal, två RJ-45-bussportar för daisy chain-kablage och DIN-skenmontage.
- 16 isolerade digitala utgångar, öppen kollektor-sink (NPN), 700 mA per kanal
- Lastspänning +3,5 VDC till +50 VDC, isolation 3750 Vrms
- Två RJ-45 EtherCAT-portar som stöder daisy chain-, stjärn-, linje- och ringtopologier
- Upp till 100 m mellan stationer (100BASE-TX), cykeltid 200 µs, distribuerade klockor
- ESD-skydd ±4 kV kontakturladdning för varje kanal
- LED-indikatorer för utgångsstatus, samt utgångsstatus i processdatan
1 649,93 kr per st.
| 1-9 st. | 1 649,93 kr | |
|---|---|---|
| 10-30 st. | 1 594,93 kr | −3 % |
| 31+ st. | 1 561,93 kr | −5 % |
Produktinformation "ECAT-2045 EtherCAT SubDevice I/O-modul, isolerad 16-kanals digital utgång (Sink, NPN)"
Med ECAT-2045 CR får ett EtherCAT-nätverk 16 isolerade digitala utgångar. Varje utgång är en öppen kollektor-sink (NPN) på 700 mA per kanal med en lastspänning på +3,5 VDC till +50 VDC, vilket gör att den kan driva ett brett spektrum av likströmslaster direkt från modulens utgångar.
Två RJ-45-portar gör att modulen kan kopplas i daisy chain, och den kan installeras i stjärn-, linje- eller ringtopologi. Stationer kan ligga upp till 100 m från varandra över 100BASE-TX, och modulen stöder distribuerade klockor med en cykeltid på 200 µs. Utgångarnas status syns både i processdatan och på LED-indikatorer bredvid varje utgång.
Modulen är verifierad med EtherCAT:s konformitetstestverktyg, så den kan konfigureras av valfri EtherCAT-huvudenhet eller konfigurator. ESD-skyddet på ±4 kV kontakturladdning per kanal och isolationen på 3750 Vrms passar installationer i elektriskt bullriga miljöer. Modulen monteras på DIN-skena och arbetar i temperaturområdet -25 ~ +75 °C.
Användningsområden
- Halvledarutrustning
- Metallformning
- Förpackningsmaskiner
- Formsprutning
- Monteringssystem
- Tryckmaskiner
- Robotik
| Portar: | 2 x RJ-45 |
|---|---|
| Product type: | Digital output module |
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Digital outputs: | 16 |
| Isolation: | 3750 Vrms |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plast |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV klass A; Ström: ±1 kV klass A |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt för varje kanal |
| Överspänning (IEC 61000-4-5) | ± 1 kV klass A |
| Digital utgång | |
| Kanaler | 16 |
| Typ | Öppen kollektor (sink, NPN) |
| Lastspänning | +3,5 VDC ~ +50 VDC |
| Lastström | 700 mA/kanal |
| Isolation | 3750 Vrms |
| EtherCAT | |
| Portar | 2 x RJ-45 |
| Avstånd mellan stationer | 100 m max. (100Base-TX) |
| Dataöverföringsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skärmad |
| Cykeltid | 200 us |
| Distribuerade klockor | Ja |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 4 W max. |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
