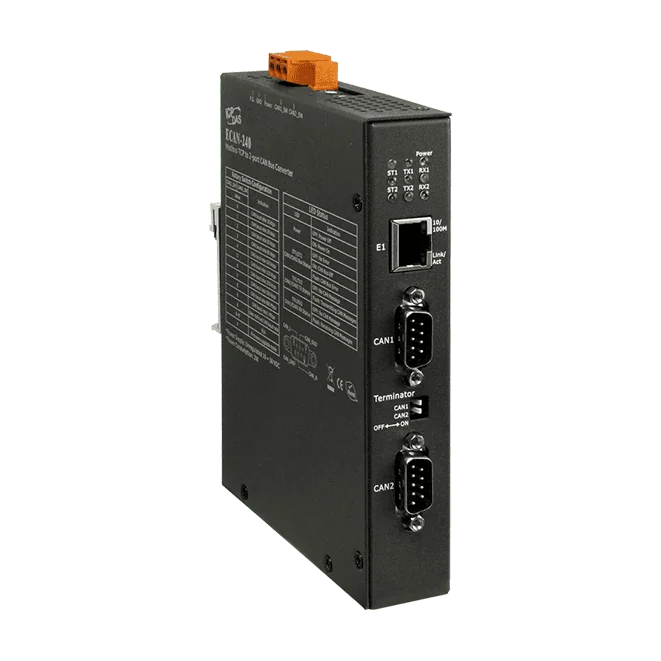

ECAN-240 Modbus TCP till 2-portars CAN-bussgateway
Modbus TCP till 2-portars CAN-bussgateway för koppling av två CAN-nätverk till Ethernet, med isolerade CAN-gränssnitt och DIN-skenmontering.
- Modbus TCP-servergateway mellan Ethernet och två CAN-bussnätverk
- Två CAN-gränssnitt på 9-poliga D-sub-kontakter, kompatibla med ISO 11898-2
- Stöder CAN 2.0A och CAN 2.0B med överföringshastigheter på 10 k ~ 1M bps, inställda med vridbrytare
- Inbyggt 120 ohm terminaleringsmotstånd, aktiverat eller inaktiverat med DIP-omkopplare
- 3000 VDC DC-till-DC- och 2500 Vrms optokopplarisolering på CAN-sidan
- Parkoppling mellan CAN-nätverk över TCP eller UDP
4 179,81 kr per st.
| 1-9 st. | 4 179,81 kr | |
|---|---|---|
| 10-30 st. | 4 058,82 kr | −3 % |
| 31+ st. | 3 970,82 kr | −5 % |
Produktinformation "ECAN-240 Modbus TCP till 2-portars CAN-bussgateway"
ECAN-240 CR är en Modbus TCP till 2-portars CAN-bussgateway. Den kopplar två CAN-bussnätverk till ett Ethernet-nätverk, så att CAN-enheter kan nås från Modbus TCP-klienter och de två CAN-segmenten kan utbyta data via modulen.
Vart och ett av de två CAN-gränssnitten följer ISO 11898-2 och stöder CAN 2.0A- och CAN 2.0B-ramar, med överföringshastigheter från 10 k till 1M bps som ställs in med vridbrytare. Ett inbyggt 120 ohm-terminaleringsmotstånd aktiveras eller inaktiveras med en DIP-omkopplare. CAN-portarna är galvaniskt isolerade, märkta för 3000 VDC för DC-till-DC och 2500 Vrms för optokopplarsteget.
Utöver drift som Modbus TCP-server erbjuder gatewayen parkoppling mellan CAN-nätverk över TCP eller UDP, samt ett transparent läge där TCP (port 10003) eller UDP (port 57540) paket bär CAN-ramar för egen programvara. Metallhöljet är märkt för drift vid -25 ~ +75 °C och monteras på DIN-skena.
Användningsområden
- Integrering av CAN-enheter i industriella Modbus TCP-nätverk
- Koppling av två CAN-bussegment över Ethernet via parkoppling
- Egna TCP- eller UDP-applikationer som kommer åt CAN-ramar direkt
| Portar: | 1 Ethernet, 2 CAN |
|---|---|
| Product type: | CAN Bus Gateway |
| Protokoll: | Modbus TCP |
| Interface: | CAN, Ethernet |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning 6 x CAN-status |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100Base-T(X) |
| Protokoll | Modbus TCP-server, TCP, UDP, HTTP |
| Socketanslutningar | 8 för TCP, 1 för UDP |
| CAN | |
| Portar | 2 |
| Specifikation | ISO 11898-2 CAN 2.0A och CAN 2.0B |
| Baudhastighet | 10 k ~ 1M bit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 ohm terminatormotstånd, aktiverat/inaktiverat via DIP-omkopplare |
| Filter | Ja |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 2 W |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 106.8 x 146.8 x 25.9 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
