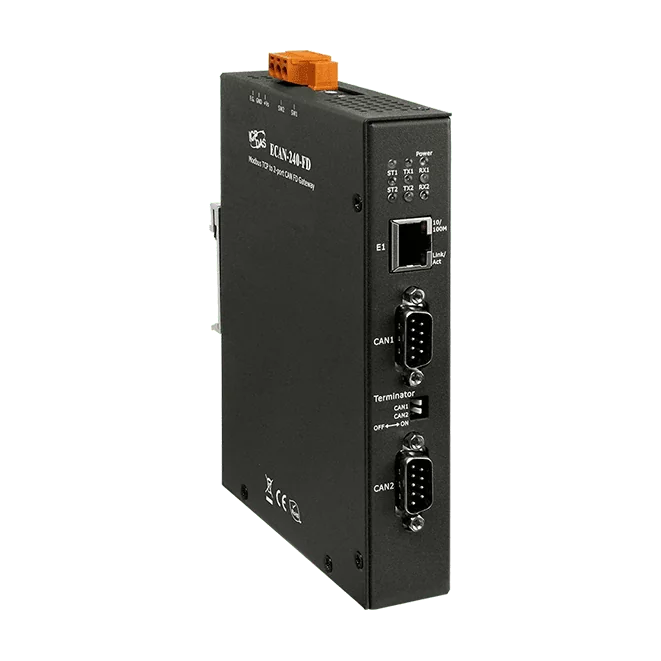

ECAN-240-FD Modbus TCP till 2-portars CAN FD-gateway
Modbus TCP till 2-portars CAN FD-gateway med två CAN-bussgränssnitt, stöd för CAN 2.0 A/B och FD samt DIN-skenmontering för att ansluta CAN-nätverk till Ethernet.
- Två CAN-bussgränssnitt, vardera på en 9-polig D-sub-kontakt
- Stöd för CAN 2.0 A/B och CAN FD, kompatibel med ISO 11898-2
- CAN FD kan växlas mellan standarderna ISO och icke-ISO (Bosch)
- Bithastigheter för CAN FD-datafält från 100 kbps till 10000 kbps; CAN-bithastigheter från 10 kbps till 1000 kbps
- Inbyggd DIP-omkopplare för 120 Ω-avslutningsmotståndet
- Modbus TCP över 10/100 Base-TX Ethernet via en RJ-45-port
4 544,02 kr per st.
| 1-9 st. | 4 544,02 kr | |
|---|---|---|
| 10-30 st. | 4 400,29 kr | −3 % |
| 31+ st. | 4 311,84 kr | −5 % |
Produktinformation "ECAN-240-FD Modbus TCP till 2-portars CAN FD-gateway"
ECAN-240-FD överbryggar CAN- och CAN FD-nätverk till Ethernet med det industriella protokollet Modbus TCP. Det ger en Ethernet-baserad styrenhet eller ett SCADA-system åtkomst till två CAN-bussnätverk via en enda RJ-45-port, så att CAN-enheter kan integreras i ett bredare industriellt nätverk utan egen gateway-programvara.
Modulen har två CAN-bussgränssnitt, vardera på en 9-polig D-sub-kontakt, och stöder CAN 2.0 A/B och CAN FD enligt ISO 11898-2. CAN FD kan växlas mellan standarderna ISO och icke-ISO (Bosch), och en inbyggd DIP-omkopplare aktiverar eller inaktiverar 120 Ω-avslutningsmotståndet på varje buss.
Utöver drift som Modbus TCP-server kan gatewayen även köras i TCP/UDP-transparent läge för CAN- och CAN FD-ramar, eller i CAN-parläge, som kopplar samman två CAN-nätverk över Ethernet via UDP. Beställningskoden ECAN-240-FD CR är den RoHS-godkända versionen av denna modell.
Användningsområden
- Modbus TCP-åtkomst till CAN- och CAN FD-enheter
- TCP/UDP-transparent kommunikation mellan CAN-enheter och Ethernet-klienter
- CAN-parkoppling som länkar två CAN-nätverk över Ethernet via UDP
| Portar: | 2 |
|---|---|
| Product type: | CAN gateway |
| Protokoll: | Modbus TCP |
| Interface: | 10/100 Base-TX, CAN FD |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metall |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning, 3 x CAN1-status, 3 x CAN2-status |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100 Base-TX |
| Protokoll | Modbus TCP, HTTP, BOOTP, TFTP |
| CAN | |
| Portar | 2 |
| Specifikation | ISO 11898-2, CAN 2.0 A/B och FD |
| Baudhastighet | CAN-bithastigheter: 10 k ~ 1 M bps, CAN FD-bithastigheter för datafält: 100 k ~ 10M bps |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | DIP-omkopplare för 120 Ω-terminalresistorn |
| Filter | Ja |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 1.2 W |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 122.0 x 160.0 x 28.0 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
