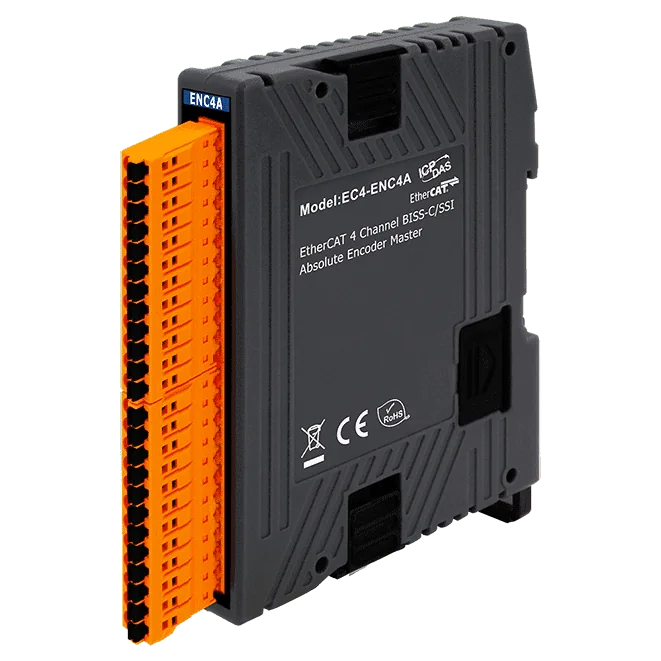

EC4-ENC4A EtherCAT SubDevice-modul, 4-kanals SSI/BiSS-C-encodergränssnitt
Slimmad EtherCAT SubDevice med fyra oberoende SSI- och BiSS-C-absolutencoderkanaler, positionsdata upp till 48 bitar, 10 MHz överföring och samtidig samplning.
- EtherCAT SubDevice med fyra oberoende absoluta encoderkanaler
- SSI- och BiSS-C-gränssnitt (enkelriktad överföring)
- Upp till 48-bitars positionsupplösning med binär eller Gray-kodning
- Högsta överföringsfrekvens 10 MHz med samtidig samplning av alla kanaler
- Automatisk kabelfördröjningskompensation i BiSS-C-läge, med stöd för kabellängder upp till 70 m
- Stöder Free-Run- och Distributed Clock (DC)-driftlägen
8 337,62 kr per st.
| 1-9 st. | 8 337,62 kr | |
|---|---|---|
| 10-30 st. | 8 095,63 kr | −3 % |
| 31+ st. | 7 919,64 kr | −5 % |
Produktinformation "EC4-ENC4A EtherCAT SubDevice-modul, 4-kanals SSI/BiSS-C-encodergränssnitt"
EC4-ENC4A är en slimmad EtherCAT SubDevice som kopplar fyra oberoende absoluta encoderkanaler till ett EtherCAT-nätverk. Varje kanal läser SSI- eller BiSS-C-encoders (enkelriktad), så en och samma modul kan hantera flera axlar, med alla kanaler samplade samtidigt.
Positionsdata behandlas i farten inom EtherCAT-cykeln, och modulen stöder både Free-Run- och Distributed Clock (DC)-drift. Encoderns positionsupplösning är upp till 48 bitar, inklusive fel- och varningsbitar samt CRC i BiSS-C-läge. Överföringen sker med upp till 10 MHz, och BiSS-C-kabelfördröjningar kompenseras automatiskt för kabellängder på upp till 70 meter.
Modulen drar högst 4,5 W från en +24 V DC-matning och har ett plasthölje för montering på DIN-skena eller vägg. Den är specificerad för drift mellan -25 och +75 °C, med encoderingångar fotoisolerade vid 2000 VDC.
Tillämpningar
- Precisionspositionsmätning
| Product type: | EtherCAT SubDevice |
|---|---|
| Protokoll: | EtherCAT |
| Interface: | BiSS-C, SSI |
| Isolation: | 2000 VDC |
| Power input: | +24 V DC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Plast |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 kV klass B; Ström: 1 kV klass B |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje kanal |
| LED-indikatorer | |
| Status | Ström, EtherCAT-status |
| Encoder-ingång | |
| Antal axlar | 4x encoderkanal (0–3) |
| Upplösning | max. 48 bitars position |
| Samplingstyp | Simultan |
| Överföringsgränssnitt | SSI-läge BiSS-C-läge |
| Fotoisolering | 2000 VDC |
| Ingångsnivå | 5V (standard) |
| Frekvens | 10 MHz |
| EtherCAT | |
| Protokoll | EtherCAT |
| Cykeltid | 200 μs |
| Distribuerade klockor | Ja |
| Ström | |
| Ingångsområde | +24 V DC |
| Förbrukning | Maximalt 4,5 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 17.5 × 108 × 90 (W × L × D) |
| Installation | DIN-skena eller väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 %, ingen kondens |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
