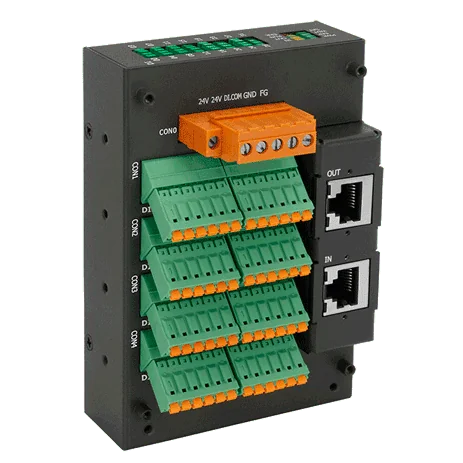

EC2-P32 EtherCAT-slavmodul I/O, 32-kanals isolerad digital ingång
EtherCAT-slavmodul med 32 isolerade digitala ingångar, två RJ-45-bussportar för serieanslutning och en löstagbar plintkoppling för skalbar distribuerad I/O.
- 32 isolerade digitala ingångar, isolering märkt 3750 VDC
- Stöd för våta (sink och source) och torra (source) kontakter
- Två RJ-45 EtherCAT-portar med serieanslutning (daisy chain)
- Upp till 100 m mellan stationer (100BASE-TX)
- Processdata och LED-indikatorer för ingångsstatus
- On-the-fly-bearbetning med distribuerade klockor och 100 µs cykeltid
2 474,89 kr per st.
| 1-9 st. | 2 474,89 kr | |
|---|---|---|
| 10-30 st. | 2 397,89 kr | −3 % |
| 31+ st. | 2 353,89 kr | −5 % |
Produktinformation "EC2-P32 EtherCAT-slavmodul I/O, 32-kanals isolerad digital ingång"
EC2-P32 är en EtherCAT-slavmodul för I/O som ger 32 isolerade digitala ingångar till ett EtherCAT-nätverk. Dess två RJ-45-portar gör det möjligt att koppla moduler i serie (daisy chain), vilket minskar kabeldragningen när antalet I/O-punkter växer.
Ingångarnas tillstånd finns tillgängliga som processdata för EtherCAT-mastern och visas dessutom med LED-indikatorer på modulen, så att status kan kontrolleras lokalt vid driftsättning och felsökning. Modulen stöder on-the-fly-bearbetning och distribuerade klockor med en cykeltid på 100 µs, och ingångarna har ett lågpassfilter. Varje ingång är isolerad för 3750 VDC.
Välj EC2-P32 när du behöver en kompakt ingångsstation med 32 kanaler, för DIN-skenmontage eller väggmontage, som stöder både våta (sink och source) och torra (source) kontakter.
Användningsområden
- Distribuerad insamling av digitala ingångar i EtherCAT-nätverk
| Portar: | 2 |
|---|---|
| Product type: | Remote I/O |
| Protokoll: | EtherCAT |
| Interface: | 2 x RJ-45 |
| Digital inputs: | 32 |
| Isolation: | 3750 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal, IP40 |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 kV klass B; Ström: 1 kV klass B |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ± 1 kV klass A |
| Digital ingång | |
| Kanaler | 32 |
| Typ | Våt (Sink och Source) / Torr (Source) |
| Spänningsnivå för TILL | Våt kontakt: +10 V ~ +24 V Torr kontakt: Ansluten till GND |
| Spänningsnivå för FRÅN | Våt kontakt: +4 V max. Torr kontakt: Öppen |
| Isolation | 3750 VDC |
| EtherCAT | |
| Portar | EtherCAT, 2 x RJ45 |
| Nod-ID | Up to 256 |
| Avstånd mellan stationer | Max. 100 m (100Base-Tx) |
| Dataöverföringsmedium | Ethernet/EtherCAT-kabel(min. CAT5), skärmad |
| Cykeltid | 100 us |
| Distribuerade klockor | Ja |
| Ström | |
| Ingångsområde | +24 VDC |
| Förbrukning | 3 W |
| Mekanisk | |
| Hölje | Metall med IP40 |
| Mått (mm) | 83 x 122 x 65 (W x L x D) |
| Installation | DIN-skena eller väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
