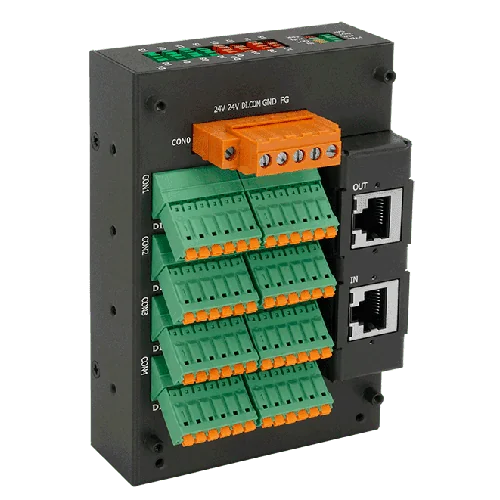

EC2-P16C16 EtherCAT-slavmodul för I/O, 16 DI- och 16 DO-kanaler
EtherCAT-slavmodul för I/O med 16 isolerade digitala ingångar och 16 digitala utgångar, daisy chain-kabling via två RJ-45-portar och upp till 100 m mellan stationer.
- EtherCAT-slav med on-the-fly-bearbetning och nod-ID upp till 256
- 16 digitala ingångar och 16 digitala utgångar inbyggda
- Två RJ-45-bussportar med stöd för daisy chain, upp till 100 m mellan stationer (100BASE-TX)
- Ingångsisolering på 3750 VDC och utgångsisolering på 3000 VDC
- Konfigurerbara startvärden och utgångsbibehållning efter tillståndsändring i state machine
- Lågpassfilterfunktion och LED-indikatorer för I/O-status
2 598,16 kr per st.
| 1-9 st. | 2 598,16 kr | |
|---|---|---|
| 10-30 st. | 2 520,77 kr | −3 % |
| 31+ st. | 2 465,49 kr | −5 % |
Produktinformation "EC2-P16C16 EtherCAT-slavmodul för I/O, 16 DI- och 16 DO-kanaler"
EC2-P16C16 är en EtherCAT-slavmodul som lägger till 16 digitala ingångar och 16 digitala utgångar i ett EtherCAT-nätverk. De två RJ-45-bussportarna gör det möjligt att koppla stationer i daisy chain, vilket minskar antalet kablar som behövs i ett distribuerat system.
Ingångarna accepterar våta kontakter i sink- eller source-konfiguration samt torra kontakter, och ingångskanalerna är galvaniskt isolerade med 3750 VDC. Utgångarna är av typen open collector sink med en intern frihjulsdiod, dimensionerade för 500 mA per kanal och högst 40 VDC lastspänning. Kanalstatus kan läsas från processdatan eller kontrolleras via LED-indikatorerna.
Modulen har godkänts av EtherCATs konformitetstestverktyg, så kompatibla masters och konfigurerare kan använda den direkt. Utgångsvärden vid start kan konfigureras, utgångarna kan bibehållas efter en tillståndsändring i state machine, och modulen matas från +24 VDC med en förbrukning på 3 W.
Användningsområden
- Distribuerad digital I/O för EtherCAT-baserade maskin- och automationsnätverk
- Övervakning av brytare och sensorer med våta eller torra kontakter
- Styrning av digitala utgångar till ställdon och indikatorer i EtherCAT-system
| Portar: | 2 x RJ45 |
|---|---|
| Product type: | I/O module |
| Protokoll: | EtherCAT |
| Interface: | 2 x RJ-45 |
| Digital inputs: | 16 |
| Digital outputs: | 16 |
| Isolation: | 3750 VDC (DI), 3000 VDC (DO) |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal, IP40 |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 kV klass B; Ström: 1 kV klass B |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ± 1 kV klass A |
| Digital ingång | |
| Kanaler | 16 |
| Typ | Våt (Sink och Source) / Torr (Source) |
| Spänningsnivå för TILL | Våt kontakt: +10 V ~ +24 V Torr kontakt: Ansluten till GND |
| Spänningsnivå för FRÅN | Våt kontakt: +4 V max. Torr kontakt: Öppen |
| Isolation | 3750 VDC |
| Digital utgång | |
| Kanaler | 16 |
| Typ | Öppen kollektor (sink), med intern frihjulsdiod |
| Lastspänning | 40 VDC max. |
| Lastström | 500 mA/kanal (sänk) |
| Isolation | 3000 VDC |
| EtherCAT | |
| Portar | EtherCAT, 2 x RJ45 |
| Nod-ID | Up to 256 |
| Avstånd mellan stationer | Max. 100 m (100Base-Tx) |
| Dataöverföringsmedium | Ethernet/EtherCAT-kabel(min. CAT5), skärmad |
| Cykeltid | 100 us |
| Distribuerade klockor | Ja |
| Ström | |
| Ingångsområde | +24 VDC |
| Förbrukning | 3 W |
| Mekanisk | |
| Hölje | Metall med IP40 |
| Mått (mm) | 83 x 122 x 65 (W x L x D) |
| Installation | DIN-skena eller väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
