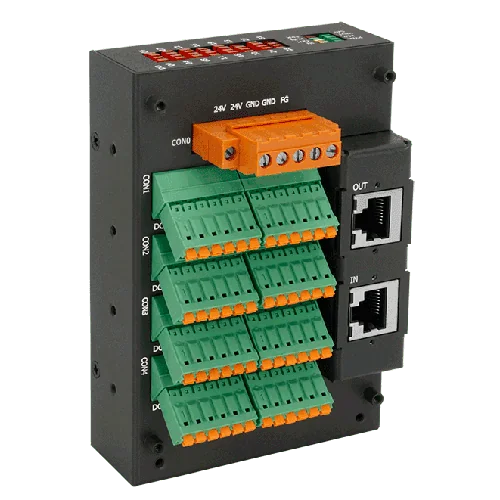

EC2-C32 EtherCAT-slavmodul för I/O, 32-kanals isolerad digitalutgång
EtherCAT-slavmodul med 32 isolerade open-collector-digitalutgångar, seriekoppling över två RJ-45-portar och en cykeltid på 100 µs.
- 32 isolerade open-collector-digitalutgångar (sink) med intern frihjulsdiod och 3000 VDC isolation
- EtherCAT-slav med två RJ-45-portar som stödjer seriekoppling (daisy chain)
- Maximalt avstånd mellan stationer på 100 m (100BASE-TX)
- 100 µs cykeltid med distribuerade klockor
- Konfigurerbara utgångsvärden vid start och utgångar som behåller sina värden efter tillståndsmaskinsändring
- LED-indikatorer för I/O-status och löstagbar plintkontakt
2 639,88 kr per st.
| 1-9 st. | 2 639,88 kr | |
|---|---|---|
| 10-30 st. | 2 562,88 kr | −3 % |
| 31+ st. | 2 507,89 kr | −5 % |
Produktinformation "EC2-C32 EtherCAT-slavmodul för I/O, 32-kanals isolerad digitalutgång"
EC2-C32 är en EtherCAT-slavmodul för I/O som lägger till 32 isolerade digitala utgångar i ett EtherCAT-nätverk. Varje utgång är av open-collector-typ med sänkande (sink) funktion och en intern frihjulsdiod, med en maximal lastspänning på 40 VDC och en isolation på 3000 VDC. Det gör modulen lämplig för ingenjörer som behöver ett kompakt, distribuerat utgångsblock på en enda fältbussnod.
Två RJ-45-bussportar gör det möjligt att koppla moduler i serie (daisy chain), vilket minskar kabeldragningen jämfört med stjärnkopplade lösningar. Stationerna kan ligga upp till 100 m från varandra över 100BASE-TX, och modulen stödjer distribuerade klockor med en cykeltid på 100 µs. Utgångarnas tillstånd kan avläsas både via LED-indikatorerna och i processdatat.
Utgångarnas beteende anpassas efter applikationen: värden vid start kan konfigureras, och utgångarna behåller sina värden efter en tillståndsmaskinsändring. Modulen är placerad i ett metallhölje med skyddsklass IP40 och monteras på DIN-skena eller vägg.
Användningsområden
- Distribuerad styrning av digitala utgångar i EtherCAT-nätverk
- I/O-utbyggnad för industriell automation
| Portar: | 2 x RJ-45 |
|---|---|
| Product type: | EtherCAT Slave I/O Module |
| Protokoll: | EtherCAT |
| Interface: | EtherCAT |
| Digital outputs: | 32 |
| Isolation: | 3000 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal, IP40 |
Specifikationer
| EMS-skydd | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 kV klass B; Ström: 1 kV klass B |
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Överspänning (IEC 61000-4-5) | ± 1 kV klass A |
| Digital utgång | |
| Kanaler | 32 |
| Typ | Öppen kollektor (sink), med intern frihjulsdiod |
| Lastspänning | 40 VDC max. |
| Lastström | 150 mA/kanal (sänk) @ 25 ℃ 100 mA/kanal (sänk) @ 60 ℃ |
| Isolation | 3000 VDC |
| EtherCAT | |
| Portar | EtherCAT, 2 x RJ45 |
| Nod-ID | Up to 256 |
| Avstånd mellan stationer | Max. 100 m (100Base-Tx) |
| Dataöverföringsmedium | Ethernet/EtherCAT-kabel(min. CAT5), skärmad |
| Cykeltid | 100 us |
| Distribuerade klockor | Ja |
| Ström | |
| Ingångsområde | +24 VDC |
| Förbrukning | 3 W |
| Mekanisk | |
| Hölje | Metall med IP40 |
| Mått (mm) | 83 x 122 x 65 (W x L x D) |
| Installation | DIN-skena eller väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
