DNP-211 DNP3-master till Modbus TCP-servergateway
Gateway som avfrågar DNP3-outstations som master och presenterar deras data för Modbus TCP-klienter som Modbus TCP-server, utan ändringar i DNP3-nätverket.
- Läser och skriver DNP3-outstation-data och tillhandahåller den via ett Modbus TCP-serverinterface
- DNP3-sidan stöder TCP-, UDP- och seriella anslutningar
- Upp till 32 DNP3-outstations och 16 Modbus TCP-klientanslutningar
- Stöder DNP3-datagrupperna 1, 10, 12, 20, 30, 40 och 41
- Stöder Modbus-funktionskoderna 1, 2, 3, 4, 15 och 16
- 8192 digitala I/O-bitar och 2048 räknar- och analogkanaler
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produktinformation "DNP-211 DNP3-master till Modbus TCP-servergateway"

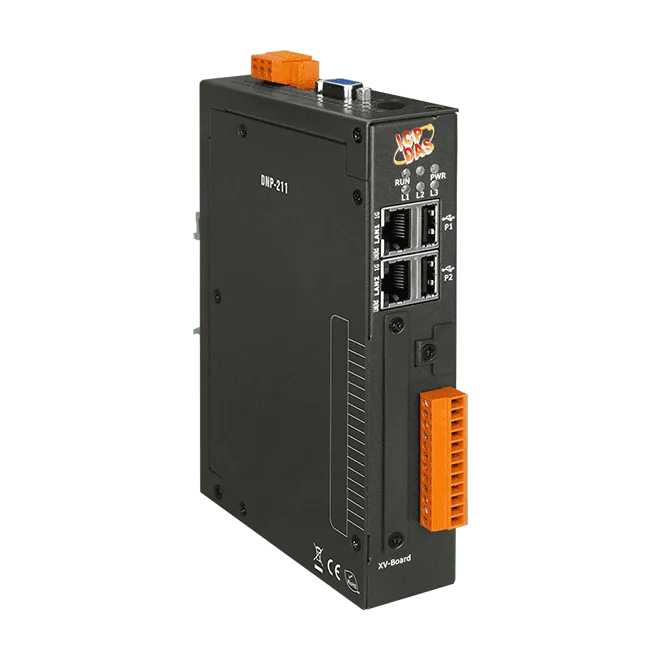

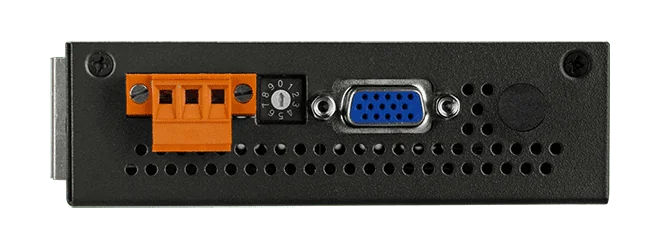

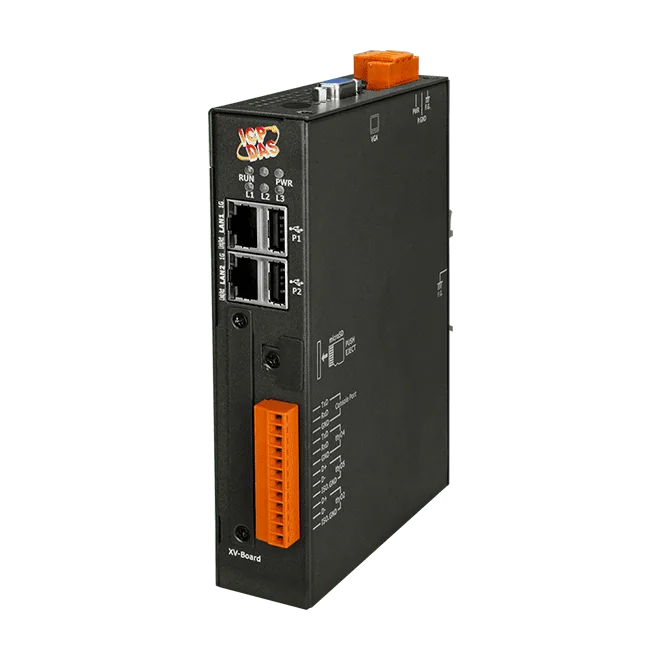

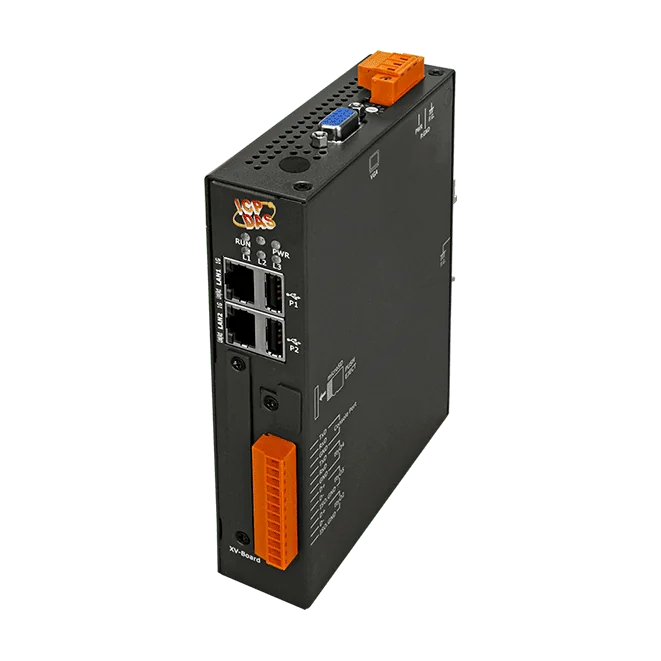

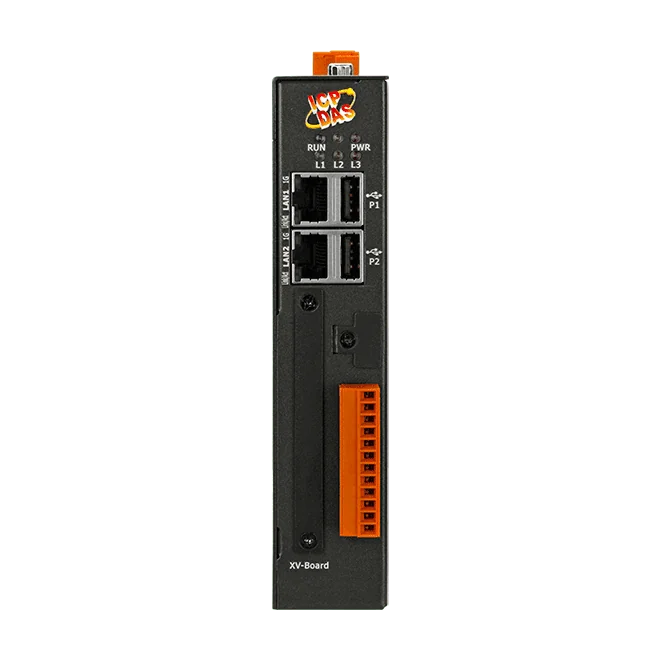

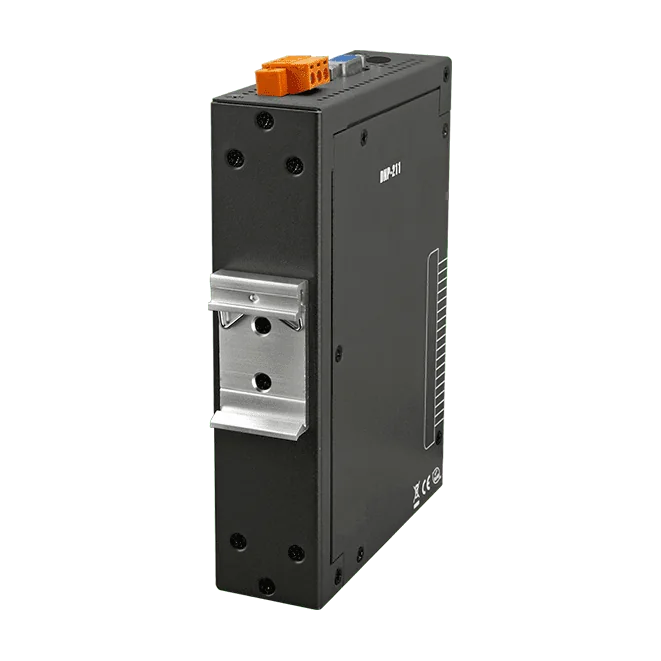

Den DNP-211 CR överbryggar DNP3-fältenheter och Ethernet-baserade Modbus TCP-masters. På DNP3-sidan fungerar den som master, läser från och skriver till outstations över TCP, UDP eller seriell anslutning. På Modbus-sidan är den en server som tar emot förfrågningar från Modbus TCP-klienter och antingen svarar direkt eller vidarebefordrar relevant DNP3-data.
Mappningen mellan DNP3-punkter och Modbus-adresser görs i DNP-211-verktyget, så befintliga DNP3-nätverk kan exponeras för en Modbus TCP-värd utan att fältenheterna behöver kopplas om. Anslutningsstatus för outstations finns också på en Modbus-adress, vilket hjälper övervakningslogiken att upptäcka en förlorad länk.
Kapaciteten omfattar upp till 32 DNP3-outstations och 16 Modbus TCP-klientanslutningar, med 8192 digitala I/O-bitar och 2048 kanaler vardera för räknar- och analoga punkter. Den är ett lämpligt val när en ingenjör behöver en kompakt DIN-skenegateway med metallhölje och ett brett matningsspänningsområde på 12 till 48 VDC.
Användningsområden
- Integrering av DNP3-outstations, RTU:er och IED:er med Modbus TCP-mastersystem
- SCADA-kommunikation inom energi- och vattenförsörjning, till exempel hos el- och vattenbolag
- Anslutning av befintliga DNP3-nätverk till Ethernet-baserade Modbus TCP-masters
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Gränssnitt: | Ethernet, RS-232, RS-485, USB |
| Hölje: | Metall |
| Montering: | DIN-skena, vägg |
| Portar: | 2 |
| Produkttyp: | Gateway |
| Protokoll: | DNP3, Modbus TCP |
| Strömingång: | +12 ~ +48 VDC |
| Isolation: | RS-485-port 2500 VDC |
Specifikationer
| Programvara | |
|---|---|
| OS | Linux-kärna 3.2.14 |
| Protokoll | Modbus TCP-server: • Funktion: 1, 2, 3, 4, 15, 16 • anslutning: max. 16 Modbus TCP-klienter DNP3-master: • anslutning: max. 32 DNP3-outstations • Datagrupp: 1, 10, 12, 20, 30, 40, 41 • Datapunkter: DI: 8192 DO: 8192 Räknare: 2048 AI: 2048 AO: 2048 |
| Service | SFTP-server |
| Huvudenhet | |
| CPU | Cortex-A8, 1 GHz |
| Systemminne | 512 MB DDR3 SDRAM |
| Realtidsklocka | Ja (ger sekunder, minuter, timmar, veckodag, månad, år) |
| Watchdog-timer | Ja, dubbel watchdog-timer |
| Display | |
| Signal | VGA (analog RGB) |
| LED-indikatorer | |
| Status | 1 x PWR (Power) 1 x RUN (Running) 1 x L1 1 x L2 1 x L3 |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100/1000 Base-TX |
| COM-portar | |
| Portar | 1 x RS-232 (Konsol, icke isolerad) 1 x RS-232, icke isolerad 1 x RS-485, icke isolerad 1 x RS-485 (2500 VDC, galvaniskt isolerad) |
| USB | |
| Portar | 2 |
| Specifikation | USB 2.0 (Värd) |
| Ström | |
| Ingångsområde | +12 VDC ~ +48 VDC |
| Förbrukning | 4.8 W |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 35 x 167 x 119 (W x L x H) |
| Installation | DIN-skena eller väggmontering (tillval) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -40 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

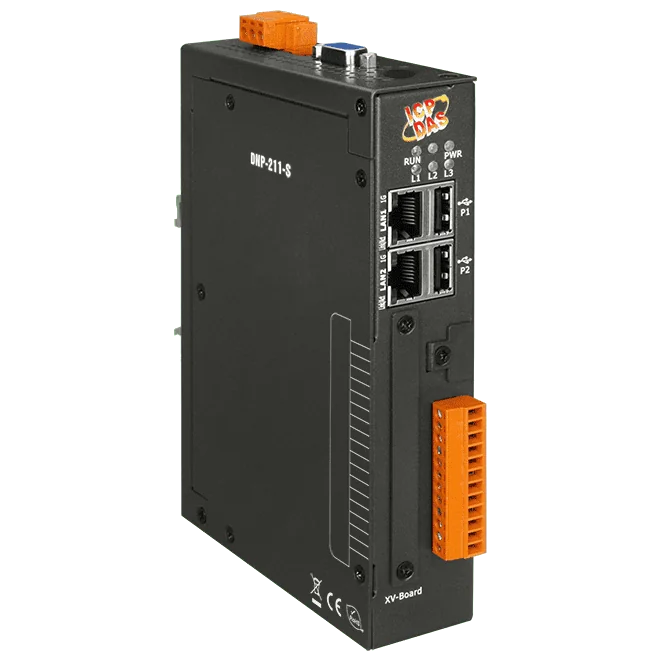

DNP-211-S överbryggar Modbus TCP-fältenheter och DNP3-mastersystem. Den pollar flera Modbus TCP-servrar och presenterar deras data som en DNP3-outstation, så att ett mastersystem kan läsa och styra de underliggande enheterna utan att behöva en inbyggd Modbus-drivrutin.Gatewayn tar emot DNP3 över RS-485, TCP/IP eller UDP och stödjer data av typerna Binary, Binary Output, Analog och Analog Output. Analoga värden kan hanteras som word, int32, float eller double. Mappning mellan Modbus TCP-adresser och DNP3-punkter görs i verktygsprogramvaran DNP-211-S, och DNP3-sidan rapporterar status för Modbus TCP-anslutningen.Enheten är avsedd för installationer inom energi-, vatten- och SCADA-system och har metallhölje, matning på 12 till 48 VDC samt montering på DIN-skena eller, som option, väggmontering. Den är specificerad för drift mellan -25 och +75 °C.AnvändningsområdenIntegrering av SCADA-mastersystem med Modbus TCP-enheterKommunikation för el- och vattenförsörjningAnslutning av RTU:er och IED:er till ett DNP3-mastersystem
