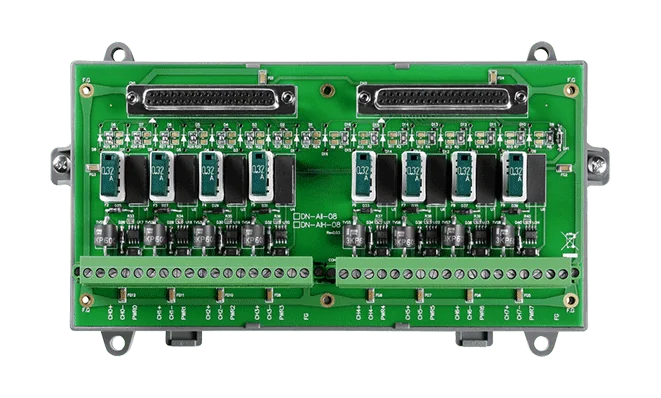

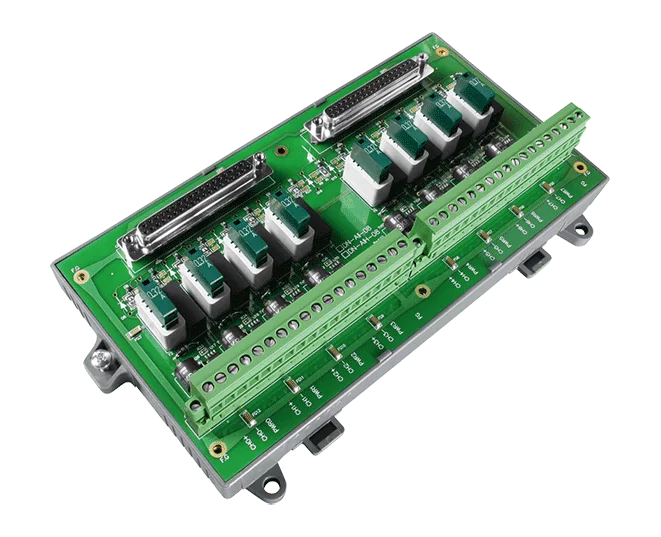

DN-AII-08 Strömingångs-terminalkort, 8-kanals aktiv/passiv slinga
Terminalkort för 8-kanals analog strömingång med isolerad, överströmsskyddad slingmatning för aktiv och passiv slingkoppling. Passar för DIN-skena- eller väggmontering.
- 8 strömingångskanaler som stödjer aktiv och passiv slingkoppling
- Isolerad slingmatningskälla för fältenheter
- Kortslutningsskydd med begränsning av slingströmmen på den isolerade matningen
- Avtagbara säkringar skyddar slingenheter mot höga inkopplingsströmmar
- Fysisk indikator visar när en säkring har gått
- Montering på DIN-skena eller vägg, 135 x 214,6 x 25,5 mm
4 388,80 kr per st.
| 1-9 st. | 4 388,80 kr | |
|---|---|---|
| 10-30 st. | 4 168,81 kr | −5 % |
| 31+ st. | 3 948,82 kr | −10 % |
Produktinformation "DN-AII-08 Strömingångs-terminalkort, 8-kanals aktiv/passiv slinga"
DN-AII-08 CR är ett terminalkort för analoga strömingångsmoduler. Det ansluter fältsignaler till ingångskanalerna och mäter även den analoga strömmen, vilket gör det lämpligt för system där ingången är en strömslinga.
Kortet försörjer fältenheter med isolerad slingmatning och stödjer både aktiv och passiv slingkoppling på sina 8 kanaler. Den isolerade matningen är kortslutningsskyddad: slingströmmen begränsas vid kortslutning eller när strömmen blir för hög. Avtagbara säkringar skyddar slingenheter mot höga inkopplingsströmmar, och varje säkring visar en fysisk indikator när den har gått.
Kortet mäter 135 x 214,6 x 25,5 mm och monteras på DIN-skena eller på vägg. Det är specificerat för en driftstemperatur på -25 ~ 75 °C och 5 ~ 95 % RF, icke-kondenserande.
Användningsområden
- Anslutning av fältenheter i strömslingor med aktiva eller passiva slingor
| Analoga ingångar: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ 75 °C |
| Montering: | DIN-skena och vägg |
| Produkttyp: | Terminerings kort |
| Isolation: | Isolerad loop-matning |
Specifikationer
| Analog ingång | |
|---|---|
| Kanaler | 8 (stöder aktiv och passiv loopkoppling) |
| Mekanisk | |
| Mått (mm) | 135 x 214.6 x 25.5 |
| Installation | DIN-skena och väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ 75 °C |
| Luftfuktighet | 5 ~ 95 % RH, icke-kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Tillbehör
DB37 hane till hona, med formgjuten kabel, 45º, 10 m.
DB37 hane till hona, med formgjuten kabel, 45º, 1 m.
DB37-kabel hane till hane, 1 m.
DB37-kontakt hane till hona, med formgjuten kabel, 45º, 2 m.
DB37 hane till hona, med formgjuten kabel, 45º, 3 m.
DB37 hane till hona, med formgjuten kabel, 45º, 5 m.
Liknande produkter
DN-AIH-08 är en plintkortsenhet för HART-analoga ingångsmoduler. Den mäter den analoga signalen på vardera av sina 8 kanaler och kan dessutom leverera isolerad slingmatning till fältenheter, så att både aktiva och passiva slingkopplingar kan användas.Kortet har kortslutningsskydd på den isolerade matningsutgången. Vid kortslutning eller för hög ström begränsas slingströmmen. Avtagbara säkringar skyddar slingenheterna mot höga inkopplingsströmmar, och varje säkring har en fysisk indikator som visar när den har gått.Lämplig för HART-analoga ingångsinstallationer där fältenheter behöver anslutas i antingen aktiv eller passiv slingkonfiguration.Monteras på DIN-skena eller vägg, med måtten 135 x 214,6 x 25,5 mm.AnvändningsområdenAnslutning av HART-analoga fältenheter till HART-analoga ingångsmodulerSlingmatad fältinstrumentering som kräver isolerad passiv slingmatningIndustriella installationer som kräver skyddad analog slingkabeldragning

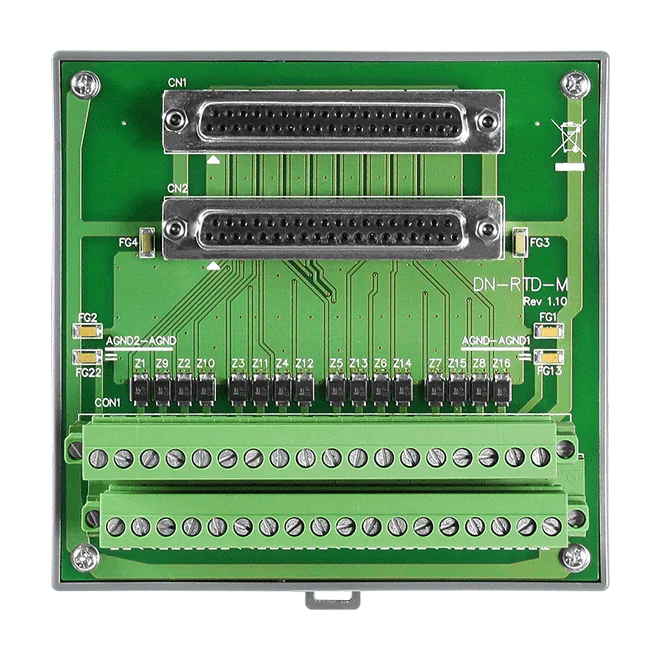

DN-RTD-M CR är ett kopplingskort för RTD-ingångsmoduler. Det ger ingenjörer en ordnad anslutningspunkt för fältkablage innan signalerna når RTD-ingångsmodulen, och dess fotavtryck är hållet litet för att matcha övriga mini-kopplingskort i sortimentet.Med måtten 112 x 117 x 29 mm passar det i styrskåp där utrymmet är begränsat. Det kan monteras på DIN-skena eller direkt på vägg, och det är specificerat för en driftstemperatur på -25 ~ 75 °C med 5 ~ 95 % RH, icke-kondenserande luftfuktighet.Stiftbeteckningar och kopplingsdetaljer tillhandahålls av tillverkaren för installation.AnvändningsområdenKabeldragning av RTD-givare till RTD-ingångsmoduler i styrskåpKompakt I/O-kabeldragning där utrymmet är begränsat

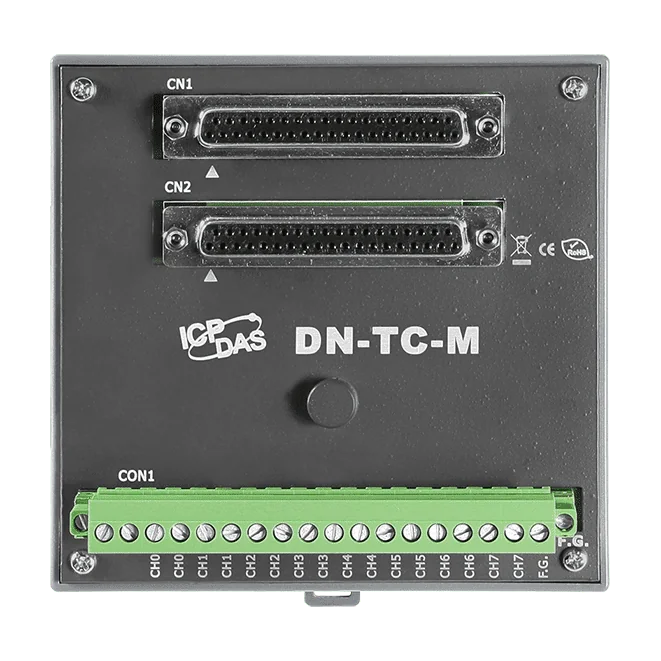

Den DN-TC-M CR är ett termineringskort för ingångsmoduler för termoelement. Den inbyggda kallpunktskompensationen (CJC) hjälper till att mäta temperaturen mer exakt genom att korrigera för temperaturen vid anslutningsplintarna.Kortet är litet och har samma fotavtryck som övriga minitermineringskort i serien, vilket ger enhetliga panellayouter när flera kort installeras tillsammans. Det kan monteras på DIN-skena eller på vägg.Viktiga specifikationspunkter:8 termoelementkanalerDriftstemperatur -25 ~ 75 °C, luftfuktighet 5 ~ 95 % RF, icke-kondenserandeMått 112 x 117 x 29 mmAnvändningsområdenTemperaturmätning med termoelementPanelmonterad termineringslösning för ingångsmoduler för termoelement

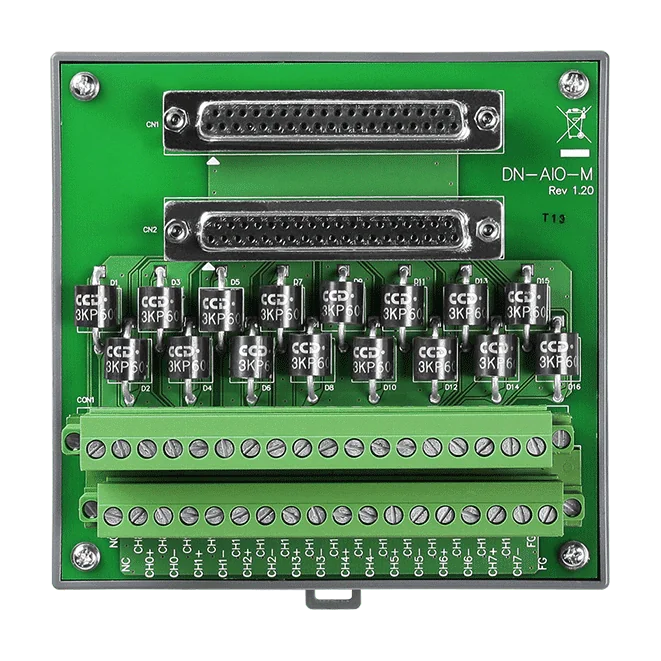

The DN-AIO-M CR är ett universellt anslutningskort för analoga ingångs- och utgångsmoduler. Det är utformat som en allmän kopplingspunkt för de flesta typer av analogmoduler, så att ett och samma kort kan användas i ett antal installationer för analog I/O.Dess yta är liten, i linje med andra mini-anslutningskort, vilket gör det lättare att placera i styrskåp där utrymmet är begränsat. Det kan monteras på DIN-skena eller på vägg.Stiftkonfiguration och kopplingsinformation omfattar spännings- och strömingångs- och utgångskonfigurationer.Driftområde på -25 ~ 75 °C och 5 ~ 95 % RF, icke kondenserande.Är märkt med CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenAnslutning av fältkablage för analoga ingångsmodulerAnslutning av fältkablage för analoga utgångsmodulerKompakta kopplingspunkter i styrskåp och installationer
