DN-8P8C-CA DAQ-dotterkort, 8-kanaliga digitala utgångar och 8-kanaliga räkneingångar
Externt dotterkort som lägger till 8 PWM-kapabla digitala utgångar och 8 höghastighetsräkneingångar till kompatibla ICP DAS-moduler, med lastspänning utökbar till +50 V.
- 8 digitala utgångskanaler med PWM-stöd och 8 räkneingångskanaler
- Lastspänning utökbar från +3,5 till +50 V för PWM-utgång och räkneingång
- Digitala utgångar av sink-typ, specificerade för 200 mA per kanal
- Digital ingång med svarshastighet på 500 kHz
- Omkopplare SW1 väljer ingångsspänningsområden, från +12 till +50 VDC eller +3,5 till +5 VDC
- ESD-skydd på ±4 kV kontakturladdning per anslutning (IEC 61000-4-2)
911,17 kr per st.
| 1-9 st. | 911,17 kr | |
|---|---|---|
| 10-30 st. | 867,26 kr | −5 % |
| 31+ st. | 812,37 kr | −11 % |
Produktinformation "DN-8P8C-CA DAQ-dotterkort, 8-kanaliga digitala utgångar och 8-kanaliga räkneingångar"

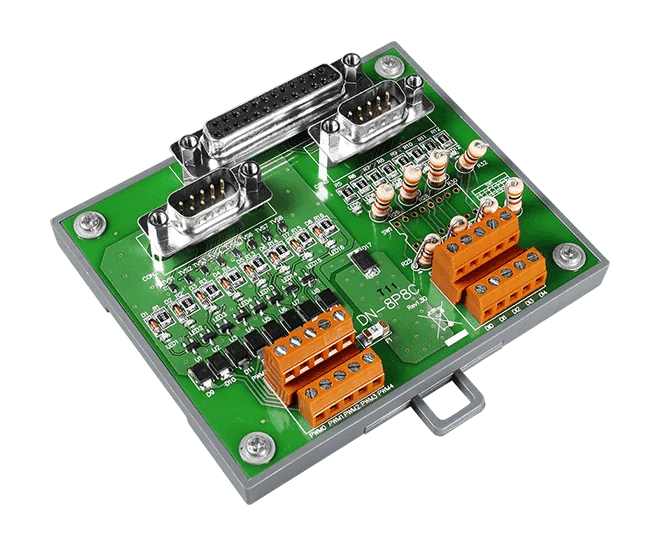

DN-8P8C-CA CR är ett DAQ-dotterkort som utökar kompatibla ICP DAS-styrmoduler med 8 digitala utgångskanaler och 8 räkneingångskanaler. Det är avsett för ingenjörer som bygger kostnadseffektiva analoga styrsystem och som behöver PWM-utgång eller snabb pulsräkning vid lastspänningar högre än vad värdmodulen klarar.
Kortet fungerar tillsammans med modulerna I-8088W, I-87088W, CAN-2088 och I-7088. Lastspänningen för PWM-utgångarna och den höghastighetsräknare kan höjas från +3,5 V till upp till +50 V. Varje digital utgång är av sink-typ och klarar 200 mA per kanal, och de digitala ingångarna har en svarstid på 500 kHz. En omkopplare SW1 väljer mellan två ingångsspänningsområden, så kortet kan anpassas till den signalnivå som används.

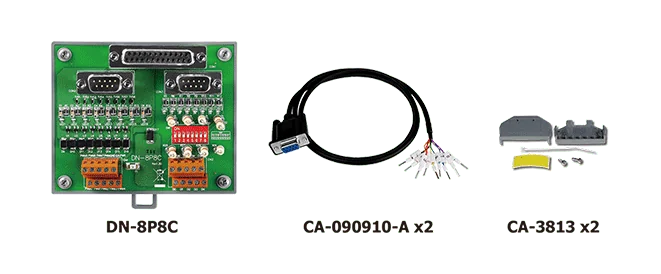

Varje anslutning är skyddad mot ESD upp till ±4 kV kontakturladdning (IEC 61000-4-2). Kortet är specificerat för -25 till +75 °C och monteras på DIN-skena eller vägg. Denna beställningskod inkluderar två kablar CA-090910-A och två kontaktskydd CA-3813.
Användningsområden
- Analoga styrsystem
- PWM-styrd lastreglering
- Snabb pulsräkning
- Utökning av I/O för kompatibla ICP DAS-moduler till högre lastspänningar
| Digitala ingångar: | 8 |
|---|---|
| Digitala utgångar: | 8 |
| Driftstemperatur: | -25 ~ +75 °C |
| Montering: | DIN-skena, vägg |
| Produkttyp: | DAQ-dotterkort |
Specifikationer
| EMS-skydd | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV kontakt för varje terminal |
| Digital ingång | |
| Kanaler | 8 |
| Typ | Våt kontakt |
| Spänningsnivå för TILL | SW1 AV: +12 till +50 VDC SW1 PÅ: +3,5 till +5 VDC |
| Spänningsnivå för FRÅN | SW1 AV: +4 VDC max. SW1 PÅ: +1 VDC max. |
| Svarshastighet | 500 kHz |
| Ingångsimpedans | SW1 AV: 3 kΩ, 1 W SW1 PÅ: - |
| Överspänningsskydd | SW1 AV: 54 VDC SW1 PÅ: 5 VDC |
| Digital utgång | |
| Kanaler | 8 |
| Sänk/Källa (NPN/PNP) | Sänk |
| Lastspänning | +3,5 VDC ~ +50 VDC |
| Lastström | 200 mA/kanal |
| Mekanisk | |
| Mått (mm) | 103 mm x 96 mm x 30 mm (L x W x H) |
| Installation | DIN-skena eller väggmontering |
| Miljö | |
| Driftstemperatur | -25 to +75°C |
| Luftfuktighet | 10 ~ 95 % RF, ej kondens |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
