DN-843I-CT-10 3-kanals 10 A AC/DC-strömtransformatormodul
Strömtransformatormodul med tre kanaler som omvandlar ±10 A AC/DC-ingångar till ±10 V-utgångar, med 3000 VDC isolation för analoga ingångsmoduler som I-7017 och I-87017.
- Tre kanaler, var och en med ±10 A AC/DC-ingång
- Linjär dämpning från ±10 A till ±10 V-utgång
- 3000 VDC isolation inom modulen och 3000 Vrms isolation mellan kanalerna
- Strömtransformator med massiv kärna, 20,4 x 10,4 mm innerdiameter
- Noggrannhet på 1 % av FSR med 50 kHz bandbredd och ingångsimpedans över 1 MΩ
- Drivs från +10 VDC till +24 VDC, förbrukning 1,2 W
2 386,89 kr per st.
| 1-9 st. | 2 386,89 kr | |
|---|---|---|
| 10-30 st. | 2 265,90 kr | −5 % |
| 31+ st. | 2 144,90 kr | −10 % |
Produktinformation "DN-843I-CT-10 3-kanals 10 A AC/DC-strömtransformatormodul"

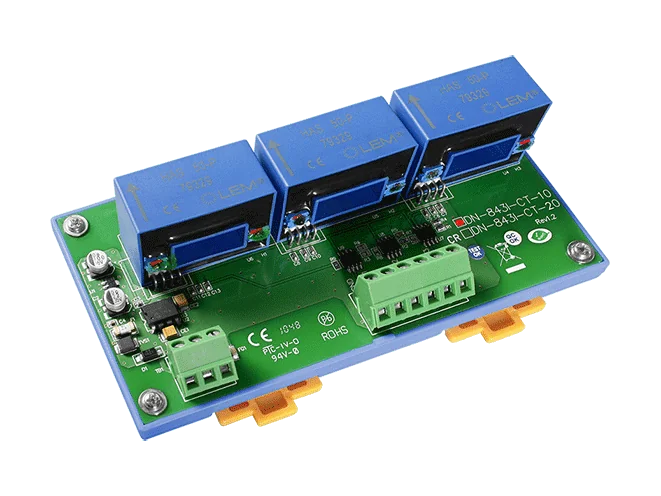

Modulen DN-843I-CT-10 CR mäter upp till ±10 A AC eller DC på tre oberoende kanaler och skalar signalen linjärt till en ±10 V-utgång som analoga ingångsmoduler kan läsa direkt. Den passar ingenjörer som behöver övervaka hög ström med standardmässiga analoga ingångar på lägre nivå, till exempel I-7017 och I-87017.
Den isolerade versionen ('I') ger 3000 VDC isolation mellan ingångs- och utgångssteg och 3000 Vrms mellan kanalerna, vilket hjälper till att minska brusöverföring från strömingångarna till mätsidan och mellan kanalerna. Varje kanal använder en strömtransformator med massiv kärna och en innerdiameter på 20,4 x 10,4 mm.
Modulen drivs från +10 VDC till +24 VDC med 1,2 W förbrukning, har ett plasthölje och monteras på DIN-skena. Den är specificerad för driftstemperaturen -25 till +75 °C och har certifieringarna CE, UKCA, FCC, RoHS och WEEE.
Användningsområden
- Mätning av hög ström med analoga ingångsmoduler som I-7017 och I-87017
- Isolerad strömövervakning i flerkanaliga analoga ingångssystem
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Hölje: | Plast |
| Montering: | DIN-skena |
| Produkttyp: | Strömtransformator |
| Strömingång: | +10 ~ +24 VDC |
| Isolation: | 3000 VDC / 3000 Vrms |
Specifikationer
| EMS-skydd | |
|---|---|
| ESD (IEC 61000-4-2) | ±4 kV kontakt för nätledning, in- och utgångskanaler, ±8 kV luft för slumpvis punkt |
| CT | |
| Typ | Massiv kärna (sluten) |
| Innerdiameter | 20.4 X 10.4 mm |
| Analog ingång | |
| Kanaler | 3 |
| Typ | AC/DC-ström |
| Område | ±10 A |
| Noggrannhet | 1 % av FSR |
| Bandbredd | 50 kHz |
| Ingångsimpedans | > 1 MΩ |
| Kanal-till-kanal-isolation | Ja, 3000 Vrms |
| Isolation mellan moduler | 3000 VDC |
| Analog utgång | |
| Kanaler | 3 |
| Typ | AC/DC-spänning |
| Område | ±10 Vpp |
| Ström | |
| Ingångsområde | +10 VDC ~ +24 VDC |
| Förbrukning | 1.2 W |
| Mekanisk | |
| Hölje | Plast |
| Mått (mm) | 148 x 83 x 39 (W x L x D) |
| Installation | DIN-skenemontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +75 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
Nedladdningar
Logga in
Liknande produkter

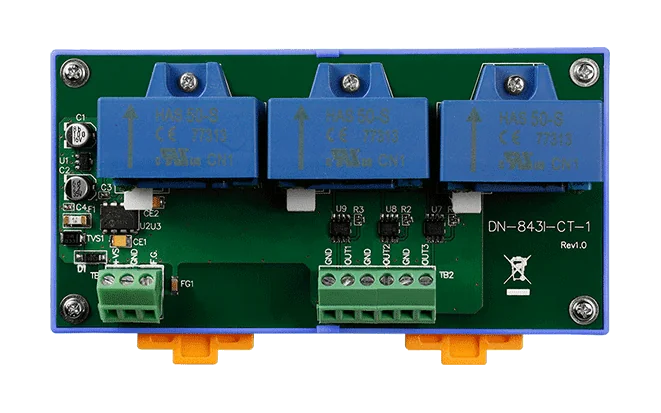

DN-843I-CT-1 CR är en 3-kanalig strömtransformatormodul med massiv kärna för mätning av växel- och likström upp till ±1 A. Den skalar varje ingång till en linjär analog utsignal på ±1,6 Vpp, vilket gör att signalen kan läsas av standardmässiga analoga ingångsmoduler såsom I-7017 och I-87017 utan behov av dedikerad högströmshårdvara.Versionen "I" är konstruerad för att hålla in- och utsignaler elektriskt åtskilda. Den ger 3000 VDC isolation inne i modulen och 3000 Vrms isolation mellan kanalerna, vilket bidrar till att minska brusöverföring från strömingångarna till mätkretsen och mellan kanalerna.Modulen monteras på DIN-skena, drivs från en matning på +10 VDC till +24 VDC med en effektförbrukning på 1,2 W och är specificerad för drift mellan -25 och +75 °C. Dess massiva kärna har en innerdiameter på 20,4 x 10,4 mm, och plasthöljet mäter 148 x 83 x 39 mm (B x L x D).AnvändningsområdenHögströmsmätning med analoga ingångsmoduler I-7017 och I-87017Övervakning av elektrisk ström i industriella automationspaneler

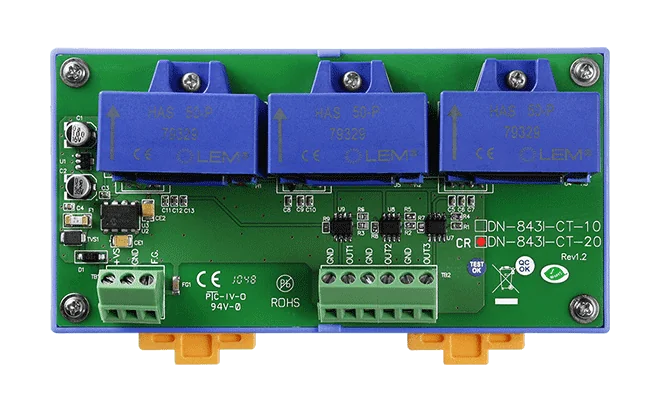

DN-843I-CT-20 CR är en tre-kanalig strömtransformatormodul som gör det möjligt att mäta växel- och likström med hög strömstyrka med vanliga analoga ingångsmoduler. Varje kanal tar emot upp till ±20 A och dämpar signalen linjärt till en utgång på ±10 Vpp, så att signalen kan läsas direkt av kompatibel I/O-hårdvara.Versionen "I" ger 3000 VDC isolation inom modulen och 3000 VDC isolation mellan kanalerna, vilket förhindrar att störningar överförs mellan ingångar, utgångar och kanaler. Den slutna konstruktionen med massiv kärna har en innerdiameter på 20,4 x 10,4 mm, och modulen är avsedd för användning med analogingångsmodulerna I-7017 och I-87017.Det plastiska höljet monteras på DIN-skena och arbetar med en matningsspänning på +10 VDC till +24 VDC inom temperaturområdet -25 ~ +75 °C. Standardskyddet mot elektromagnetiska störningar omfattar ESD-immunitet på ±4 kV vid kontakturladdning och ±8 kV vid lufturladdning.AnvändningsområdenMätning av högström i växel- och likströmskretsar med analogingångsmodulerIsolerad strömövervakning tillsammans med datainsamlingsmodulerna I-7017 och I-87017

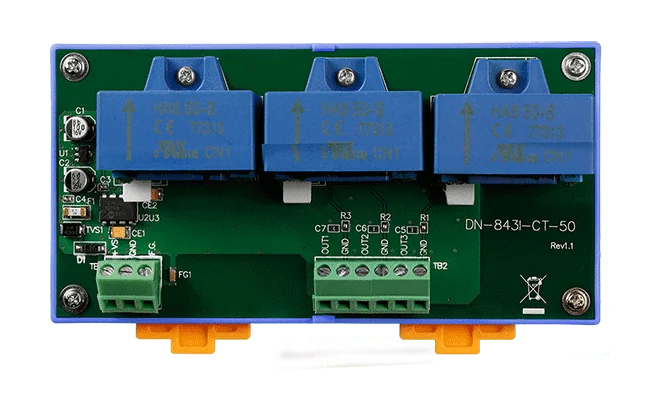

DN-843I-CT-50 CR är en strömtransformatormodul med tre kanaler som omvandlar strömmar upp till ±50 A, AC eller DC, till en proportionell signal på ±4 Vpp. Detta gör det möjligt för ingenjörer att mäta höga strömmar med vanliga analoga ingångsmoduler med låg spänning, utan att dra högströmsledare in i styrelektroniken.Versionen "I" ger galvanisk isolering på 3000 VDC mellan ingång och utgång samt 3000 Vrms mellan kanalerna. Det håller brus från högströmssidan utanför mätvägen och skiljer kanalerna från varandra. Modulen är lämplig att använda tillsammans med analoga ingångsmoduler som I-7017 och I-87017.Varje kanal använder en sluten massiv kärna med en öppning på 20,4 x 10,4 mm och matas från +10 VDC till +24 VDC. Det plastiska DIN-skenehuset täcker ett driftområde på -25 ~ +75 °C.AnvändningsområdenMätning av höga strömmar med analoga ingångsmodulerIsolerad övervakning av AC/DC-ström i styrskåp

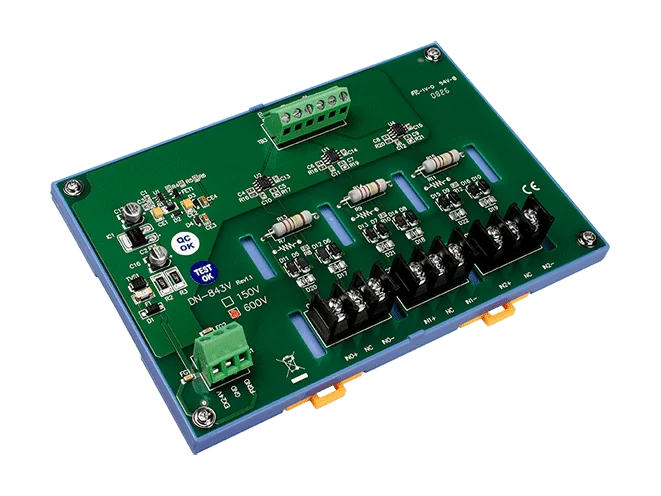

DN-843V-600V är en 3-kanalig spänningsdämpare som reducerar högspänningsingångar för växelspänning eller likspänning, upp till ±600 Vpp, till en utgång på ±10 Vpp. Detta gör att högspänning kan mätas med analoga ingångsmoduler som I-7017 och I-87017.Varje kanal har ett linjärt dämpningsförhållande och en ingångsimpedans på >1 MΩ, med en noggrannhet på 1 % av FSR och en bandbredd på 100 kHz. Modulen matas från +10 till +30 VDC och drar 0,56 W, och den monteras på DIN-skena.Denna icke-isolerade variant är avsedd för tillämpningar där isolering mellan kanaler och inom modulen inte krävs. För isolerad drift tillhandahåller DN-843VI-600V 3000 VDC isolering mellan kanaler och inom modulen.Dämpar ±600 Vpp AC/DC-ingångar till ±10 Vpp-utgångarTre oberoende kanaler med linjärt dämpningsförhållandeIngångsimpedans >1 MΩ och noggrannhet på 1 % av FSR100 kHz bandbreddStrömingång på +10 till +30 VDC, förbrukning 0,56 WPlasthölje, 174 x 122 x 25 mm, montering på DIN-skenaDriftstemperatur -25 till +75 °C; CE, UKCA, RoHS och WEEEAnvändningsområdenMätning av högspänningssignaler för växelspänning eller likspänning med standardiserade analoga ingångsmoduler på ±10 VAnslutning av högspänningskällor till analoga ingångsmoduler I-7017 och I-87017
