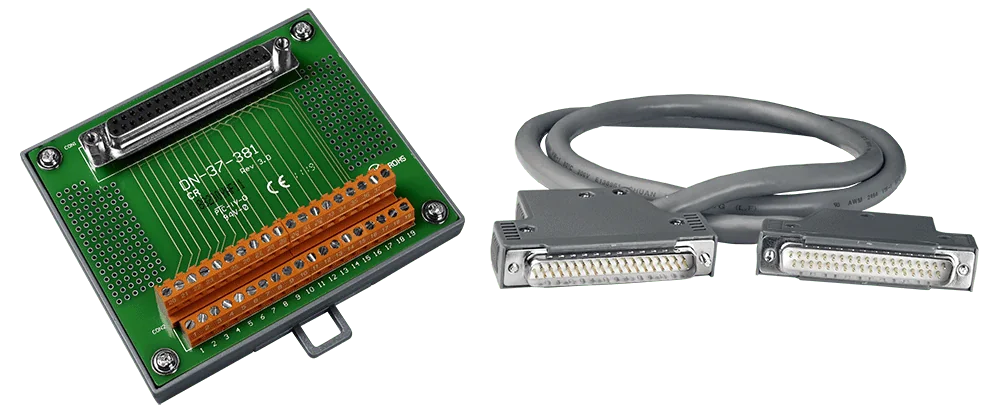

DN-37-381 DB37 till skruvplintkort, 3,81 mm stigning, DIN-skenmontage

Kvinnlig DB37 till skruvplintkort (stegavstånd 5,08 mm) med DIN-skenmontage. Inkluderar: CA-3720AM (DB37 hane till hona, med kapsling, 45º, 2 m).

DN-37-381-A bryter ut en 37-polig D-sub-anslutning till två skruvplintblock med 19 poler vardera och 3,81 mm stegavstånd, monterade på en DIN-skena. Den ger ingenjörer ett praktiskt sätt att ansluta fältkablage till DB37-utrustad datainsamlingshårdvara utan att avsluta enskilda trådar i D-sub-kontakten.Beställningskoden innehåller en CA-3710A DB37-kabel hane-hona, 45º, 1 m, så kortet kan anslutas direkt till en DB37-källa. Kortet mäter 99 mm x 82 mm och är avsett för montering på DIN-skena.Kortet är specificerat för en driftstemperatur på 0 ~ 60°C och en lagringstemperatur på -20 ~ 70°C, med 5% ~ 90% RH luftfuktighet utan kondens. Det har CE-, UKCA-, FCC-, RoHS- och WEEE-märkning.AnvändningsområdenKabeldragning av fältsignaler till DB37-datainsamlingskortPanelmonterad I/O-anslutning i styrskåp

DN-37/N-A bryter ut en 37-polig D-sub-anslutning till skruvplintar, så att fältkablage kan ansluts till ett plintkort i stället för att kopplas direkt till DAQ-kortet. Den passar ingenjörer som behöver en praktisk kopplingspunkt för signaler från ett DB37-gränssnitt.Kortet har två 19-poliga skruvplintblock med 5,08 mm stigning, samt en andra 37-polig D-sub-kontakt för utbyggnad. Det är specificerat för en maximalström på 1 A och en likspänning på 50 V, med en dielektrisk spänningstålighet på 250 VAC under en minut.Denna artikel levereras med en 1 m DB37-kabel hane till hona. Kortet är specificerat för en driftstemperatur på 0 ~ 60 °C och är märkt med CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenAvslutning av fältkablage för DAQ-kort med DB37-kontakterUtökning av signalanslutningar från ett 37-poligt D-sub-gränssnitt

DN-37/N CR fördelar två 37-poliga D-sub-kontakter till 19-poliga skruvplintar med 5,08 mm stigning, vilket ger ingenjörer ett praktiskt sätt att koppla fältsignaler till ett DAQ-dotterkort utan att bygga en egen kabelstam. Kortet har två DB37-honkontakter, så den ena kan användas för expansion medan den andra används för huvudanslutningen.Elektriska märkdata för DN-37-serien är en strömmärkning på högst 1 A, en likspänningsmärkning på högst 50 V och en isolationsspänning på 250 VAC under en minut. Kortet mäter 144 mm x 72 mm och är märkt för driftstemperatur 0 ~ 60°C, med förvaring vid -20 ~ 70°C och 5% ~ 90% RH icke-kondenserande luftfuktighet.Artikeln levereras med en CA-3710-kabel (DB37 hane till hane, 45º, 1 m) så att kortet kan anslutas direkt till en kompatibel DAQ-modul. Observera att DIN-skenmonteringen som anges för DN-37-serien inte ingår i beskrivningen för DN-37/N CR, så kontrollera de mekaniska detaljerna innan du specificerar den för ett skenmonterat skåp.AnvändningsområdenAnslutning av fältsignaler till DB37-baserade DAQ-dotterkortSammankoppling av datainsamlingsutrustning med skruvplintsanslutningar

DN-37/2 CR är ett DIN-skenmonterat brytkort som för ut en DB37-honkontakt till två 19-poliga skruvplintblock med 5,08 mm stigning. Det passar ingenjörer som behöver koppla fältsignaler till DB37-utrustad mät- och datainsamlingshårdvara utan att arbeta direkt på D-sub-stiften.Kortet har två 37-poliga D-sub-kontakter, en för anslutning till värddatorn och en för expansion. Denna artikel inkluderar kabeln CA-3720 DB37 hane-till-hane, 45º, 2 m, så att kortet kan anslutas direkt till värdenheten ur förpackningen.Elektriska märkdata är högst 1 A ström, högst 50 V likspänning och 250 VAC dielektrisk uthållighetsspänning under en minut. Kortet mäter 144 mm x 72 mm och är avsett för drift vid 0 ~ 60 °C.TillämpningarFältkoppling via brytkort för DB37-utrustad datainsamlingshårdvaraAvslutning av signalkablage på en DIN-skenpanel

DN-37 CR är ett honkontakt-kort från DB37 till skruvplint för inkoppling av fältsignaler till datainsamlingshårdvara med DB37-anslutning. Det har två 37-poliga D-sub-kontakter, varav en är avsedd för expansion, och två 19-poliga skruvplintblock med 5,08 mm stigning, monterade på DIN-skena.Denna beställningskod inkluderar en kabel CA-3710, DB37 hane-till-hane, 45º, 1 m, så att kortet kan anslutas direkt till en kompatibel DB37-enhet vid leverans. Kortet är specificerat för upp till 1 A och 50 V DC, med en dielektrisk provspänning på 250 VAC under en minut.Med måtten 144 mm x 72 mm är kortet anpassat för kopplingsskåp där DIN-skenmontage krävs. Det är specificerat för ett driftområde på 0 ~ 60°C och är certifierat enligt CE, UKCA, FCC, RoHS och WEEE.AnvändningsområdenFältinkoppling för datainsamlingskort med DB37-anslutningSkruvplintsbrytpunkt i kopplingsskåp på DIN-skena

DN-37-A är ett DIN-skenmonterat plintkort som tar emot signaler från en DB37-honkontakt (D-sub) och presenterar dem på skruvplintar med 5,08 mm stigning. Kortet passar ingenjörer som vill koppla fältsignaler till ett DB37-baserat I/O-kort utan att göra enskilda kabelterminering.Kortet har två 37-poliga D-sub-kontakter, varav en är avsedd för expansion, och två 19-poliga skruvplintblock. Beställningskoden DN-37-A CR inkluderar kabeln CA-3710A, DB37 hane till hona, 45º, 1 m, så att kortet kan anslutas direkt till en kompatibel DB37-enhet vid leverans.Elektriska värden är maximal ström 1 A, maximal likspänning 50 V och isolationsspänning 250 VAC under en minut. Kortet mäter 144 mm x 72 mm och är specificerat för drift vid 0 ~ 60 °C.AnvändningsområdenFältkoppling för DB37-anslutna I/O-signaler
