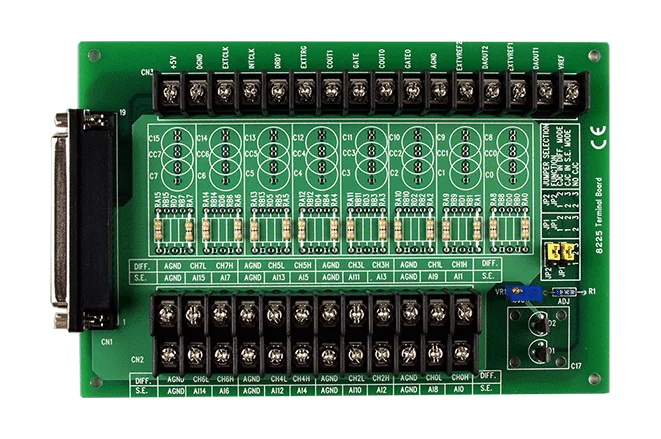

DB-8225/DIN DB37 till skruvplintkort för A-82X och PCI-1800U DAQ

DB-8225/2/DIN är ett DIN-skenmonterat skruvplintkort som ansluter fältkablage till datainsamlingshårdvara i A-82X-serien och PCI-1800U-serien via en DB37-honkontakt. Det ger 16 enkelända eller 8 differentiella analoga ingångskanaler, som användaren kan välja per kanal.Kortet har tomma ytor för kretsar för brottdetektering, lågpassfilter, strömshunt och spänningsdämpning. Analog ingångskanal 1 har en inbyggd kallstyckekrets, och dess enkeländade eller differentiella läge ställs in med en bygel.Denna beställningskod inkluderar en CA-3720 DB37 hane-till-hane-kabel (45°, 2 m) för anslutning till DAQ-kortet. Basvarianten DB-8225 levereras med en 1 m kabel och är inte DIN-skenmonterad. Märkt för drift vid 0 ~ +60 °C, med CE-, UKCA-, FCC- och WEEE-certifiering.AnvändningsområdenFältkablageanslutning för datainsamlingssystem i A-82X-serienFältkablageanslutning för datainsamlingskort i PCI-1800U-serienAnalog signalbehandling med hjälp av kretsarna på de tomma ytorna

DB-8225/2 är ett DB37-honkort med skruvplintar som bryter ut 37-poligt I/O-kontakt på A-82X-serien och datainsamlingskorten PCI-1800U till plintar för fältkabeldragning. Det ger 16 enkeländade eller 8 differentiella kanaler, så att ingenjörer kan koppla sensorer direkt till plintarna och ansluta dem till datainsamlingskortet med en enda kabel.Kortet har tomma kretsytor för brottdetektering, lågpassfiltrering, strömshuntar och spänningsdämpningskretsar, vilket gör det möjligt att lägga till signalbehandling där applikationen kräver det. En inbyggd kallpunktskrets finns på analog ingång kanal 1, och jumprar väljer enkeländad eller differentiell mod för den kanalen.Levereras med en DB37 hane-till-hane-kabel CA-3720, 45º, 2 mDriftstemperaturområde 0 ~ +60 °C, förvaring -30 ~ +80 °CKortstorlek 170 mm x 114 mmAnvändningsområdenKoppling av fältsensorer och signaler till datainsamlingskort i A-82X-serien eller PCI-1800USignalbehandling för analoga ingångar med hjälp av de tomma kretsytorna

Med DB-8225 bryts 37-poliga DB37-I/O-kontakten på A-82X- och PCI-1800U-serierna ut till ett skruvplintkort, så att fältkablarna kan anslutas utan specialkabel. Kortet ger 16 enkelända eller 8 differentiella kanaler, och paketet innehåller en CA-3710 DB37-kabel hane-hane (45º, 1M).Analogingångskanal 1 har en inbyggd kallödningskrets, och kanalen kan ställas in på enkeländ eller differentiell mod med en jumper. Lödpunkter gör det möjligt att lägga till brottdetektering, lågpassfilter, strömshunt och spänningsdämpning i signalvägen där applikationen kräver det.Kortet mäter 170 mm x 114 mm och är specificerat för en driftstemperatur på 0~ +60 °C, en lagringstemperatur på -30 ~ +80 °C och 10% ~ 90% luftfuktighet, icke-kondenserande. Det är märkt med CE, UKCA, FCC och WEEE.AnvändningsområdenInkoppling av fältsignaler till datainsamlingskort i A-82X- och PCI-1800U-serierna

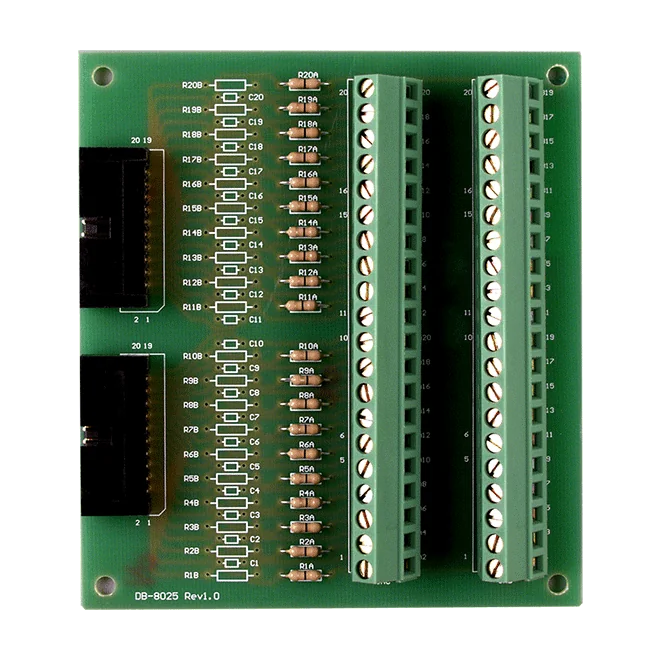

DB-8025 CR är ett skruvplintkort som ansluter fältkablage till ett DAQ-dotterkortsystem via två 20-poliga kabelkontakter, vilket ger en praktisk kopplingspunkt mellan fältsignaler och kabelgränssnittet.Denna beställningskod inkluderar två platta kablar CA-2010, vardera med 20 poler och 1 m längd, så att kortet kan anslutas utan att kablar behöver anskaffas separat. Kortet mäter 114 mm x 102 mm.Det är specificerat för drift vid 0 ~ +60 °C och förvaring vid -30 ~ +80 °C, vid 10 % till 90 % luftfuktighet utan kondens. Produkten är RoHS- och WEEE-registrerad.AnvändningsområdenFältkabelanslutning för DAQ-dotterkortsystem med 20-poliga platta kablar
