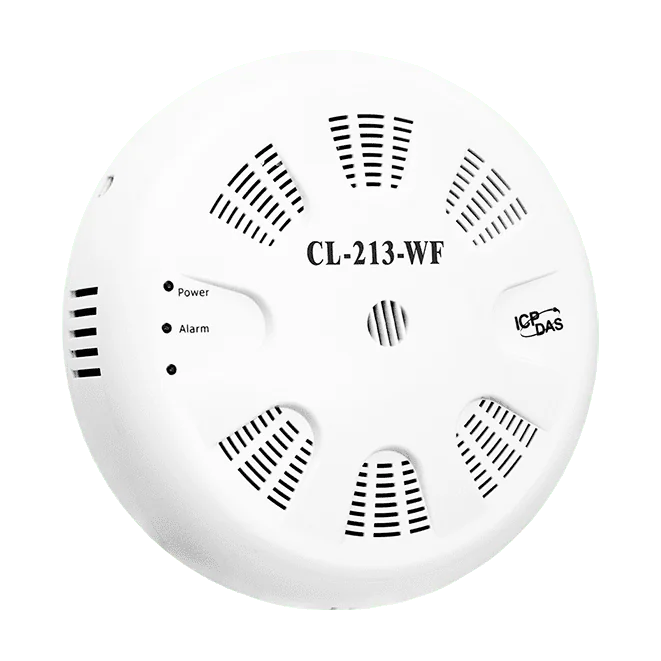

CL-213-WF IAQ-datalogger med PM2.5, CO, CO2 och Wi-Fi
Datalogger-modul för inomhusluftkvalitet som mäter PM2.5, CO, CO2, temperatur, luftfuktighet och daggpunkt, med anslutning via RS-485, Ethernet PoE och Wi-Fi för övervaknings- och styrsystem.
- Mäter PM2.5, CO, CO2, temperatur, luftfuktighet och daggpunkt i en och samma modul
- NDIR-sensor för CO2 och elektrokemisk sensor för CO, med loggning av upp till 450 000 tidsstämplade mätvärden
- RS-485- och Ethernet-gränssnitt (PoE) samt Wi-Fi (IEEE 802.11b/g/n) med lägena Infrastructure och Limited AP
- Stöd för protokollen DCON, Modbus RTU, Modbus TCP och MQTT (Ethernet)
- Redundanta strömingångar: PoE (IEEE 802.3af, klass 1) och +12 ~ +48 VDC
- Reläutgång för larm eller styrning av IAQ-utrustning
6 688,88 kr per st.
| 1-9 st. | 6 688,88 kr | |
|---|---|---|
| 10-30 st. | 6 489,87 kr | −3 % |
| 31+ st. | 6 357,20 kr | −5 % |
Produktinformation "CL-213-WF IAQ-datalogger med PM2.5, CO, CO2 och Wi-Fi"
CL-213-WF är en datalogger-modul för inomhusluftkvalitet (IAQ) som registrerar PM2.5, CO, CO2, temperatur, luftfuktighet och daggpunkt. En icke-dispersiv infraröd (NDIR) sensor sköter CO2-mätningen, och det inbyggda minnet rymmer upp till 450 000 tidsstämplade mätvärden för senare analys.
Modulen har gränssnitt för RS-485, Ethernet och Wi-Fi, så den kan integreras i befintliga HMI- eller SCADA-system. Den stöder DCON och Modbus RTU över RS-485, Modbus TCP över Ethernet och Wi-Fi samt MQTT över Ethernet. Realtidsdata kan visas från valfri enhet i samma lokala nätverk med hjälp av den medföljande Windows-programvaran eller apparna för iOS och Android.
Strömmen kan tillföras via PoE (IEEE 802.3af, klass 1) eller från en skruvplint för +12 ~ +48 VDC, vilket ger redundanta strömingångar. En reläutgång används för larm eller styrning av IAQ-utrustning, och modulen kan monteras i tak eller på vägg.
Användningsområden
- Transport av livsmedel eller läkemedel
- Livsmedels- och dryckesindustrin (HACCP)
- Blodcentraler och apotek
- Fastighets- och energiledning
- Lagerhantering
- Museer, arkiv och gallerier
- Övervakning av luftkvaliteten i inomhus- eller underjordiska parkeringsgarage
| Portar: | 2 |
|---|---|
| Product type: | Data logger module |
| Protokoll: | DCON, Modbus RTU, Modbus TCP, MQTT |
| Interface: | Ethernet, RS-485, Wi-Fi |
| Relay outputs: | 1 |
| PoE: | Yes (IEEE 802.3af, Class 1) |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | 0 ~ 50°C |
| Mounting: | Ceiling or wall |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Ja, modul (2,3 sekunder), kommunikation (programmerbar) |
| System | |
| Säkerhet | IP-filter (vitlista) och lösenord (webb) |
| Larm | CO/CO2 |
| Realtidsklocka | Ja |
| Datalogger | Ja, upp till 450 000 poster |
| Temperaturmätning | |
| Område | -10 ~ +50°C |
| Upplösning | 0.1°C |
| Noggrannhet | ±0.6°C |
| Luftfuktighetsmätning | |
| Område | 0 ~ 100 % RF, icke-kondenserande |
| Upplösning | 0,1 % RF, icke-kondenserande |
| Noggrannhet | ±5 % RH, icke-kondenserande |
| Daggpunkt | |
| Område | Beräknas med temperatur och relativ luftfuktighet |
| Upplösning | 0.1°C |
| CO-mätning | |
| Område | 0 till 1000 ppm (elektrokemisk) |
| Upplösning | 1 ppm |
| Noggrannhet | ±5 % av uppmätt värde |
| Svarstid | 30 sekunder |
| Uppvärmningstid | 5 minuter |
| CO2-mätning | |
| Område | 0 till 9999 ppm (NDIR) |
| Upplösning | 1 ppm |
| Noggrannhet | ±40 ppm ±3 % av uppmätt värde |
| Svarstid | 120 sekunder |
| Uppvärmningstid | 5 minuter |
| PM2,5-mätning | |
| Område | 0 ~ 400 μg/m3 |
| Upplösning | 1μg/m3 |
| Svarstid | <= 1 min. |
| Wi-Fi | |
| Överföringsavstånd (siktlinje) | 50 meter (LOS) |
| Standard stöds | IEEE 802.11 b/g/n |
| RX-känslighet | -95,7 dBm @ 1 DSSS, -74,0 dBm @ 54 OFDM |
| Utgångseffekt | 18 dBm @ 1 DSSS, 14,5 dBm @ 54 OFDM |
| Läge | Infrastruktur & begränsad AP |
| Kryptering | WEP, WPA och WPA2 |
| Antenn | 1 dBi (PCB-antenn) |
| Reläutgång | |
| Kanaler | 1 x Form A, SPST 30 VDC @ 16 A eller 250 VAC @ 16 A |
| Ethernet | |
| Portar | 10/100 Base-TX, 8-polig RJ-45 x1 (Autoförhandling, Auto-MDI/MDIX, LED-indikatorer) |
| COM-portar | |
| Portar | 1 x RS-485 1 x Ethernet |
| Baudhastighet | 1200 ~ 115200 bps |
| Protokoll | DCON och Modbus/RTU (RS-485) Modbus TCP (Ethernet, Wi-Fi) MQTT (Ethernet) |
| Ström | |
| Förbrukning | Icke-PoE: 2,9 W (max.) PoE: 3,0 W (max.) |
| Strömförsörjs från plintblock | +12 ~ +48 VDC |
| Mekanisk | |
| Mått (mm) | Ø 150 x 53 (Ø x H) |
| Installation | Takmontering/väggmontering |
| Skyddsklass (IP) | IP20 |
| Miljö | |
| Driftstemperatur | 0 ~ 50°C |
| Lagringstemperatur | -30 ~ +75°C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
