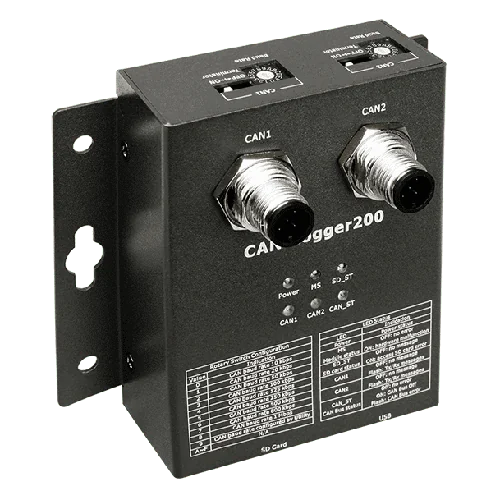

CAN-Logger200 2-portig CAN-bussdataloggare med SD/SDHC-lagring
Tvåportig CAN-bussdataloggare som tidsstämplar och lagrar CAN-meddelanden på SD/SDHC-flashminne, med konfiguration via USB 2.0, M12-kontakter för CAN och optokopplarisolering på CAN-sidan.
- Två CAN-portar som uppfyller CAN 2.0A och CAN 2.0B samt ISO 11898-2
- Tidsstämplad loggning med 10 µs upplösning, med upp till 15000 fps mottagningshastighet per kanal
- Kontinuerlig loggning till SD/SDHC-flashminne, 4 GB som standard och upp till 32 GB stöds
- Stöd för filtrering med CAN-acceptansfilter
- USB 2.0 High Speed-port för konfiguration och sändning/mottagning av CAN-meddelanden via verktyget
- 2500 Vrms optokopplarisolering och 3 kV galvanisk isolering på CAN-porten
5 906,73 kr per st.
| 1-9 st. | 5 906,73 kr | |
|---|---|---|
| 10-30 st. | 5 730,74 kr | −3 % |
| 31+ st. | 5 609,75 kr | −5 % |
Produktinformation "CAN-Logger200 2-portig CAN-bussdataloggare med SD/SDHC-lagring"
CAN-Logger200 CR är en tvåportig CAN-bussdataloggare för att fånga trafik i CAN-nätverk utan att en dator behöver vara ansluten under hela mätningen. Varje CAN-meddelande tidsstämplas med en upplösning på 10 µs och skrivs till ett SD- eller SDHC-kort, så att den inspelade datan kan granskas i efterhand för analys och felsökning.
Loggningen sker kontinuerligt och lagrar binärfiler på kortet, 4 GB som standard och upp till 32 GB stöds. När kortet är fullt skriver loggern över äldre data. Ett medföljande konfigurationsverktyg ställer in CAN-acceptansfilter och överföringshastighet från 10 kbit/s till 1 Mbit/s, och kan dessutom sända och ta emot CAN-meddelanden via USB 2.0-porten av typ B.
CAN-sidan är galvaniskt isolerad, med optokopplarisolering på 2500 Vrms och DC/DC-isolering på 3000 VDC för CAN-porten. Varje M12-kontakt med 5 stift för CAN har en med DIP-omkopplare valbar termineringsresistor på 120 Ω. Enheten drivs från +10 VDC till +30 VDC eller från USB-strömförsörjning, och metallhuset är konstruerat för väggmontering.
Användningsområden
- Insamling och analys av data från CAN-bussnätverk
- Diagnostik och felsökning på CAN-bussen
- Inspelning av CAN-trafik för senare granskning
- Övervakning och styrning av CAN-baserade industriella system
| Portar: | 2 |
|---|---|
| Product type: | CAN bus data logger |
| Protokoll: | CAN 2.0A/2.0B |
| Interface: | CAN, USB 2.0 |
| Isolation: | 2500 Vrms (photocoupler), 3000 VDC (DC-to-DC) |
| Power input: | +10 VDC ~ +30 VDC or USB |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | Väggmontering |
| Housing: | Metall |
Specifikationer
| Datalogger | |
|---|---|
| Utlösare | Logga kontinuerligt |
| Tidsstämpel | 10 us |
| Lagringsmedia | SD-kort, standard: 4 GB, max. stöd: 32 GB |
| Filformat | Binär |
| Konfiguration | Verktygsprogram |
| Läge | Skriv över när lagringsutrymmet är fullt |
| LED-indikatorer | |
| Status | 1 x Matning 1 x Modulstatus 1 x SD-status 3 x CAN-status |
| USB | |
| Specifikation | USB 2.0 höghastighet |
| Överföringshastighet | 480 Mbit/s, höghastighetsläge |
| Kontakt | 1 x USB (Typ B) (Serviceport) |
| Drivrutin | Inbyggt Windows 7/8.1/10 |
| CAN | |
| Portar | 2 |
| Specifikation | ISO-11898-2, CAN 2.0A och CAN 2.0B |
| Baudhastighet | 10 k ~ 1 Mbit/s |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokopplare |
| Termineringsmotstånd | DIP-omkopplare för 120 Ω-terminalresistorn |
| Filter | Ja |
| Stiftallokering | 2 x 5-polig hane M12 |
| Dataflöde | 15000 fps för Rx |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC eller USB-strömförsörjning |
| Förbrukning | 2.5 W |
| Mekanisk | |
| Hölje | Metall |
| Mått (mm) | 102 x 102 x 44 (W x L x H) |
| Installation | Väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
