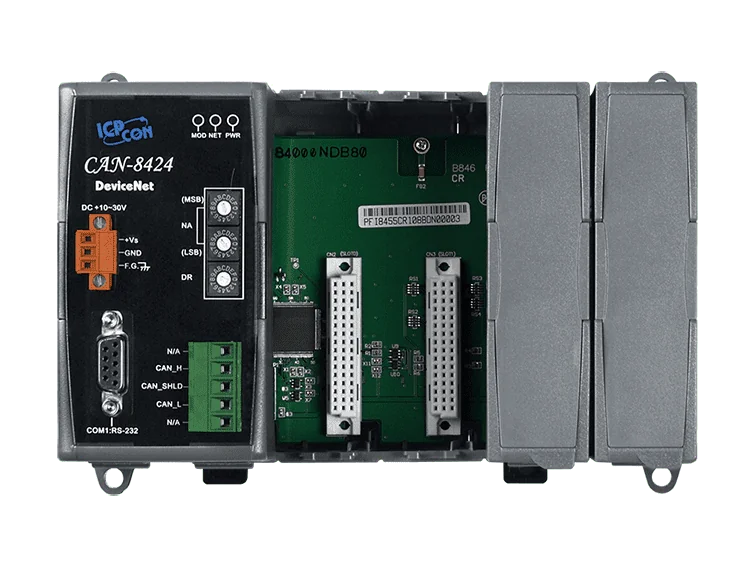

CAN-8424-G DeviceNet fjärr-I/O-enhet, 4 I/O-platser
DeviceNet fjärr-I/O-enhet med fyra expansionsplatser för modulär I/O, med stöd för Poll, Bit-Strobe och Change of State/Cyclic på upp till 64 noder.
- Implementerar DeviceNet Specification Volume I och II, Release 2.0
- Fyra platser för modulär I/O-expansion
- Driftlägena Poll, Bit-Strobe och Change of State/Cyclic I/O
- Upp till 128 byte fragmenterad in- och utgående I/O
- Vridomkopplare för MAC ID (0 ~ 63) och överföringshastighet (125 k, 250 k, 500 k)
- Isolering 3000 VDC DC-till-DC och 2500 Vrms optokopplare
4 555,07 kr per st.
| 1-9 st. | 4 555,07 kr | |
|---|---|---|
| 10-30 st. | 4 422,40 kr | −3 % |
| 31+ st. | 4 333,95 kr | −5 % |
Produktinformation "CAN-8424-G DeviceNet fjärr-I/O-enhet, 4 I/O-platser"
CAN-8424-G är en DeviceNet fjärr-I/O-enhet byggd kring en modulär bakplan med fyra platser, så att ingenjörer kan sätta ihop den I/O-konfiguration deras applikation kräver. Den passar för datainsamling och styrning där ett DeviceNet-nätverk behöver lokal I/O under en och samma styrenhet.
Konfigurationen görs med verktyget CAN-8424 Utility, som ansluts via verktygsporten RS-232. Verktyget genererar EDS-filen för de installerade I/O-modulerna, så att enheten kan integreras i en DeviceNet-scanlista utan manuellt arbete med enhetsbeskrivningar.
- Stöder driftlägena Poll, Bit-Strobe och Change of State/Cyclic I/O
- Avsedd för likspänningsområdet +10 VDC till +30 VDC, med en typisk förbrukning på 2,5 W
- Konstruerad för DIN-skensmontering med driftområdet -25 ~ +75 ℃
Användningsområden
- Diagnossystem för hjulburna traktorer
| Portar: | 1 DeviceNet, 1 RS-232 |
|---|---|
| Product type: | Remote I/O unit |
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 byte (batteribackup, data giltig i upp till 10 år) |
| SRAM | 512 KB |
| Realtidsklocka | Ja |
| Watchdog-timer | Watchdog-IC |
| LED-indikatorer | |
| Status | 1 x Matning 2 x DeviceNet-status |
| I/O-expansion | |
| Platser | 4 platser |
| COM-portar | |
| Portar | 1 x RS-232 (Serviceport) 9-polig D-Sub hane (DTE: RxD, TxD, RTS, CTS, DTR, DSR, RI, GND) |
| DeviceNet | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Portar | 1 |
| Anslutning stöds | 1 anslutning för explicit meddelandehantering 1 anslutning för Polled I/O 1 anslutning för Bit-Strobe I/O 1 anslutning för COS/Cyclic I/O |
| Baudhastighet | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Jumper för 120 Ω terminalmotstånd |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0 |
| Nod-ID | 0 ~ 63 |
| Avstängningsmeddelande | Ja |
| Prenumerera | Endast server för grupp 2 |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 2.5 W |
| Mekanisk | |
| Mått (mm) | 188 x 132 x 91 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
