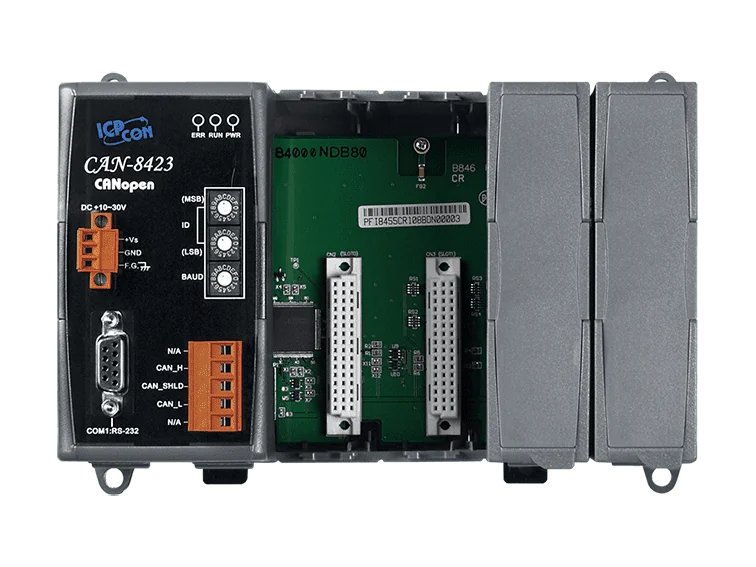

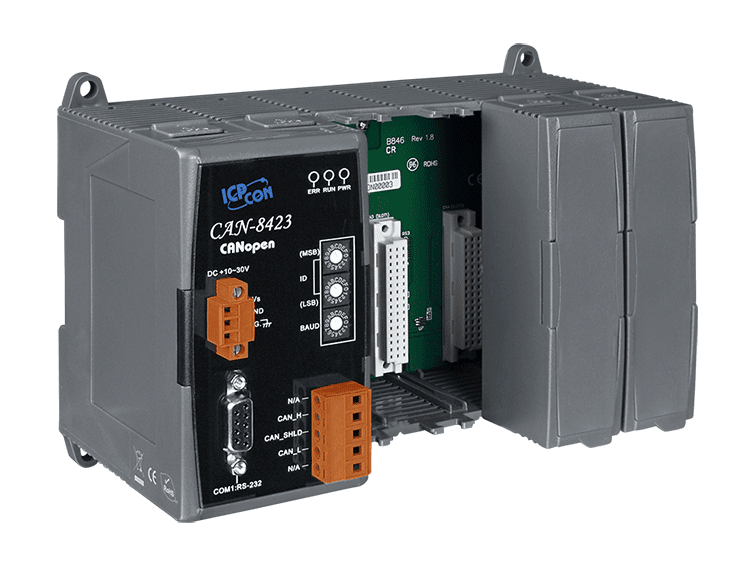

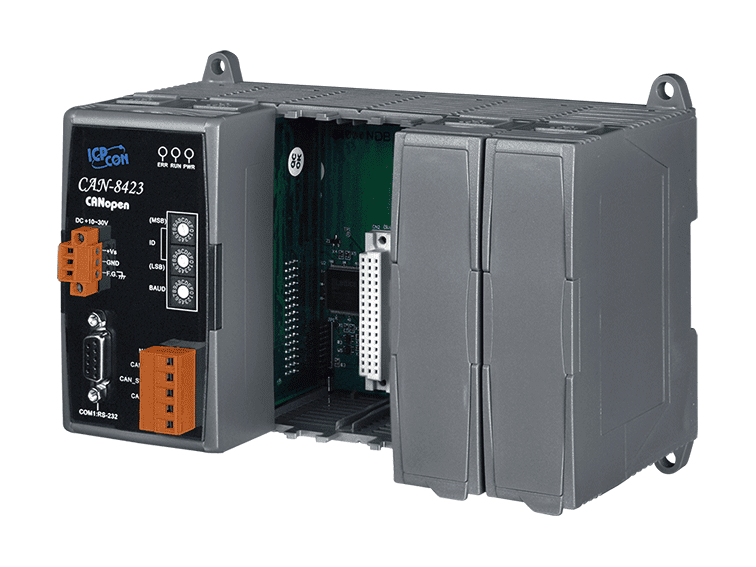

CAN-8423-G CANopen-slavenhet för fjärrstyrd I/O med 4 I/O-platser
CANopen-slavenhet för fjärrstyrd I/O med fyra expansionsplatser för ICP DAS DI-, DO-, AI- och AO-moduler ur I-87K- och I-8000-serierna, enligt CiA 301 v4.02 och CiA 401 v2.1.
- CANopen-slav (NMT Slave) enligt CiA 301 v4.02 och enhetsprofilen CiA 401 v2.1
- Fyra I/O-expansionsplatser för DI-, DO-, AI- och AO-moduler ur I-87K- eller I-8000-serien
- Dynamisk PDO-mappning med händelsestyrda, fjärrbegärda, cykliska och acykliska SYNC-lägen
- Node Guarding och Heartbeat Producer för felövervakning, med EMCY-nödmeddelanden
- EDS-fil genererad dynamiskt med verktyget CAN-8423 Utility
- Nod-ID ställs in med vridknapp, intervall 1 till 255; baudhastighet 10 k till 1 M
4 555,07 kr per st.
| 1-9 st. | 4 555,07 kr | |
|---|---|---|
| 10-30 st. | 4 422,40 kr | −3 % |
| 31+ st. | 4 333,95 kr | −5 % |
Produktinformation "CAN-8423-G CANopen-slavenhet för fjärrstyrd I/O med 4 I/O-platser"
CAN-8423-G är en CANopen-slavenhet för fjärrstyrd I/O avsedd för ingenjörer som behöver distribuerad digital och analog I/O på en CAN-buss. Den implementerar kommunikationsprofilen CiA 301 v4.02 och enhetsprofilen CiA 401 v2.1, vilket gör att den kan integreras med standardbaserade CANopen-masters.

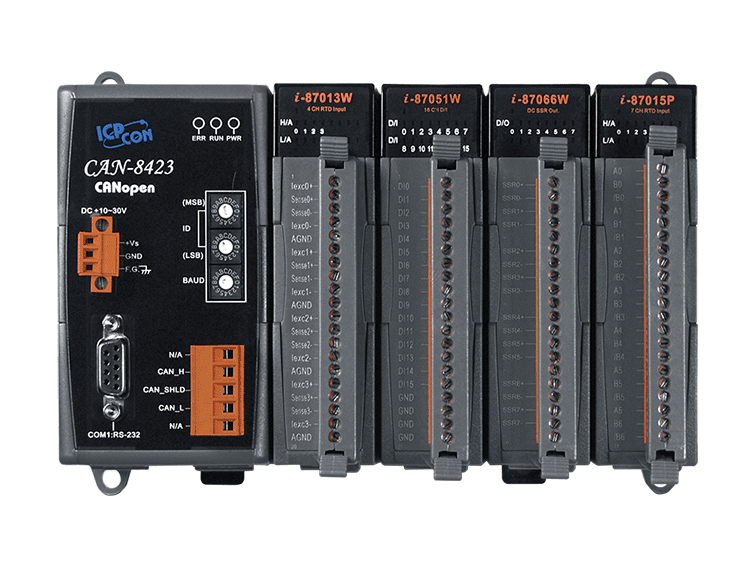

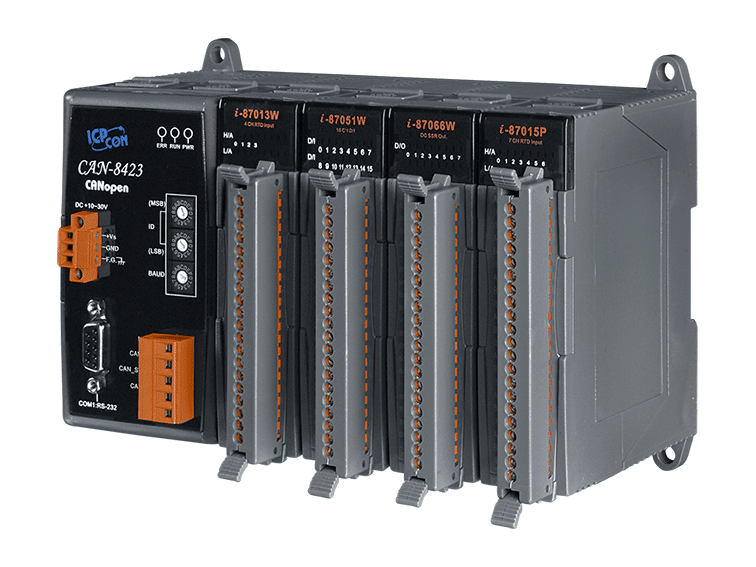

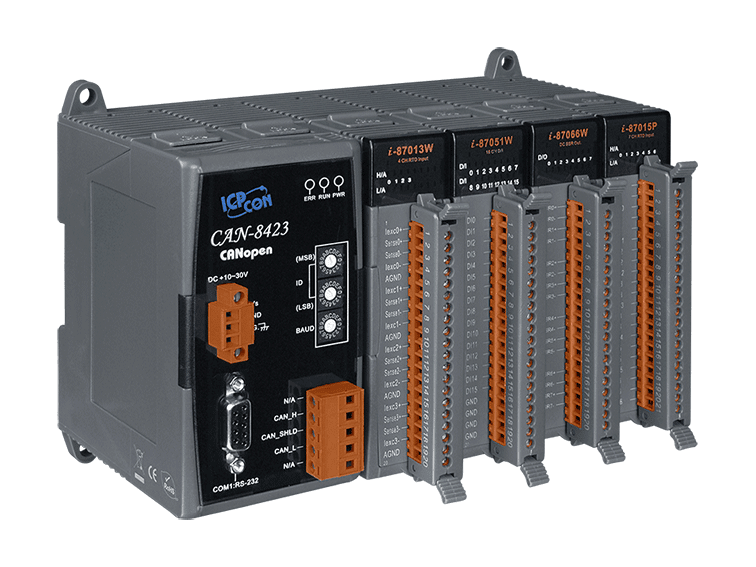

Fyra expansionsplatser tar emot DI-, DO-, AI- och AO-moduler ur I-87K- eller I-8000-serien, vilket gör att du kan anpassa I/O-kombinationen efter applikationen. En EDS-fil kan genereras dynamiskt med verktyget CAN-8423 Utility, och nod-ID ställs in med en vridknapp i intervallet 1 till 255. PDO-sändningen kan vara händelsestyrd, fjärrbegärd, cyklisk eller acyklisk SYNC.
Isolering på 3000 VDC (DC-till-DC) och 2500 Vrms (optokopplare), tillsammans med en inbyggd 120 Ω-terminering, underlättar busdesignen. Enheten arbetar mellan -25 och +75 °C och har en RS-232-konsolport.
Tillämpningar
- Industriella maskiner
- Laboratorieutrustning och forskning
- Restaurangutrustning
- Marin
- Medicinsk
- Specialfordon
| Portar: | 1 x RS-232 |
|---|---|
| Product type: | Remote I/O unit |
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Realtidsklocka | Ja |
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| I/O-expansion | |
| Platser | 4 platser |
| COM-portar | |
| Portar | 1 x RS-232 (konsol) |
| CANopen | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 255 |
| Antal PDO:er | 32 RxPDO , 32 TxPDO |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Mekanisk | |
| Mått (mm) | 188 x 132 x 91 (W x L x H) |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
