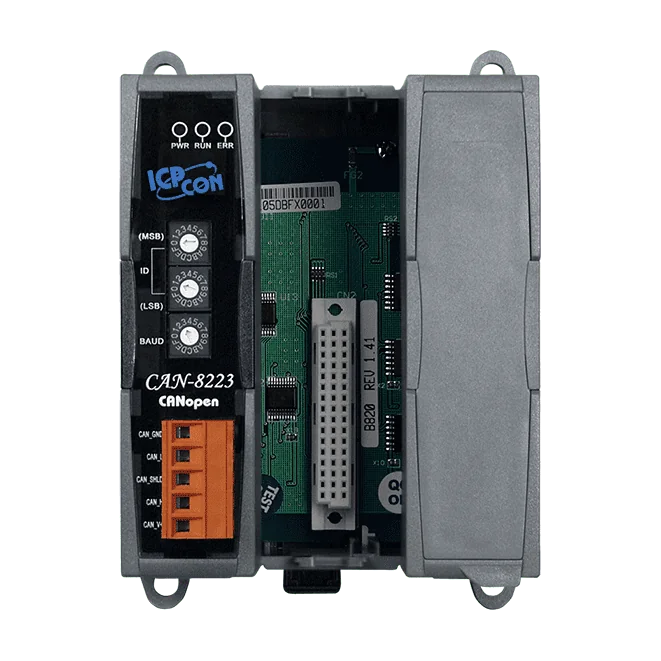

CAN-8223-G CANopen fjärr-I/O-enhet, 2 expansionsplatser för I/O
CANopen-slavenhet för fjärr-I/O med två expansionsplatser för DI-, DO-, AI- och AO-moduler i I-87K- eller I-8000-serien, med en EDS-fil som genereras dynamiskt av ett verktyg.
- Slavläge för CANopen-nod enligt CiA 301 v4.02 och CiA 401 v2.1 enhetsprofil
- Två expansionsplatser för DI-, DO-, AI- och AO-moduler i I-87K- eller I-8000-serien
- Dynamisk PDO-mappning med händelsestyrd, fjärrbegärd, cyklisk och acyklisk SYNC-överföring
- Node Guarding och Heartbeat Producer för felövervakning, med stöd för nödmeddelanden (EMCY)
- Verktyg för dynamisk generering av EDS-fil för olika CANopen-master
- Inbyggt 120 Ω termineringsmotstånd och CAN-baudrater från 10 k till 1 M
3 051,46 kr per st.
| 1-9 st. | 3 051,46 kr | |
|---|---|---|
| 10-30 st. | 2 963,01 kr | −3 % |
| 31+ st. | 2 896,67 kr | −5 % |
Produktinformation "CAN-8223-G CANopen fjärr-I/O-enhet, 2 expansionsplatser för I/O"
CAN-8223-G är en CANopen-slavenhet för fjärr-I/O som gör det möjligt för ingenjörer att lägga till fältnära I/O i ett CANopen-nätverk genom att montera insticksmoduler i dess två expansionsplatser. Den följer CiA 301 v4.02 och CiA 401 v2.1 och kan därför integreras med standardiserade CANopen-master.
Varje plats accepterar digitala ingångs-, digitala utgångs-, analoga ingångs- eller analoga utgångsmoduler från I-87K- eller I-8000-serien, så kanalkombinationen kan anpassas efter applikationen. Mappning av processdata och nödmeddelanden stöds, och det medföljande verktyget genererar dynamiskt en EDS-fil enligt CiA SP306 för kompatibilitet med olika CANopen-mastergränssnitt.
Enheten har ett inbyggt 120 Ω termineringsmotstånd, ett baudrateområde på 10 k till 1 M och ett Node ID-område på 1 till 255. Driftområdet -25 till +75 °C samt montering på DIN-skena eller vägg gör den lämplig för installation i krävande industriella kapslingar.
Användningsområden
- Industrimaskiner
- Laboratorieutrustning och forskning
- Restaurangutrustning
- Marin
- Medicinsk utrustning
- Specialfordon
| Product type: | Remote I/O unit |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Realtidsklocka | Ja |
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| I/O-expansion | |
| Platser | 2 platser |
| CANopen | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 255 |
| Antal PDO:er | 32 RxPDO , 32 TxPDO |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Mekanisk | |
| Mått (mm) | 95 x 132 x 91 (W x L x H) |
| Installation | DIN-skena, väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
