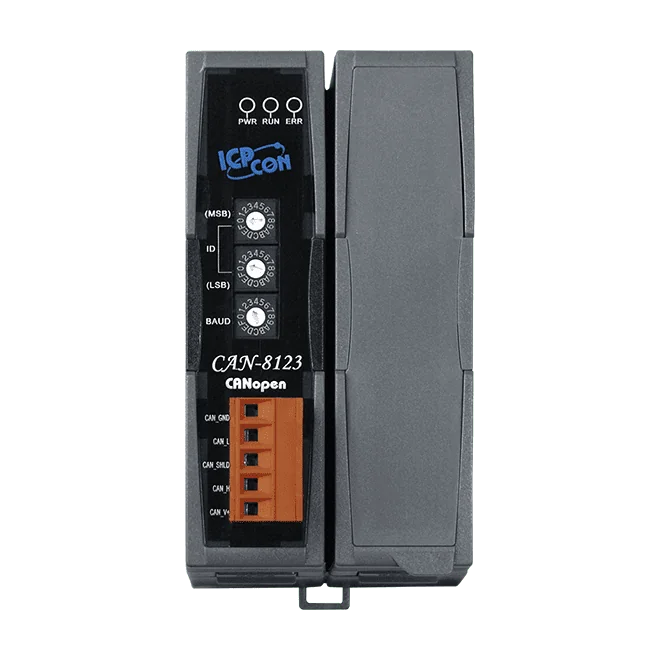

CAN-8123-G CANopen-fjärr-I/O-enhet med 1 I/O-expansionsplats
CANopen-slav för fjärr-I/O med en expansionsplats för DI-, DO-, AI- och AO-moduler ur I-87K- eller I-8000-serien, samt dynamisk generering av EDS-fil för konfiguration av mastern.
- CANopen-slav med stöd för CiA 301 v4.02 och CiA 401 v2.1 enhetsprofil
- En I/O-expansionsplats för DI-, DO-, AI- och AO-moduler ur I-87K- eller I-8000-serien
- Överföringshastighet 10 k ~ 1 M med nod-ID från 1 till 255
- Konfiguration med 16/32 PDO:er med händelsestyrda, fjärrstyrda, cykliska och acykliska SYNC-lägen samt PDO-mappning (se källnot)
- Stöd för nödmeddelanden och felövervakning via node guarding eller heartbeat-producent
- Dynamisk generering av EDS-fil via verktygsprogram, baserat på CiA SP306
2 863,50 kr per st.
| 1-9 st. | 2 863,50 kr | |
|---|---|---|
| 10-30 st. | 2 775,06 kr | −3 % |
| 31+ st. | 2 719,78 kr | −5 % |
Produktinformation "CAN-8123-G CANopen-fjärr-I/O-enhet med 1 I/O-expansionsplats"
CAN-8123-G är en CANopen-slavenhet för distribuerad I/O i CAN-bussnätverk. Den följer CiA 301 v4.02 och CiA 401 v2.1, vilket gör att den kan integreras med standardbaserade CANopen-mastrar. Processdata hanteras via PDO:er med flera överföringslägen, och PDO-mappning finns för att konfigurera vilka data som utbyts.
En enda expansionsplats gör det möjligt att anpassa I/O:n efter applikationen. Enheten accepterar ett antal digitala och analoga platsmoduler från ICP DAS, från I-87K- och I-8000-serierna, som täcker digitala ingångar, digitala utgångar, analoga ingångar och analoga utgångar. Ett verktyg levereras för att generera EDS-filen dynamiskt. Det bygger på CiA SP306 och är avsett för kompatibilitet med olika CANopen-mastergränssnitt.
Enheten har en integrerad 120 Ω termineringsresistor, isolationsvärden på 3000 VDC (DC-till-DC) och 2500 Vrms (optokopplare) samt ett driftområde på -25 ~ +75 °C. Den monteras på DIN-skena och lämpar sig för industrimaskiner, laboratorieutrustning, marina installationer och medicinska installationer, bland andra branscher.
Användningsområden
- Industrimaskiner
- Laboratorieutrustning och forskning
- Restaurangutrustning
- Marin
- Medicinsk
- Specialfordon
| Product type: | CANopen Remote I/O Unit |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Isolation: | 3000 VDC (DC-DC), 2500 Vrms (photo-coupler) |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 2 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Realtidsklocka | Ja |
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | PWR-LED, RUN-LED, ERR-LED |
| I/O-expansion | |
| Platser | 1 plats |
| CANopen | |
| Styrenhet | NXP SJA1000T med 16 MHz klocka |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 255 |
| Antal PDO:er | 32 RxPDO , 32 TxPDO |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Mekanisk | |
| Mått (mm) | 64 x 119 x 91 (W x L x H) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
