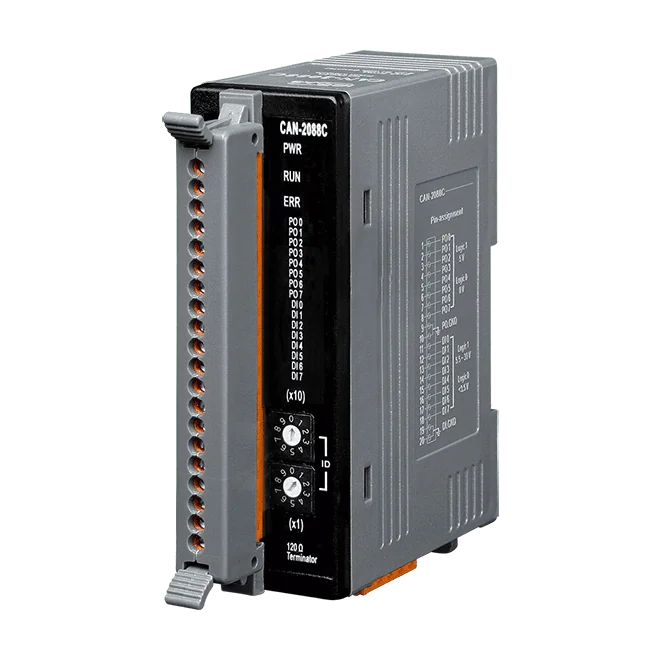

CAN-2088C CANopen-slavmodul för I/O, 8-kanals PWM-utgång, 8-kanals räknaringång
CANopen-slavmodul med 8 hårdvarustyrda PWM-utgångar och 8 höghastighetsräknaringångar för kostnadseffektiva analogliknande styrsystem.
- Hårdvarustyrda PWM-utgångar från 0,2 Hz till 500 kHz med 0,1 ~ 99,9 % pulsbredd
- Trigger via mjukvara eller hårdvara, med individuell eller synkron triggning av alla PWM-utgångar
- Burst- och kontinuerliga utgångslägen
- 32-bitars 500 kHz höghastighetsräknare på vardera av de 8 digitala ingångskanalerna
- Stöd för CiA 301 v4.02 och CiA 401 v2.1, godkänd i CANopen-konformitetstestet
- EDS-fil för konfiguration av CANopen-mastern
2 606,88 kr per st.
| 1-9 st. | 2 606,88 kr | |
|---|---|---|
| 10-30 st. | 2 529,89 kr | −3 % |
| 31+ st. | 2 474,89 kr | −5 % |
Produktinformation "CAN-2088C CANopen-slavmodul för I/O, 8-kanals PWM-utgång, 8-kanals räknaringång"
CAN-2088C CR är en CANopen-slavmodul som omvandlar digitala utgångar till PWM-signaler med justerbar frekvens och pulsbredd. De åtta PWM-kanalerna kan styra analoga styrkretsar från en fältbussmaster, vilket gör det möjligt att uppnå proportionell styrning utan separat analog utgångshårdvara.
Vardera av de åtta digitala ingångskanalerna har en 32-bitars räknare som arbetar med upp till 500 kHz, vilket möjliggör höghastighetsräkning av pulser parallellt med PWM-utgångarna i samma nod. PWM kan startas via mjukvara eller hårdvara, och varje utgång kan startas individuellt eller alla utgångar kan triggas synkront. Burst- och kontinuerliga utgångslägen stöds.
Modulen följer CiA 301 v4.02 och CiA 401 v2.1, har godkänts i CANopen-konformitetstestet och levereras med en EDS-fil för konfiguration av CANopen-mastern. Den monteras på DIN-skena och arbetar i temperaturområdet -25 ~ +75 °C.
Användningsområden
- Analogliknande styrkretsar som drivs av PWM-utgångar
- CANopen-nätverk som kräver kombinerad PWM-utgång och höghastighetsräkning
| Product type: | CANopen slave module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CANopen |
| Digital inputs: | 8 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Digital ingång | |
| Kanaler | 8 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk |
| Spänningsnivå för TILL | +5,5 ~ +30 VDC |
| Spänningsnivå för FRÅN | <3,5 VDC |
| Ingångsimpedans | 2.2 kΩ, 0.5 W |
| PWM | |
| Kanaler | 8 |
| Sänk/Källa (NPN/PNP) | Källa |
| Lastström | 1 mA |
| Frekvens | 0,2 Hz ~ 500 kHz (icke-kontinuerlig) |
| Arbetscykel | 0.1 ~ 99.9 % |
| Läge | Burstläge, kontinuerligt läge |
| Utlösningsstart | Hårdvara (start och stopp) eller mjukvara (start och stopp) |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 3.5 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
