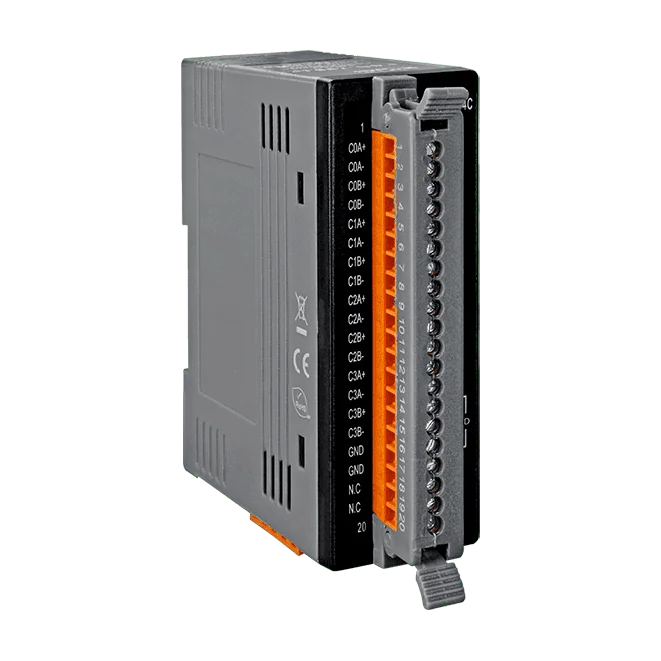

CAN-2084C CANopen-slavmodul för räknare/frekvensingång, 4/8-kanaler
CANopen-slavmodul med 4/8 räknar- och frekvensingångskanaler. Erbjuder fem räknarlägen, stöd för CiA 301 v4.02 och CiA 401 v2.1 samt en standard-EDS-fil för vanliga CANopen-masters.
- NMT-slav med stöd för CiA 301 v4.02 och CiA 401 v2.1
- Fem räknarlägen: upräknare, frekvens, upp/ner-räknare, riktning/puls-räknare och A/B-fasräknare
- 4/8 digitala ingångskanaler, typ 5 V/TTL, med 4 kV kontakt-ESD-skydd per kanal
- Isolation på 3000 VDC för DC-till-DC och 2500 Vrms för optokopplare
- PDO-mappning med 10 RxPDO och 10 TxPDO, samt EMCY-meddelanden
- Baudhastighet 10 k ~ 1 M och nod-ID 1 ~ 99
2 683,88 kr per st.
| 1-9 st. | 2 683,88 kr | |
|---|---|---|
| 10-30 st. | 2 595,88 kr | −3 % |
| 31+ st. | 2 540,88 kr | −5 % |
Produktinformation "CAN-2084C CANopen-slavmodul för räknare/frekvensingång, 4/8-kanaler"
CAN-2084C är ett CANopen-slavmodul som ger 4 eller 8 räknar- och frekvensingångskanaler till ett CAN-bussnätverk. Den passar ingenjörer som behöver räkna händelser, mäta frekvens eller övervaka position från kvadraturgivare inom ett CANopen-system.
Modulen erbjuder fem räknarlägen: upräknare, frekvens, upp/ner-räknare, riktning/puls-räknare och A/B-fasräknare. Ett digitalt filter minskar brusets påverkan på ingångarna, och varje kanal har 4 kV kontakt-ESD-skydd. Den arbetar som NMT-slav och stöder PDO-mappning med 10 RxPDO och 10 TxPDO.
Modulen har validerats med CiA:s CANopen-konformitetstestverktyg och levereras med en standard-EDS-fil, så att den kan integreras med en vanlig CANopen-master. Den är avsedd för montering på DIN-skena och har ett driftstemperaturområde på -25 ~ +75 °C.
Tillämpningar
- Händelseräkning och totalisering
- Frekvensmätning
- Positionsövervakning med kvadraturgivare
- Fjärrdatainsamling
- Fabriksautomation
- Styrning av förpackningsmaskiner
| Product type: | Counter/Frequency Input Module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Digital inputs: | 4/8 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-couple) |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Digital ingång | |
| Kanaler | 4/8 |
| Typ | 5 V/TTL |
| Spänningsnivå för TILL | +2 ~ +5 VDC |
| Spänningsnivå för FRÅN | 0 ~ +0,8 VDC |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 1.5 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
