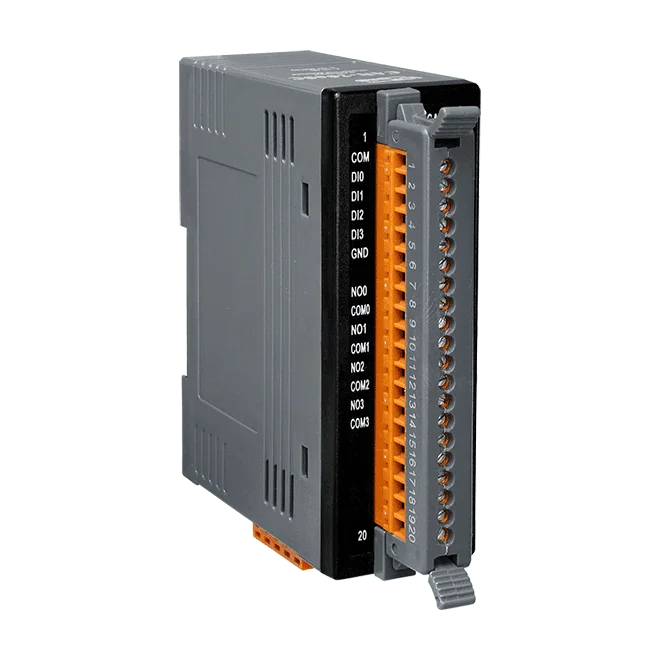

CAN-2060C CANopen-slavmodul, 4-kanals isolerad DI och 4-kanals reläutgång
CANopen-slavmodul för I/O med fyra isolerade sink/source-ingångar för våta/torra digitala signaler och fyra Form A-reläutgångar, med stöd för CiA 301 v4.02 och CiA 401 v2.1-nätverk.
- CANopen-slav (NMT-slav) med stöd för CiA 301 v4.02 och CiA 401 v2.1
- 4 isolerade sink/source-ingångar för våta eller torra digitala signaler med ON-nivå från +3,5 till +30 VDC
- 4 Form A (SPST-NO) reläutgångar med maximal omkopplingstid på 10 ms
- Isolation på 3000 VDC (DC-till-DC) och 2500 Vrms (optokopplare)
- 10 RxPDO och 10 TxPDO med PDO-mappning, händelsestyrda, fjärrbegärda, cykliska och acykliska SYNC-lägen
- Överföringshastighet 10 k ~ 1 M med inbyggd 120Ω terminalresistor
2 012,19 kr per st.
| 1-9 st. | 2 012,19 kr | |
|---|---|---|
| 10-30 st. | 1 956,91 kr | −3 % |
| 31+ st. | 1 912,69 kr | −5 % |
Produktinformation "CAN-2060C CANopen-slavmodul, 4-kanals isolerad DI och 4-kanals reläutgång"
The CAN-2060C CR är en DIN-skensmonterad CANopen-slavmodul som kombinerar fyra isolerade digitala ingångar, som kan användas som sink- eller source-ingångar för våta eller torra kontakter, med fyra Form A (SPST-NO) reläutgångar. Den gör det möjligt för en CANopen-master att läsa av ingångarnas status och koppla reläer över en enda CAN-bussanslutning.
Ingenjörer kommer att finna modulen användbar där ett CANopen-nätverk behöver både avkänning och styrning på maskinnivå. Status för digital I/O kan läsas och konfigurationen ställas in med standardprotokollet CANopen, och modulen stöder PDO-mappning med ett antal överföringslägen för PDO. Den inbyggda 120 Ω-terminalresistorn och nod-ID:n från 1 till 99 förenklar nätverksuppsättningen.
Modulen levereras med en standard-EDS-fil för enkel integration med vanliga CANopen-masters. Den är CE-, UKCA-, FCC-, RoHS- och WEEE-märkt och arbetar från en 10 till 30 VDC-matning vid -25 till +75 °C.
Tillämpningar
- Industriell maskinstyrning
- Fabriksautomation
- Styrning av förpackningsmaskiner
- Fjärrdatainsamling
- Miljöövervakning
| Product type: | Remote I/O module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Digital inputs: | 4 |
| Relay outputs: | 4 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Digital ingång | |
| Kanaler | 4 |
| Typ | Våt kontakt |
| Sänk/Källa (NPN/PNP) | Sänk/Källa |
| Spänningsnivå för TILL | +3,5 ~ +30 VDC |
| Spänningsnivå för FRÅN | +1 VDC max |
| Ingångsimpedans | 3kΩ, 0.3W |
| Reläutgång | |
| Kanaler | 4 |
| Typ | Form A (SPST-NO) |
| Driftstid | 10 ms max |
| Frigöringstid | 5 ms max |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 1.7 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
