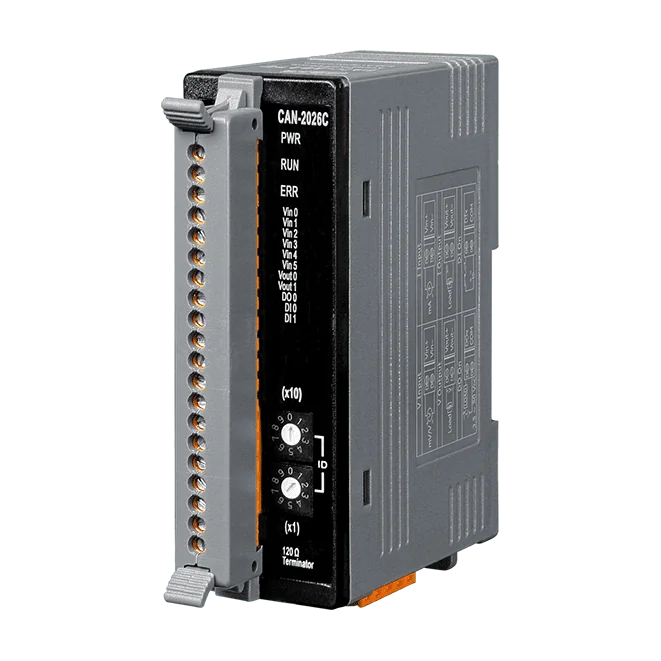

CAN-2026C CANopen-slavmodul för I/O, 6 kanaler isolerad AI och 2 kanaler AO
CANopen-slavmodul för I/O vid DIN-skenmontage, med 6 differentiella analoga ingångar, 2 analoga utgångar och digital I/O, enligt CiA 301 v4.02 och CiA 401 v2.1.
- CANopen-slav (NMT Slave) enligt CiA 301 v4.02 och CiA 401 v2.1, med stöd för PDO-mappning
- 6 differentiella analoga ingångskanaler, 16-bitars upplösning, individuell kanalkonfiguration
- 2 analoga utgångskanaler, 12-bitars upplösning, med startvärden och säkra värden
- 2 digitala ingångskanaler (våt kontakt, sink) och 1 isolerad digital utgång med öppen kollektor
- Standard-EDS-fil medföljer för användning med vanliga CANopen-masterenheter
- Isolering på 3000 VDC (DC-till-DC) och 2500 Vrms (optokopplare), 4 kV ESD-skydd för kontaktladdning per kanal
3 560,03 kr per st.
| 1-9 st. | 3 560,03 kr | |
|---|---|---|
| 10-30 st. | 3 449,47 kr | −3 % |
| 31+ st. | 3 383,14 kr | −5 % |
Produktinformation "CAN-2026C CANopen-slavmodul för I/O, 6 kanaler isolerad AI och 2 kanaler AO"
The CAN-2026C CR är en CANopen-slavmodul som ger analoga och digitala I/O till ett CAN-bussnätverk. Dess 6 differentiella analoga ingångskanaler tar emot ett antal spännings- och strömsignaler, med individuell kanalkonfiguration, medan 2 analoga utgångskanaler driver spännings- eller strömsignaler från samma enhet.
Modulen är byggd för vanliga CANopen-masterenheter och stöder CiA 301 v4.02 och CiA 401 v2.1, med NMT-slavdrift och PDO-mappning. En standard-EDS-fil medföljer, så den kan läggas till i en masters konfiguration utan egen utveckling. Isolering på 3000 VDC (DC-till-DC) och 2500 Vrms (optokopplare) ingår, och varje kanal har 4 kV ESD-skydd för kontaktladdning.
Ingenjörer väljer denna modul för distribuerad maskinstyrning, fabriksautomation, fjärrdatainsamling, miljöövervakning och styrning av förpackningsmaskiner, där en kompakt I/O-nod för DIN-skenmontage med 10 ~ 30 VDC matning och ett driftområde på -25 ~ +75 °C krävs.
Användningsområden
- Industriell maskinstyrning
- Fabriksautomation
- Fjärrdatainsamling
- Miljöövervakning
- Styrning av förpackningsmaskiner
- Styrning av medicinsk utrustning
| Product type: | Remote I/O module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Digital inputs: | 2 |
| Digital outputs: | 1 |
| Analog inputs: | 6 |
| Analog outputs: | 2 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photocoupler) |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Analog ingång | |
| Kanaler | 6 (differentiell) |
| Sensortyp | +/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA (extern 125 Ω-resistor krävs) |
| Upplösning | 16-bit |
| Noggrannhet | +/- 0,1 % av FSR |
| Samplingshastighet | 60 sampel/s (totalt) |
| Common Mode-undertryckning | 86 dB min. |
| Normalt läge för common mode-förkastning | 100 dB |
| Överspänningsskydd | 240 Vrms |
| Konfiguration per enskild kanal | Ja |
| Nolldrift | +/- 10 μV/ °C |
| Spandrift | +/-25 ppm/ °C |
| Analog utgång | |
| Kanaler | 2 |
| Typ | +0V ~ +5V, +/-5V, +0 V ~ +10V,+/-10V |
| Upplösning | 12-bit |
| Noggrannhet | +/-0,1 % av FSR |
| Spänningsutgångskapacitet | 10 V @ 20 mA |
| Belastningsmotstånd för ström | 500 Ω |
| Värde vid påslagning | Ja |
| Säkervärde | Ja |
| Digital ingång | |
| Kanaler | 2 |
| Typ | Våt kontakt (Sink) |
| Spänningsnivå för TILL | +3,5 ~ +30 VDC |
| Spänningsnivå för FRÅN | +1 VDC max. |
| Ingångsimpedans | 10 KΩ, 0.66W |
| Överspänningsskydd | 70 VDC |
| Digital utgång | |
| Kanaler | 1 |
| Typ | Isolerad öppen kollektor (sink) |
| Lastspänning | +3,5 ~ +50 VDC |
| Lastström | 700 mA/kanal max. |
| Överspänningsskydd | 60 VDC |
| Överbelastningsskydd | Ja |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Ja, programmerbar |
| Säkervärde | Ja, programmerbar |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 1.8 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
