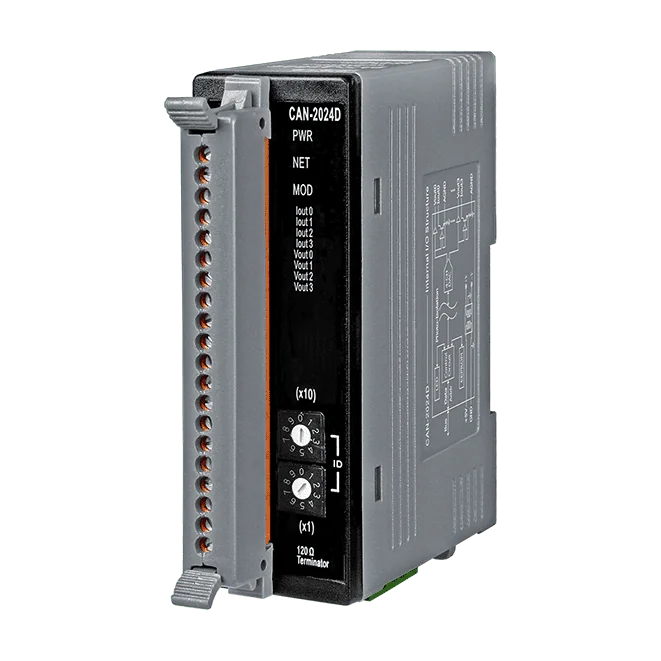

CAN-2024D DeviceNet-slavemodul, 4-kanals 14-bitars analogutgång
DeviceNet-slavmodul med fyra 14-bitars analoga utgångar, väljbara för 0-5 V, ±5 V, 0-10 V, ±10 V, 0-20 mA eller 4-20 mA-signaler. Konfigureras via en EDS-fil.
- Group 2 Only Server DeviceNet-slav, ej UCMM-kapabel
- Fyra 14-bitars analoga utgångskanaler med sex väljbara spännings- och strömområden
- Predefined Master/Slave Connection Set: explicit messaging, polled I/O och bit-strobe I/O
- Stöder DeviceNet heartbeat- och shutdown-meddelanden
- EDS-fil medföljer för konfiguration från en DeviceNet-master
- Startvärde kan ställas in för varje utgång
3 902,77 kr per st.
| 1-9 st. | 3 902,77 kr | |
|---|---|---|
| 10-30 st. | 3 781,15 kr | −3 % |
| 31+ st. | 3 703,76 kr | −5 % |
Produktinformation "CAN-2024D DeviceNet-slavemodul, 4-kanals 14-bitars analogutgång"
CAN-2024D är en DeviceNet-slav för allmänna I/O som ger fyra 14-bitars analoga utgångar i ett DeviceNet-nätverk. Den är en Group 2 Only Server (ej UCMM-kapabel) och stöder Predefined Master/Slave Connection Set, vilket gör den lämplig för nätverk där en DeviceNet-master läser av modulen för dess utgångsvärden.
Varje kanal kan ställas in för ett av sex spännings- eller strömområden, med en noggrannhet på 0,1 % av FSR för spänningsutgång och 0,2 % av FSR för strömutgång. Utgångsstatus och konfiguration nås via DeviceNet EDS-filen, och modulen stöder heartbeat- och shutdown-meddelanden för övervakning av nätverket.
Tillverkaren anger kommunikation med följande masters och gateways: Allen-Bradley 193-DNENCAT och 193-DNENCATR samt OMRON CJ1W-DRM21, CS1W-DRM21-V1, C200HW-DRM21-V1 och 3G8F7-DRM21-E. Beställningskoden CAN-2024D CR är RoHS-kompatibel variant, monteras på DIN-skena och arbetar med en matningsspänning på +10 till +30 VDC.
Tillämpningar
- Fabriksautomation
- Maskinstyrning
- Styrning av förpackningsmaskiner
- Fjärrstyrning av analoga utgångar i DeviceNet-nätverk
| Portar: | 1 |
|---|---|
| Product type: | Analog output module |
| Protokoll: | DeviceNet |
| Interface: | DeviceNet |
| Analog outputs: | 4 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Matning 2 x DeviceNet-status |
| Analog utgång | |
| Kanaler | 4 |
| Typ | 0~ 5 V, +/- 5 V, 0~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
| Upplösning | 14-bit |
| Noggrannhet | +/- 0,1 % av FSR för spänningsutgång; +/- 0,2 % av FSR för strömutgång |
| Nolldrift | Spänning: +/-30 μV/°C Ström: +/-0,2 μV/°C |
| Spandrift | +/-20 ppm/°C |
| Spänningsutgångskapacitet | 10V@5mA |
| Belastningsmotstånd för ström | Extern +24 V: 1050 ohm |
| Värde vid påslagning | Ja |
| DeviceNet | |
| Portar | 1 |
| Anslutning stöds | 1 anslutning för explicit meddelandehantering 1 anslutning för Polled I/O 1 anslutning för Bit-Strobe I/O |
| Baudhastighet | 125 kbps, 250 kbps, 500 kbps |
| Termineringsmotstånd | Omkopplare för 120 Ω termineringsmotstånd |
| Specifikation | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| Nod-ID | 0 ~ 63 |
| Avstängningsmeddelande | Ja |
| Heartbeat-meddelande | Ja |
| Prenumerera | Endast server för grupp 2 |
| Ström | |
| Ingångsområde | +10 VDC ~ +30 VDC |
| Förbrukning | 2 W |
| Mekanisk | |
| Mått (mm) | 32.3 x 99 x 77.5 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Lagringstemperatur | -30 ~ +80 ℃ |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
