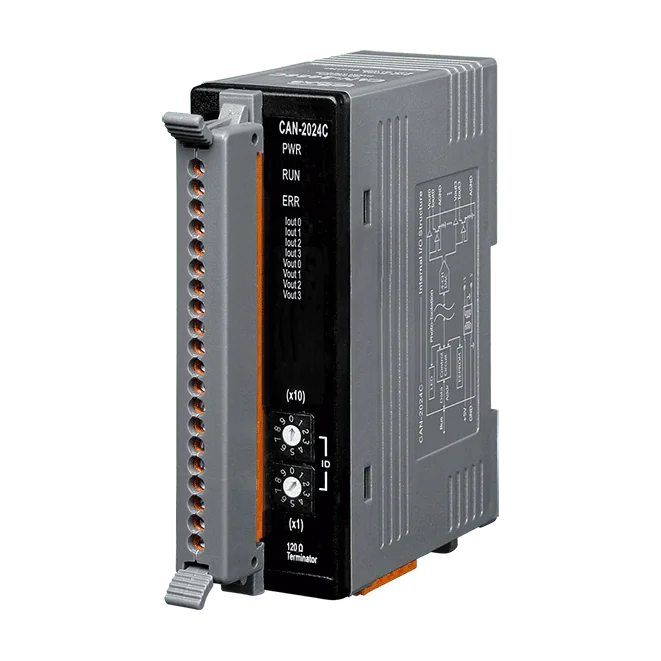

CAN-2024C CANopen-slavmodul, 4-kanals 14-bitars analog utgång
CANopen-slavmodul med fyra 14-bitars analoga utgångar, stöd för CiA DS-301 v4.02 och DSP-401 v2.1, PDO-mappning och standard-EDS-fil för vanliga CANopen-masterenheter.
- CANopen-slavmodul med 4 analoga utgångskanaler med 14-bitars upplösning
- Väljbara spännings- och strömutgångsområden, inklusive 4~20 mA och 0~10 V
- Kompatibel med CiA DS-301 v4.02 och DSP-401 v2.1, med stöd för PDO-mappning
- Standard-EDS-fil medföljer för användning med vanliga CANopen-masterenheter
- Överföringshastigheter från 10 k till 1 M, inbyggt 120 Ω termineringsmotstånd och nod-ID 1 till 99
- Hårdvaru-watchdog, inställbara startvärden vid strömpåslag och 4 kV kontakt-ESD-skydd per kanal
3 902,77 kr per st.
| 1-9 st. | 3 902,77 kr | |
|---|---|---|
| 10-30 st. | 3 781,15 kr | −3 % |
| 31+ st. | 3 703,76 kr | −5 % |
Produktinformation "CAN-2024C CANopen-slavmodul, 4-kanals 14-bitars analog utgång"
CAN-2024C CR är en DIN-skensmonterad CANopen-slavmodul som styr fyra analoga utgångar med 14-bitars upplösning. Den passar ingenjörer som behöver styra fältaktuatorer som ventiler, drivenheter och givareingångar från ett CANopen-nätverk utan att behöva bygga egen fältbussfirmware.
Varje kanal kan konfigureras för 0~5 V, ±5 V, 0~10 V, ±10 V, 0~20 mA eller 4~20 mA utgång. Noggrannheten för spänningsutgången är ±0,1 % av FSR och för strömutgången ±0,2 % av FSR. Modulen har en hårdvaru-watchdog, inställbara startvärden vid strömpåslag samt 3000 VDC isolering för DC-till-DC och 2500 Vrms optokopplarisolering mot CANopen-sidan.
Modulen stöder NMT-slavdrift, 10 RxPDO och 10 TxPDO med PDO-mappning samt nod-ID från 1 till 99. En standard-EDS-fil medföljer, så den kan driftsättas tillsammans med andra standardmässiga CANopen-masterenheter. Enheten arbetar med +10 till +30 VDC, drar 2,5 W och fungerar mellan -25 och +75 °C.
Användningsområden
- Styrning av industrimaskiner
- Fabriksautomation
- Styrning av förpackningsmaskiner
- Fjärrdatainsamling
- Miljöövervakning
| Product type: | Fieldbus I/O module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CANopen |
| Analog outputs: | 4 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Analog utgång | |
| Kanaler | 4 |
| Typ | 0~ 5 V, +/- 5 V, 0~ 10 V, +/- 10 V, 0 ~ 20 mA, 4 ~ 20 mA |
| Upplösning | 14-bit |
| Noggrannhet | +/- 0,1 % av FSR för spänningsutgång; +/- 0,2 % av FSR för strömutgång |
| Nolldrift | Spänning: +/-30 μV/°C Ström:: +/-0,2 μV/°C |
| Spandrift | +/-20 ppm/°C |
| Spänningsutgångskapacitet | 10V@ 5mA |
| Belastningsmotstånd för ström | Extern +24 V: 1050 ohm |
| Värde vid påslagning | Ja |
| Isolation | 3000 VDC |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll eller Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 2.5 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
