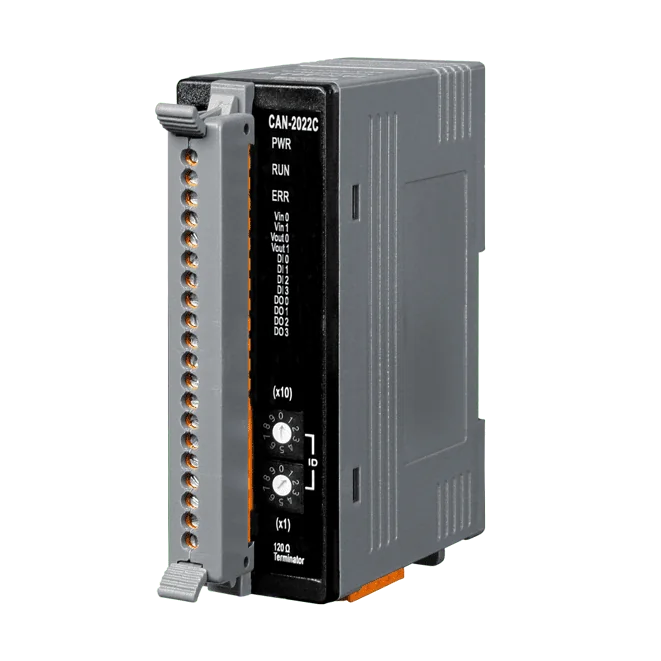

CAN-2022C CANopen-slavmodul för I/O, 2-kan. isolerad AI/AO, 4-kan. DI/DO
CANopen-slavmodul för fjärr-I/O med 2 isolerade analoga ingångar, 2 analoga utgångar, 4 isolerade digitala ingångar och 4 isolerade digitala utgångar, med stöd för CiA 301 v4.02 och CiA 401 v2.1.
- CANopen NMT-slav med stöd för CiA 301 v4.02 och CiA 401 v2.1
- Validerad med CiA:s testverktyg för CANopen-konformitet; standard-EDS-fil levereras
- 2 differentiella analoga ingångar (16-bitars) och 2 analoga utgångar (12-bitars), med individuell konfiguration av ingångskanaler
- 4 isolerade digitala ingångar för våtkontakter (sink) och 4 isolerade digitala utgångar med öppen kollektor (sink), max 700 mA per kanal
- Konfigurerbara start- och säkra värden för analoga och digitala utgångar
- ESD-skydd på 4 kV kontakturladdning per kanal
3 471,58 kr per st.
| 1-9 st. | 3 471,58 kr | |
|---|---|---|
| 10-30 st. | 3 361,02 kr | −3 % |
| 31+ st. | 3 294,69 kr | −5 % |
Produktinformation "CAN-2022C CANopen-slavmodul för I/O, 2-kan. isolerad AI/AO, 4-kan. DI/DO"
The CAN-2022C CR är en CANopen-slavmodul för I/O som för blandade analoga och digitala signaler ut på ett CAN-bussnätverk. Den kombinerar två differentiella 16-bitars analoga ingångar, två 12-bitars analoga utgångar, fyra isolerade digitala ingångar för våtkontakter och fyra isolerade digitala utgångar med öppen kollektor i en DIN-skenenhet, så att en enda nod kan hantera ett flertal mät- och aktueringsuppgifter.
Ingenjörer väljer normalt den här modulen när de behöver standardmässig CANopen-integration. Modulen implementerar NMT-slavrollen och följer CiA 301 v4.02 och CiA 401 v2.1, och den har validerats med CiA:s testverktyg för CANopen-konformitet. En standard-EDS-fil levereras, så modulen kan läggas till i en standard-CANopen-master genom att importera filen. Processdataobjekten erbjuder händelsestyrd, fjärrbegärd, cyklisk och acyklisk SYNC-överföring.
Beställningskoden för CR är listad med RoHS-efterlevnad. Modulen drar 1,8 W från en 10 ~ 30 VDC-matning och är klassad för en driftstemperatur på -25 ~ +75 °C. Den inbyggda 120 Ω-terminalresistorn, valbara baudrater från 10 k till 1 M och nod-ID:n från 1 till 99 förenklar idrifttagning av bussen.
Tillämpningar
- Styrning av industriella maskiner
- Fabriksautomation
- Styrning av förpackningsmaskiner
- Fjärrdatainsamling
- Miljöövervakning
- Styrning av medicinsk utrustning
- Övervakning av flygmotorer
| Product type: | Fieldbus I/O module |
|---|---|
| Protokoll: | CANopen |
| Interface: | CAN bus |
| Digital inputs: | 4 |
| Digital outputs: | 4 |
| Analog inputs: | 2 |
| Analog outputs: | 2 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hårdvaru-watchdog |
| LED-indikatorer | |
| Status | 3 LED för PWR, RUN och ERR |
| Analog ingång | |
| Kanaler | 2 (differentiell) |
| Sensortyp | ±10V, ±5V, ±2.5V, ±1.25V, ±1V, ±500mV, ±250mV |
| Upplösning | 16-bit |
| Noggrannhet | +/- 0,1 % av FSR |
| Samplingshastighet | 60 sampel/s (totalt) |
| Common Mode-undertryckning | 86 dB min. |
| Normalt läge för common mode-förkastning | 100 dB |
| Konfiguration per enskild kanal | Ja |
| Nolldrift | +/- 10 μV/ °C |
| Spandrift | +/-25 ppm/ °C |
| Analog utgång | |
| Kanaler | 2 |
| Typ | +0V ~ +5V, +/-5V, +0 V ~ +10V,+/-10V |
| Upplösning | 12-bit |
| Noggrannhet | +/-0,1 % av FSR |
| Spänningsutgångskapacitet | 10 V @ 20 mA |
| Belastningsmotstånd för ström | 500 Ω |
| Värde vid påslagning | Ja |
| Säkervärde | Ja |
| Digital ingång | |
| Kanaler | 4 |
| Typ | Våt kontakt (Sink) |
| Spänningsnivå för TILL | +3,5 ~ +30 VDC |
| Spänningsnivå för FRÅN | +1 VDC max. |
| Ingångsimpedans | 10 KΩ, 0.66W |
| Överspänningsskydd | 70 VDC |
| Digital utgång | |
| Kanaler | 4 |
| Typ | Isolerad öppen kollektor (sink) |
| Lastspänning | +3,5 ~ +50 VDC |
| Lastström | 700 mA/kanal max. |
| Överspänningsskydd | 60 VDC |
| Överbelastningsskydd | Ja |
| Kortslutningsskydd | Ja |
| Värde vid påslagning | Ja, programmerbar |
| Säkervärde | Ja, programmerbar |
| CANopen | |
| Baudhastighet | 10 k ~ 1 M |
| Isolation | 3000 VDC för DC-till-DC, 2500 Vrms för fotokoppling |
| Termineringsmotstånd | Inbyggt 120 Ω |
| Protokoll | CiA 301 v4.02, CiA 401 v2.1 |
| Nod-ID | 1 ~ 99 |
| Antal PDO:er | 10 RxPDO , 10 TxPDO |
| PDO-läge | Händelseutlöst, fjärrbegärd, cyklisk och acyklisk SYNC |
| Felkontroll | Node Guarding-protokoll / Heartbeat-producent |
| NMT | Slav |
| EMCY-meddelande | Ja |
| Ström | |
| Förbrukning | 1.8 W |
| Mekanisk | |
| Mått (mm) | 33 x 99 x 78 ( W x L x H ) |
| Installation | DIN-skena |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
