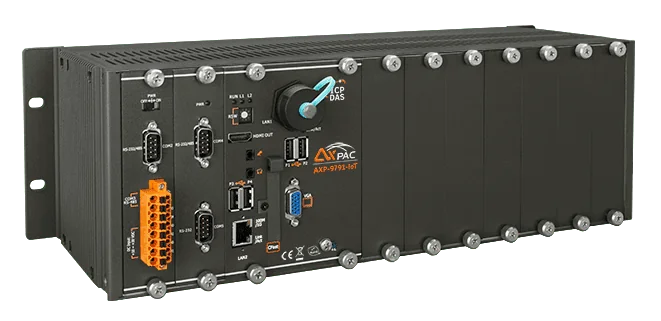

AXP-9791-IoT 7-slots Windows 10 IoT PAC med Intel Atom E3950-processor
Windows 10 IoT PAC som kombinerar datorfunktion, en I/O-backplane med 7 platser och operatörsgränssnitt i en metallenhet, med Intel Atom E3950-processor, 8 GB DDR4 och en 128 GB SSD.
- Windows 10 IoT Enterprise LTSC (64-bit) med stöd för Universella Windows-appar och traditionella Windows-program
- Intel Atom E3950-processor (1,6 ~ 2,0 GHz, 4C4T) med 8 GB DDR4 SDRAM
- 7 I/O-expansionsplatser för moduler i serierna I-9K, I-97K och e-9K
- 128 GB SSD (SATAIII) samt en CFast-kortplats
- Två Ethernet-portar på 10/100/1000 Mbps och VGA-/HDMI-utgångar för bildskärm
- Seriella portar: 1 x RS-232, 1 x RS-485 och 2 x RS-232/RS-485, alla galvaniskt isolerade med 3000 VDC
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "AXP-9791-IoT 7-slots Windows 10 IoT PAC med Intel Atom E3950-processor"
AXP-9791-IoT är en Windows-baserad PAC som samlar datorfunktion, styr-I/O och operatörsgränssnitt i en metallenhet med 7 platser. Den kör Windows 10 IoT Enterprise LTSC (64-bit) på en Intel Atom E3950-processor, så att HMI, datainsamling och styrning kan integreras i en och samma enhet.
Lokal I/O använder moduler i serierna I-9K, I-97K och e-9K i expansionsplatserna, och fjärrexpansion är möjlig med Ethernet- och RS-485-I/O-moduler. Anslutningsmöjligheterna omfattar två Ethernet-portar på 10/100/1000 Mbps, VGA- och HDMI-utgångar för bildskärm, USB, RS-232 och RS-485. Universella Windows-appar och traditionella Windows-program kan köras sida vid sida.
Enheten är fläktlös med kylfläns för processorn, har redundanta matningsingångar med larmrelä och är specificerad för en driftstemperatur på -25 ~ +60 °C. Beställningskoden AXP-9791-IoT CR är märkt som RoHS.
Användningsområden
- Integration av HMI och operatörsgränssnitt
- Datainsamling
- Styrning och automation med lokal och fjärrstyrd I/O
| Portar: | 2 x Ethernet |
|---|---|
| Product type: | PAC |
| Interface: | Ethernet, HDMI, RS-232, RS-485, USB, VGA |
| Isolation: | 3000 VDC (COM ports) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| OS | Windows 10 IoT Enterprise LTSC (64-bit) |
| Service | IE11, FTP-server, IIS 7.0, ASP (Java Script, VB Script) |
| Ramverksstöd | .NET Framework 3.5 ~ 4.8 |
| Flerspråkigt stöd | Engelska, tyska, franska, spanska, portugisiska, ryska, italienska, koreanska, japanska, förenklad kinesiska, traditionell kinesiska |
| SDK | DLL för VC, DLL för Visual Studio.Net |
| Huvudenhet | |
| CPU | Intel Atom® processor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-bit, 4C4T |
| 64-bitars hårdvaruserienummer | Ja |
| Systemminne | 8 GB DDR4 SDRAM |
| Lagring | 1 x 128 GB SSD (SATAIII) 1 x CFast-kortplats |
| Icke-flyktigt minne | 128 KB MRAM 16 KB EEPROM |
| Realtidsklocka | Ger sekunder, minuter, timmar, datum, veckodag, månad, år |
| Watchdog-timer | Dubbel watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Upplösning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Ström 2 x Programmerbar |
| I/O-expansion | |
| I/O-typ | I-9K, I-97K, e-9K-serien |
| Platser | 7 x seriell/parallell buss 3 x e-Bus x1 |
| HMI | |
| Summer | Ja |
| Vridomkopplare | 1 x 10-läges (0 ~ 9) |
| Effektbrytare | Ja |
| Ljud | |
| Uttag | Mikrofoningång och hörlursutgång |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-portar | |
| Portar | 1 x RS-232 (3000 VDC galvaniskt isolerad) 1 x RS-485 (3000 VDC galvaniskt isolerad) 2 x RS-232/RS-485 (3000 VDC galvaniskt isolerad) |
| USB | |
| Portar | 2 x USB 2.0 2 x USB 3.0 |
| Ström | |
| Kapacitet | 25 W matning till CPU och bakplan, 25 W matning till I/O-expansionsplatser och USB-portar, totalt 50 W |
| Ingångsområde | +19 ~ 30 VDC (2 kV isolerad) |
| Redundanta strömingångar | Ja, med ett effektrelä (1 A @ 24 VDC) för larm |
| Förbrukning | 21 W |
| Mekanisk | |
| Mått (mm) | 422 x 164 x 133 (W x L x H) |
| Installation | DIN-skena, väggmontering |
| Kylningstyp | CPU-kylfläns / fläktlös |
| Miljö | |
| Driftstemperatur | -25 ~ +60 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
