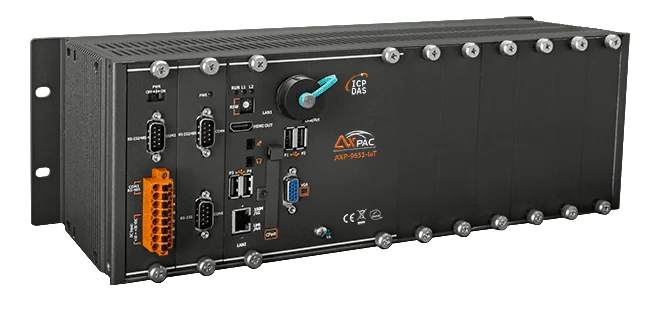

AXP-9651-IoT Windows 10 IoT PAC, 6 platser, Intel Core i5-8365UE
AXP-9651-IoT kombinerar Windows 10 IoT-datorkraft, sex I/O-utbyggnadsplatser och ett operatörsgränssnitt i en DIN-skenmonterad PAC för HMI, datainsamling och styrning.
- Windows 10 IoT Enterprise LTSC (64-bit) på en Intel Core i5-8365UE (1,6 ~ 4,1 GHz, 4C8T)
- 16 GB DDR4 SDRAM och 128 GB SATA III SSD, samt en CFast-kortplats
- Sex I/O-utbyggnadsplatser för moduler i serierna I-9K, I-97K och e-9K
- Två 10/100/1000M Ethernet-portar
- 1x VGA och 1x HDMI bildskärmsutgång
- Redundant matningsingång med larmrelä (1 A vid 24 VDC)
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "AXP-9651-IoT Windows 10 IoT PAC, 6 platser, Intel Core i5-8365UE"
AXP-9651-IoT är en Windows-baserad PAC som samlar styrenhet, I/O och operatörsgränssnitt i en enda metallenhet. Den passar projekt där HMI, datainsamling och styrning ska dela på en och samma enhet i samma kapsling.
Enheten bygger på en Intel Core i5-8365UE-processor med 16 GB DDR4 SDRAM och en 128 GB SATA III SSD. Den kör Windows 10 IoT Enterprise LTSC (64-bit) och kan köra Universal Windows-appar och traditionella Windows-program sida vid sida. Sex platser tar emot I/O-moduler i serierna I-9K, I-97K och e-9K lokalt, medan fjärrutbyggnad är möjlig med Ethernet- och RS-485-I/O-moduler.
Anslutningsmöjligheterna omfattar två 10/100/1000M Ethernet-portar, VGA- och HDMI-utgångar för bildskärm, två USB 2.0- och två USB 3.0-portar samt en uppsättning isolerade seriella portar för RS-232, RS-485 och kombinerat RS-232/RS-485. CR-beställningskoden motsvarar den RoHS-märkta konfigurationen av denna modell.
Användningsområden
- GigE Vision-kamerasystem
- USB Vision-kamerasystem
- Höghastighetsdatainsamling
- Vibrationsövervakning
- Kommunikation via flera seriella portar
- InduSoft HMI-projekt
- LabVIEW-applikationer
- CAN-buss
- Rörelsestyrning
- Trådlös anslutning
| Portar: | 2 |
|---|---|
| Product type: | PAC |
| Interface: | Ethernet, HDMI, RS-232, RS-485, USB, VGA |
| Isolation: | 2 kV (power), 3000 VDC (serial) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| OS | Windows 10 IoT Enterprise LTSC (64-bit) |
| Service | IE11, FTP-server, IIS 7.0, ASP (Java Script, VB Script) |
| Ramverksstöd | .NET Framework 3.5 ~ 4.8 |
| Flerspråkigt stöd | Engelska, tyska, franska, spanska, portugisiska, ryska, italienska, koreanska, japanska, förenklad kinesiska, traditionell kinesiska |
| SDK | DLL för VC, DLL för Visual Studio.Net |
| Huvudenhet | |
| CPU | Intel® Core™ Whiskey Lake U i5-8365UE-processor (1,6 ~ 4,1 GHz, 4C8T) |
| 64-bitars hårdvaruserienummer | Ja |
| Systemminne | 16 GB DDR4 SDRAM (SODIMM-platser med 16 GB DDR4 x 1) |
| Lagring | 1 x 128 GB SSD (SATAIII) 1 x CFast-kortplats |
| Icke-flyktigt minne | 128 KB MRAM 16 KB EEPROM |
| Realtidsklocka | Ger sekunder, minuter, timmar, datum, veckodag, månad, år |
| Watchdog-timer | Dubbel watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Upplösning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Ström 2 x Programmerbar |
| I/O-expansion | |
| I/O-typ | I-9K, I-97K, e-9K-serien |
| Platser | 6 x seriell/parallell buss 2 x e-Bus x1 1 x e-Bus x4 |
| HMI | |
| Summer | Ja |
| Vridomkopplare | 1 x 10-läges (0 ~ 9) |
| Effektbrytare | Ja |
| Ljud | |
| Uttag | Mikrofoningång och hörlursutgång |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100/1000 Base-TX (Intel® I219LM) 1 x RJ-45, 10/100/1000 Base-TX (Intel® I211LM) |
| COM-portar | |
| Portar | 1 x RS-232 (3000 VDC galvaniskt isolerad) 1 x RS-485 (3000 VDC galvaniskt isolerad) 2 x RS-232/RS-485 (3000 VDC galvaniskt isolerad) |
| USB | |
| Portar | 2 x USB 2.0 2 x USB 3.0 |
| Ström | |
| Kapacitet | 80 W matning till CPU och bakplan, 40 W matning till I/O-expansionsplatser och USB-portar, 120 W totalt |
| Ingångsområde | +19 ~ 30 VDC (2 kV isolerad) |
| Redundanta strömingångar | Ja, med ett effektrelä (1 A @ 24 VDC) för larm |
| Förbrukning | 32,6 W (typiskt) 73 W (CPU full belastning) |
| Mekanisk | |
| Mått (mm) | 422 x 164 x 133 (W x L x H) |
| Installation | DIN-skena, väggmontering |
| Kylningstyp | CPU-kylfläns och 180 000 timmars livslängdsfläkt med Smart Fan-funktion |
| Miljö | |
| Driftstemperatur | -25 ~ +60 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
