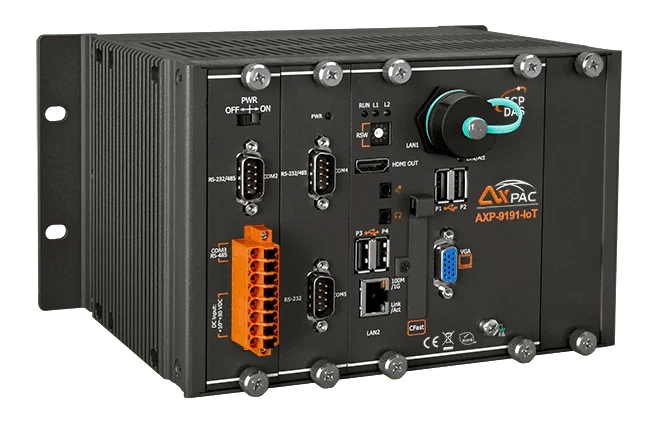

AXP-9191-IoT 1-Slot Windows 10 IoT PAC med Intel Atom E3950 CPU
Windows 10 IoT-baserad 1-plats PAC som kombinerar datorkraft, I/O och operatörsgränssnitt i en metallenhet, med dubbla Gigabit Ethernet och redundant strömingång.
- Windows 10 IoT Enterprise LTSC (64-bit) med stöd för Universal Windows-appar och traditionella Windows-program
- Intel Atom E3950-processor, 1,6 ~ 2,0 GHz, 4C4T
- 8 GB DDR4 SDRAM och 128 GB SSD (SATAIII), samt en CFast-kortplats
- En lokal I/O-expansionsplats för I-9K-, I-97K- och e-9K-serierna
- Två 10/100/1000M Ethernet-portar, VGA- och HDMI-bildutgång
- Redundant strömingång med larmrelä (1 A @ 24 VDC)
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "AXP-9191-IoT 1-Slot Windows 10 IoT PAC med Intel Atom E3950 CPU"
AXP-9191-IoT är en Windows-baserad programmerbar automationsstyrenhet för ingenjörer som vill ha HMI, datainsamling och styrning i en enda kompakt enhet. En Intel Atom E3950-processor, 8 GB DDR4-minne och en 128 GB SSD kör Windows 10 IoT Enterprise LTSC (64-bit), så befintlig Windows-programvara och Universal Windows-appar kan köras sida vid sida.
En lokal expansionsplats tar emot I/O-moduler i serierna I-9K, I-97K och e-9K. Fjärr-I/O kan läggas till via Ethernet-I/O-moduler och RS-485-I/O-moduler. Frontpanelen har VGA- och HDMI-bildutgångar, en summer, en 10-positions vridomkopplare och programmerbara lysdioder för lokal operatörsfeedback.
Anslutningsmöjligheterna omfattar två 10/100/1000M Ethernet-portar, två USB 2.0- och två USB 3.0-portar samt isolerade COM-portar för RS-232 och RS-485. Redundanta strömingångar med larmrelä bidrar till att skydda kontinuerlig drift, och enheten är avsedd för montage på DIN-skena eller vägg med en fläktlös kylning via CPU-kylflänsen.
Användningsområden
- Integrering av HMI, datainsamling och styrning i en PAC
- Lokal och fjärrstyrd I/O-utbyggnad för maskin- och processtyrning
- Användning i tuffa industriella miljöer
| Portar: | 2 |
|---|---|
| Product type: | PAC |
| Interface: | Ethernet, HDMI, RS-232, RS-485, USB, VGA |
| Isolation: | 3000 VDC (COM) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| OS | Windows 10 IoT Enterprise LTSC (64-bit) |
| Service | IE11, FTP-server, IIS 7.0, ASP (Java Script, VB Script) |
| Ramverksstöd | .NET Framework 3.5 ~ 4.8 |
| Flerspråkigt stöd | Engelska, tyska, franska, spanska, portugisiska, ryska, italienska, koreanska, japanska, förenklad kinesiska, traditionell kinesiska |
| SDK | DLL för VC, DLL för Visual Studio.Net |
| Huvudenhet | |
| CPU | Intel Atom® processor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-bit, 4C4T |
| 64-bitars hårdvaruserienummer | Ja |
| Systemminne | 8 GB DDR4 SDRAM |
| Lagring | 1 x 128 GB SSD (SATAIII) 1 x CFast-kortplats |
| Icke-flyktigt minne | 128 KB MRAM 16 KB EEPROM |
| Realtidsklocka | Ger sekunder, minuter, timmar, datum, veckodag, månad, år |
| Watchdog-timer | Dubbel watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Upplösning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Ström 2 x Programmerbar |
| I/O-expansion | |
| I/O-typ | I-9K, I-97K, e-9K-serien |
| Platser | 1 x seriell/parallell buss 1 x e-Bus x1 |
| HMI | |
| Summer | Ja |
| Vridomkopplare | 1 x 10-läges (0 ~ 9) |
| Effektbrytare | Ja |
| Ljud | |
| Uttag | Mikrofoningång och hörlursutgång |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-portar | |
| Portar | 1 x RS-232 (3000 VDC galvaniskt isolerad) 1 x RS-485 (3000 VDC galvaniskt isolerad) 2 x RS-232/RS-485 (3000 VDC galvaniskt isolerad) |
| USB | |
| Portar | 2 x USB 2.0 2 x USB 3.0 |
| Ström | |
| Kapacitet | 25 W matning till CPU och bakplan, 25 W matning till I/O-expansionsplatser och USB-portar, totalt 50 W |
| Ingångsområde | +19 ~ 30 VDC (2 kV isolerad) |
| Redundanta strömingångar | Ja, med ett effektrelä (1 A @ 24 VDC) för larm |
| Förbrukning | 19 W |
| Mekanisk | |
| Mått (mm) | 239 x 164 x 133 (W x L x H) |
| Installation | DIN-skena, väggmontering |
| Kylningstyp | CPU-kylfläns / fläktlös |
| Miljö | |
| Driftstemperatur | -25 ~ +60 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
