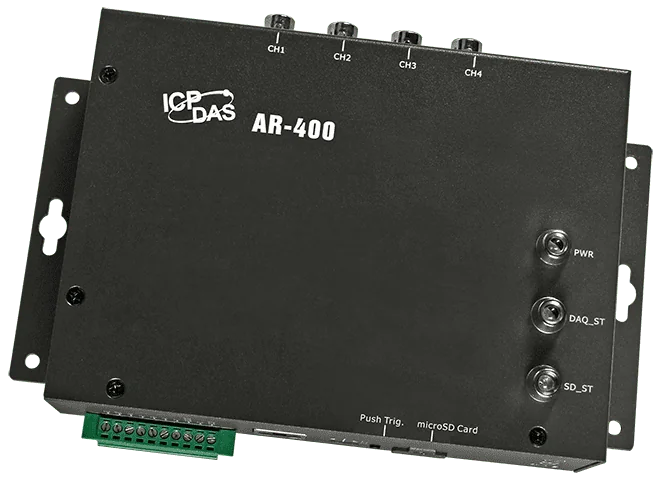

AR-400 Accelerometerdataloggare, 4-ka IEPE-ingång
AR-400 loggar vibrationsdata från upp till fyra IEPE-accelerometrar med upp till 125 kHz per kanal och lagrar resultaten på ett micro SD-kort för offlineanalys.
- Fyra samtidiga 16-bitars ADC-ingångar med ett spänningsområde på ±10 V och 3 mA IEPE-excitationsström
- Stöder 2 eller 4 IEPE-ingångar, med samplingshastigheter på 5, 10, 20, 50, 100 och 125 kHz
- Flexibel utlösning: tryckknapp, schema, analog tröskel, digital ingång och fjärrutlösning via verktyget
- Data sparas på 4 till 32 GB micro SDHC-flashminne, med en maximal inspelningstid på 30 min vid 5 kHz
- En Form A-reläutgång för effekt (5A@250 VAC, 5A@30 VDC) och en digital ingång (torr eller våt kontakt)
- 1 x RJ-45 10/100Base-T(X) Ethernet-port
7 534,66 kr per st.
| 1-9 st. | 7 534,66 kr | |
|---|---|---|
| 10-30 st. | 7 303,67 kr | −3 % |
| 31+ st. | 7 160,67 kr | −5 % |
Produktinformation "AR-400 Accelerometerdataloggare, 4-ka IEPE-ingång"
AR-400 är en modul för insamling av dynamiska signaler för vibrationsövervakning och -analys. Den samplar fyra kanaler samtidigt med 16-bitars upplösning och levererar en inbyggd excitationsström på 3 mA för IEPE-accelerometrar, så att kompatibla sensorer kan kopplas direkt utan extern matning.
Insamlad data skrivs till ett micro SDHC-kort (4 till 32 GB), vilket möjliggör offlineanalys efter insamling. Inspelningen kan startas med tryckknapp, schema, analog tröskel, digital ingång eller fjärrutlösning från verktygsprogramvaran på en värddator, som även hanterar inställningar för samplingshastighet och samplingsschema.
- Lämplig för konditionsövervakningssystem där vibrationsdata måste samlas in vid bestämda tider eller vid definierade händelser.
- Inkluderar ett reläutgång (Form A, 5A@250 VAC) och en digital ingång för användning i utlösnings- eller styrlogik.
Användningsområden
- Vibrationsövervakning och -analys
- Industriell automation
- Fabriksautomation
- Processautomation
| Portar: | 1 |
|---|---|
| Product type: | Accelerometer data logger |
| Interface: | Ethernet |
| Digital inputs: | 1 |
| Relay outputs: | 1 |
| Analog inputs: | 4 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | Wall, DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x PWR 1 x DAQ 1 x SD |
| Analog ingång | |
| Kanaler | 4 (samtidig samplning) |
| Typ | IEPE |
| Område | Spänning: ±10 V Ström: 3 mA |
| Upplösning | 16 bit |
| Samplingshastighet | 5, 10, 20, 50, 100, 125 (kHz) |
| Utlösningsläge | Tryckknappsutlösning, tidsstyrd utlösning, tröskelutlösning, digital ingångsutlösning, fjärrutlösning via verktygsprogram |
| Digital ingång | |
| Kanaler | 1, torrkontakt: källa / våtkontakt: sänka eller källa |
| Spänningsnivå för TILL | Torr: Sluten till GND Våt: +10 VDC till +50 VDC |
| Spänningsnivå för FRÅN | Torr: Öppen Våt: +4 VDC max |
| Reläutgång | |
| Kanaler | Form A x 1 |
| Typ | Effektrelä |
| Kontaktbelastning | 5A @250 VAC (47 ~ 63 Hz) 5A @30 VDC |
| Driftstid | 10 ms |
| Frigöringstid | 5 ms |
| Elektrisk uthållighet | 100 000 gånger min. |
| Mekanisk livslängd | 20 000 000 gånger min |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100Base-T(X) |
| Ström | |
| Förbrukning | 4.3 W |
| Mekanisk | |
| Mått (mm) | 197 x 139 x 57 (W x L x H) |
| Installation | Väggmontering, skenmodell |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ 80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
