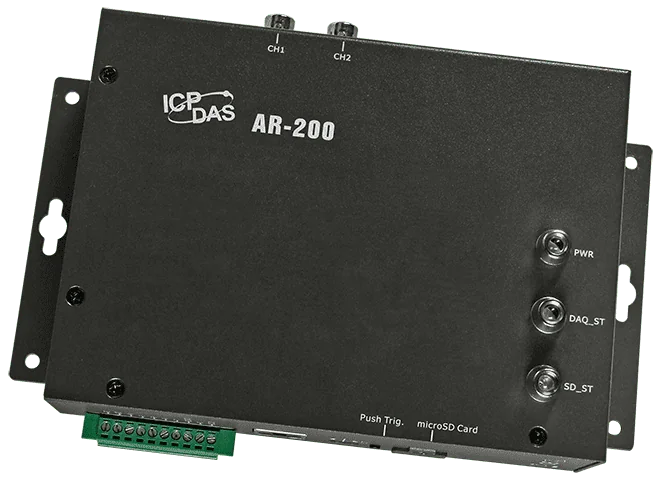

AR-200 Accelerometerdataloggare, 2-kanals IEPE-ingång
Tvåkanalig IEPE-accelerometerdataloggare med 16-bitars ADC, samplingsfrekvens upp till 200 kHz per kanal och lagring på Micro SD för offline-analys av vibrationer.
- Två samtidiga 16-bitars ADC-kanaler för IEPE-accelerometrar, med inbyggd excitationsström på 3 mA
- Samplingsfrekvenser upp till 200 kHz per kanal
- Flexibel triggning: tryckknapp, schema, analog tröskel, digital ingång och fjärrtrigger från verktyget
- Lagring till micro SDHC-kort på 4 till 32 GB, med en maximal inspelningstid på 30 minuter
- Enkel reläutgång av typ Form A, märkt 5A@250 VAC eller 5A@30 VDC
- 4 kV kontakt-ESD-skydd på alla anslutningar
6 599,70 kr per st.
| 1-9 st. | 6 599,70 kr | |
|---|---|---|
| 10-30 st. | 6 401,71 kr | −3 % |
| 31+ st. | 6 269,72 kr | −5 % |
Produktinformation "AR-200 Accelerometerdataloggare, 2-kanals IEPE-ingång"
AR-200 CR är en modul för insamling av dynamiska signaler för vibrationsövervakning och -analys. Den tar emot två IEPE-accelerometrar, var och en försörjd med en inbyggd excitationsström på 3 mA, och digitaliserar signalerna med en 16-bitars omvandlare. Samplingen av båda kanalerna sker samtidigt, med samplingsfrekvenser upp till 200 kHz per kanal.
Inspelningarna skrivs till ett Micro SD-kort, så data kan tas med och analyseras offline. Insamlingen kan startas med en tryckknapp, ett schema, en analog tröskel, en digital ingång eller ett fjärrkommando från det medföljande verktyget på en värddator, som även låter dig ställa in samplingsfrekvens och schemaläggning för varje applikation. Ett enda reläutgång och en digital ingång ger enheten grundläggande händelsehantering.
Dataloggaren passar för skåp- eller maskininstallationer som behöver köras utan övervakning. Den fungerar med ett brett matningsområde på +10 till +30 VDC, arbetar i temperaturområdet -25 till +75 °C och ger 4 kV kontakt-ESD-skydd på alla anslutningar. Montering sker på vägg eller DIN-skena.
Användningsområden
- Vibrationsövervakning och -analys
- Industriell automation
- Fabriksautomation
- Processautomation
| Portar: | 1 |
|---|---|
| Product type: | Accelerometer data logger |
| Interface: | Ethernet, Micro SD |
| Digital inputs: | 1 |
| Relay outputs: | 1 |
| Analog inputs: | 2 |
| Power input: | +10 till +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | Wall, DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x PWR 1 x DAQ 1 x SD |
| Analog ingång | |
| Kanaler | 2 (samtidig sampling) |
| Typ | IEPE |
| Område | Spänning: ±10 V Ström: 3 mA |
| Upplösning | 16 bit |
| Samplingshastighet | 5, 10, 20, 50, 100, 125, 200 (kHz)P |
| Utlösningsläge | Tryckknappsutlösning, tidsstyrd utlösning, tröskelutlösning, digital ingångsutlösning, fjärrutlösning via verktygsprogram |
| Digital ingång | |
| Kanaler | 1, torrkontakt: källa / våtkontakt: sänka eller källa |
| Spänningsnivå för TILL | Torr: Sluten till GND Våt: +10 VDC till +50 VDC |
| Spänningsnivå för FRÅN | Torr: Öppen Våt: +4 VDC max |
| Reläutgång | |
| Kanaler | Form A x 1 |
| Typ | Effektrelä |
| Kontaktbelastning | 5A @250 VAC (47 ~ 63 Hz) 5A @30 VDC |
| Driftstid | 10 ms |
| Frigöringstid | 5 ms |
| Elektrisk uthållighet | 100 000 gånger min. |
| Mekanisk livslängd | 20 000 000 gånger min |
| Ethernet | |
| Portar | 1 x RJ-45, 10/100Base-T(X) |
| Ström | |
| Förbrukning | 4.3 W |
| Mekanisk | |
| Mått (mm) | 197 x 139 x 57 (W x L x H) |
| Installation | Väggmontering, skenmodell |
| Miljö | |
| Driftstemperatur | -25 ~ +75 °C |
| Lagringstemperatur | -30 ~ 80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
