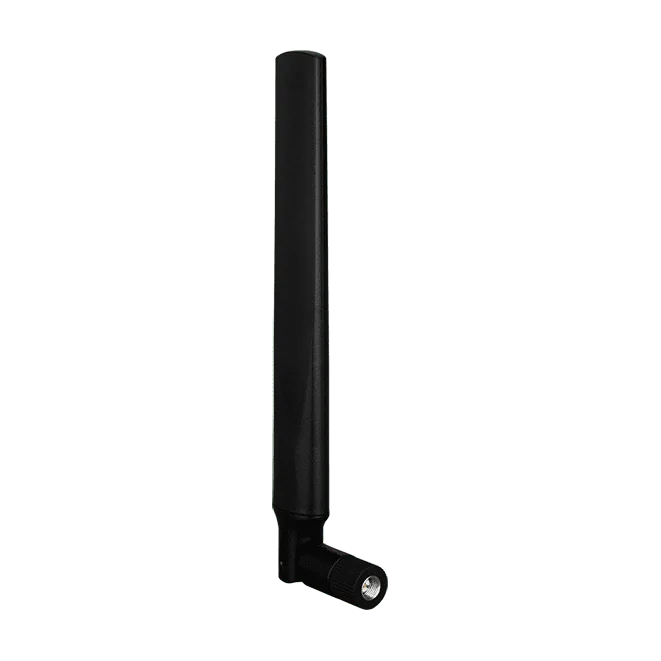

ANT-859-01 Omnidirektionell 5G LTE-dipolantenn, SMA-hane, 4,5 dBi
Omnidirektionell dipolantenn med SMA-hankontakt för mobila 2G-, 3G-, 4G LTE- och 5G NR-band, täcker 617 MHz till 5925 MHz med angiven maxförstärkning på 4,5 dBi.
- Dipolelement, omnidirektionellt mönster
- SMA-hankontakt (plugg)
- Täckning för 2G GSM/GPRS, 3G WCDMA, 4G LTE och 5G NR (n1 till n98)
- Frekvenstäckning från 617 MHz till 5925 MHz
- Angiven maxförstärkning på 4,5 dBi (4200 till 5000 MHz)
- Driftstemperatur -40 °C till +85 °C
287,46 kr per st.
| 1-9 st. | 287,46 kr | |
|---|---|---|
| 10-30 st. | 276,40 kr | −4 % |
| 31+ st. | 265,34 kr | −8 % |
Produktinformation "ANT-859-01 Omnidirektionell 5G LTE-dipolantenn, SMA-hane, 4,5 dBi"
ANT-859-01 är en omnidirektionell dipolantenn på 4,5 dBi för mobila trådlösa enheter. Den har en SMA-hankontakt och täcker de 2G GSM/GPRS-, 3G WCDMA-, 4G LTE- och 5G NR-band som anges i datablad, så en och samma antenn kan användas för flera generationer mobilt bredband.
Förstärkningen varierar över frekvensområdet, från 0,74 dBi i bandet 803 till 960 MHz till 4,5 dBi i bandet 4200 till 5000 MHz. Kontrollera tabellen med förstärkning per band mot de frekvenser du behöver innan du specificerar antennen i en länkbudget.
Antennen är specificerad för driftstemperatur från -40 °C till +85 °C och är listad enligt RoHS och WEEE. Den mäter 183,6 mm x 21,5 mm och väger 23,8 ± 2 g.
Användningsområden
- Mobil trådlös uppkoppling på 2G, 3G, 4G LTE och 5G NR
- Omnidirektionell antenn för trådlösa enheter med SMA-hankontakt som ingång
| Product type: | Antenn |
|---|---|
| Interface: | SMA hane (kontakt) |
| Operating temperature: | -40 ~ +85 °C |
Specifikationer
| Mekanisk | |
|---|---|
| Mått (mm) | 183.6 mm x 21.5 mm |
| Vikt | 23.8 ± 2 g |
| Miljö | |
| Driftstemperatur | -40 °C ~ +85 °C |
| Antenn | |
| Typ | Dipol |
| Kontakt | SMA hane (kontakt) |
| Förstärkning (dBi) | 1,04 dBi @ 617~798 MHz 0,74 dBi @ 803~960 MHz 2,31 dBi @ 1166‐1610 MHz 3,58 dBi @ 1710‐2200 MHz 3,88 dBi @ 2300‐2690 MHz 2,26 dBi @ 3300‐3800 MHz 4,5 dBi @ 4200‐5000 MHz 4,31 dBi @ 5150‐5925 MHz |
| Band | 617~798MHz 803~960MHz 1166‐1610MHz 1710‐2200MHz 2300‐2690MHz 3300‐3800MHz 4200‐5000MHz 5150‐5925MHz |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
