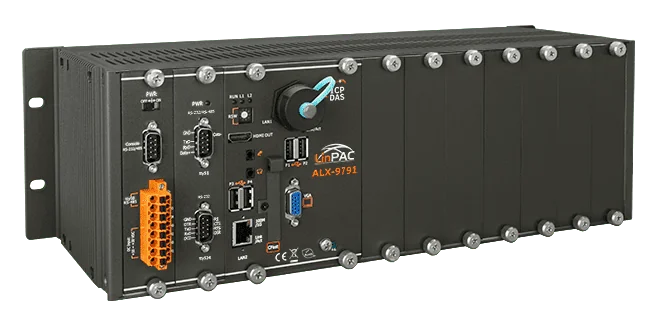

ALX-9791 Linux PAC, 7-platsers metallkontroller med Intel E3950-processor
Ubuntu 20.04-baserad Linux-PAC i metall med sju expansionsplatser, Intel Atom E3950-processor, dubbla Gigabit-Ethernet och redundant strömingång, för kombinerad HMI, datainsamling och styrning.
- Ubuntu 20.04 med Linux-kärna 5.4 på en Intel Atom E3950-processor (1,6 ~ 2,0 GHz, 4 kärnor/4 trådar)
- 7 I/O-expansionsplatser för moduler i serierna e-9K, I-9K och I-97K, plus 3 e-Bus-platser
- 8 GB DDR4 SDRAM och 64 GB SSD, med CFast-kortplats för extra lagring
- Hård realtidsfunktion med dubbel watchdog-timer och inbyggd realtidsklocka
- 2 x Ethernet-portar för 10/100/1000 Mbit/s och 4 isolerade seriella portar (RS-232/RS-485, 3000 VDC isolering)
- VGA- och HDMI-bildutgång, med summer, vridomkopplare och programmerbara lysdioder
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "ALX-9791 Linux PAC, 7-platsers metallkontroller med Intel E3950-processor"
ALX-9791 CR är en Linux-baserad programmerbar automationsstyrenhet som samlar beräkning, I/O och operatörsdisplay i ett metallhölje. Den passar projekt där lokal HMI, datainsamling och styrning ska köra på samma enhet i stället för på separata enheter.
Enheten kör Ubuntu 20.04 med Linux-kärna 5.4 på en Intel Atom E3950-processor med 8 GB DDR4 SDRAM och en 64 GB SSD. Sju platser tar emot I/O-moduler i serierna e-9K, I-9K och I-97K, och LinPAC SDK stöder utveckling av I/O-applikationer i GNU C. Program kan även lagras på ett CFast-kort eller ett USB-masslagringsminne.
Anslutningarna omfattar två RJ-45-Ethernetportar för 10/100/1000 Mbit/s, VGA- och HDMI-utgångar, fyra seriella portar med RS-232/RS-485-val samt USB 2.0- och 3.0-portar. Beställningsbeskrivningen anger RoHS-märkningen.
Användningsområden
- Integrerad HMI, datainsamling och styrning i en enda PAC
- Lokal och fjärrstyrd I/O-styrning med e-9K-, I-9K- och I-97K-moduler samt I/O-expansioner via Ethernet eller RS-485
| Portar: | 2 Ethernet, 4 serial, 4 USB |
|---|---|
| Product type: | Linux PAC |
| Interface: | Ethernet, HDMI, RS-232/485, USB, VGA |
| Isolation: | 3000 VDC (COM), 2 kV (power) |
| Power input: | +19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| OS | Ubuntu 20.04 med Linux-kärna 5.4 |
| Service | SFTP-server, webbserver, SSH |
| SDK | Standard LinPAC SDK för Linux med GNU C-språk |
| Huvudenhet | |
| CPU | Intel Atom® processor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-bit, 4C4T |
| 64-bitars hårdvaruserienummer | Ja |
| Systemminne | 8 GB DDR4 SDRAM |
| Lagring | 1 x 64 GB SSD (SATAIII) 1 x CFast-kortplats |
| Icke-flyktigt minne | 128 KB MRAM 16 KB EEPROM |
| Realtidsklocka | Ger sekunder, minuter, timmar, datum, veckodag, månad, år |
| Watchdog-timer | Dubbel watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Upplösning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Ström 2 x Programmerbar |
| I/O-expansion | |
| I/O-typ | I-9K, I-97K, e-9K-serien |
| Platser | 7 x seriell/parallell buss 3 x e-Bus |
| HMI | |
| Summer | Ja |
| Vridomkopplare | 1 x 10-läges (0 ~ 9) |
| Effektbrytare | Ja |
| Ljud | |
| Uttag | Mikrofoningång och hörlursutgång |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-portar | |
| Portar | 1 x RS-232 (3000 VDC galvaniskt isolerad) 1 x RS-485 (3000 VDC galvaniskt isolerad) 2 x RS-232/RS-485 (3000 VDC galvaniskt isolerad) |
| USB | |
| Portar | 2 x USB 2.0 2 x USB 3.0 |
| Ström | |
| Ingångsområde | +19 ~ 30 VDC (2 kV isolerad) |
| Redundanta strömingångar | Ja, med ett effektrelä (1 A @ 24 VDC) för larm |
| Förbrukning | 19 W |
| Mekanisk | |
| Mått (mm) | 239 x 164 x 133 (W x L x H) |
| Installation | DIN-skena, väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +60 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
