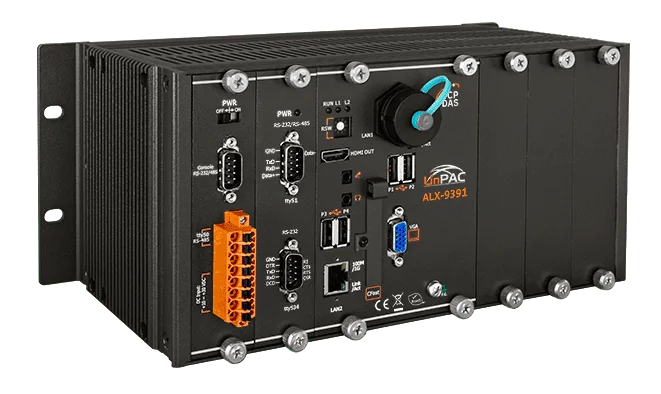

ALX-9391 3-Slot Linux PAC med Intel E3950 CPU, dubbla GbE och 4 seriella portar
Linux-PAC i metallhölje med Intel Atom E3950, 8 GB DDR4 och 3 I/O-expansionsplatser, som samlar datorkraft, I/O och operatörsgränssnitt i en enhet för HMI, datainsamling och styrning.
- Ubuntu 20.04 med Linux-kärna 5.4 på en Intel Atom E3950-processor (1,6 ~ 2,0 GHz, 4C4T)
- 8 GB DDR4 SDRAM och 64 GB SSD, med CFast-kortplats för programlagring
- Tre I/O-expansionsplatser för moduler i I-9K-, I-97K- och e-9K-serierna
- Två 10/100/1000 Base-TX Ethernet-portar och fyra seriella portar (RS-232/RS-485, 3000 VDC isolerade)
- VGA- och HDMI-utgångar för bildskärm, med vridomkopplare i 10 lägen, summer och programmerbara lysdioder
- Redundant strömingång (+19 ~ 30 VDC, 2 kV isolerad) med larmreläutgång
Den här artikeln prissätts per order. Skicka oss antalet så svarar vi med pris och leveranstid.
Begär offert
Produkten finns inte längre tillgänglig
Produktinformation "ALX-9391 3-Slot Linux PAC med Intel E3950 CPU, dubbla GbE och 4 seriella portar"
ALX-9391 är en Linux-baserad programmerbar automationsstyrenhet som samlar datorkraft, I/O och operatörsgränssnitt i en enda metallenhet. Den passar maskin- och panelbyggare som vill att HMI, datainsamling och styrning ska skötas av en och samma enhet, och kör Ubuntu 20.04 på en 64-bitars Intel Atom E3950-processor med 8 GB DDR4-minne och en 64 GB SSD.
Tre expansionsplatser tar lokala I/O-moduler från I-9K-, I-97K- och e-9K-serierna. Fjärr-I/O kan läggas till via Ethernet I/O-moduler och RS-485 I/O-moduler. Applikationsprogram kan skrivas i GNU C med den standardiserade LinPAC SDK:n och lagras på ett CFast-kort eller en USB-masslagringsenhet.
Anslutningarna omfattar två RJ-45 Gigabit Ethernet-portar, fyra seriella portar (RS-232/RS-485, 3000 VDC isolerade), VGA- och HDMI-utgångar för bildskärm samt fyra USB-portar. Enheten har en redundant strömingång med reläutgång för larm, en inbyggd realtidsklocka och dubbla watchdog-timers.
Användningsområden
- Integrerad HMI, datainsamling och styrning i en enda PAC
- Lokal och fjärrstyrd I/O-utbyggnad för maskin- och panelstyrning
- Linux-baserade industriella styrapplikationer programmerade i GNU C
| Portar: | 2 Ethernet, 4 serial, 4 USB |
|---|---|
| Product type: | PAC |
| Interface: | Ethernet, HDMI, RS-232/RS-485, USB, VGA |
| Isolation: | 3000 VDC (COM ports) |
| Power input: | 19 ~ 30 VDC |
| Operating temperature: | -25 ~ +60 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metall |
Specifikationer
| Programvara | |
|---|---|
| OS | Ubuntu 20.04 med Linux-kärna 5.4 |
| Service | SFTP-server, webbserver, SSH |
| SDK | Standard LinPAC SDK för Linux med GNU C-språk |
| Huvudenhet | |
| CPU | Intel Atom® processor Apollo Lake E3950, 1,6 ~ 2,0 GHz, 64-bit, 4C4T |
| 64-bitars hårdvaruserienummer | Ja |
| Systemminne | 8 GB DDR4 SDRAM |
| Lagring | 1 x 64 GB SSD (SATAIII) 1 x CFast-kortplats |
| Icke-flyktigt minne | 128 KB MRAM 16 KB EEPROM |
| Realtidsklocka | Ger sekunder, minuter, timmar, datum, veckodag, månad, år |
| Watchdog-timer | Dubbel watchdog-timer |
| Display | |
| Signal | 1xVGA, 1xHDMI |
| Upplösning | VGA 1920 x 1200 @ 60 Hz HDMI 4096 x 2160 @ 30P |
| LED-indikatorer | |
| Status | 1 x System 2 x Ström 2 x Programmerbar |
| I/O-expansion | |
| I/O-typ | I-9K, I-97K, e-9K-serien |
| Platser | 3 x seriell/parallell buss 3 x e-Bus |
| HMI | |
| Summer | Ja |
| Vridomkopplare | 1 x 10-läges (0 ~ 9) |
| Effektbrytare | Ja |
| Ljud | |
| Uttag | Mikrofoningång och hörlursutgång |
| Ethernet | |
| Portar | 2 x RJ-45, 10/100/1000 Base-TX (Intel® Ethernet Controller I210IT) |
| COM-portar | |
| Portar | 1 x RS-232 (3000 VDC galvaniskt isolerad) 1 x RS-485 (3000 VDC galvaniskt isolerad) 2 x RS-232/RS-485 (3000 VDC galvaniskt isolerad) |
| USB | |
| Portar | 2 x USB 2.0 2 x USB 3.0 |
| Ström | |
| Ingångsområde | +19 ~ 30 VDC (2 kV isolerad) |
| Redundanta strömingångar | Ja, med ett effektrelä (1 A @ 24 VDC) för larm |
| Förbrukning | 19 W |
| Mekanisk | |
| Mått (mm) | 239 x 164 x 133 (W x L x H) |
| Installation | DIN-skena, väggmontering |
| Miljö | |
| Driftstemperatur | -25 ~ +60 °C |
| Lagringstemperatur | -30 ~ +80 °C |
| Luftfuktighet | 10 ~ 90 % RF, ej kondenserande |
Specifikationer enligt tillverkaren. Ändringar förbehålls.
